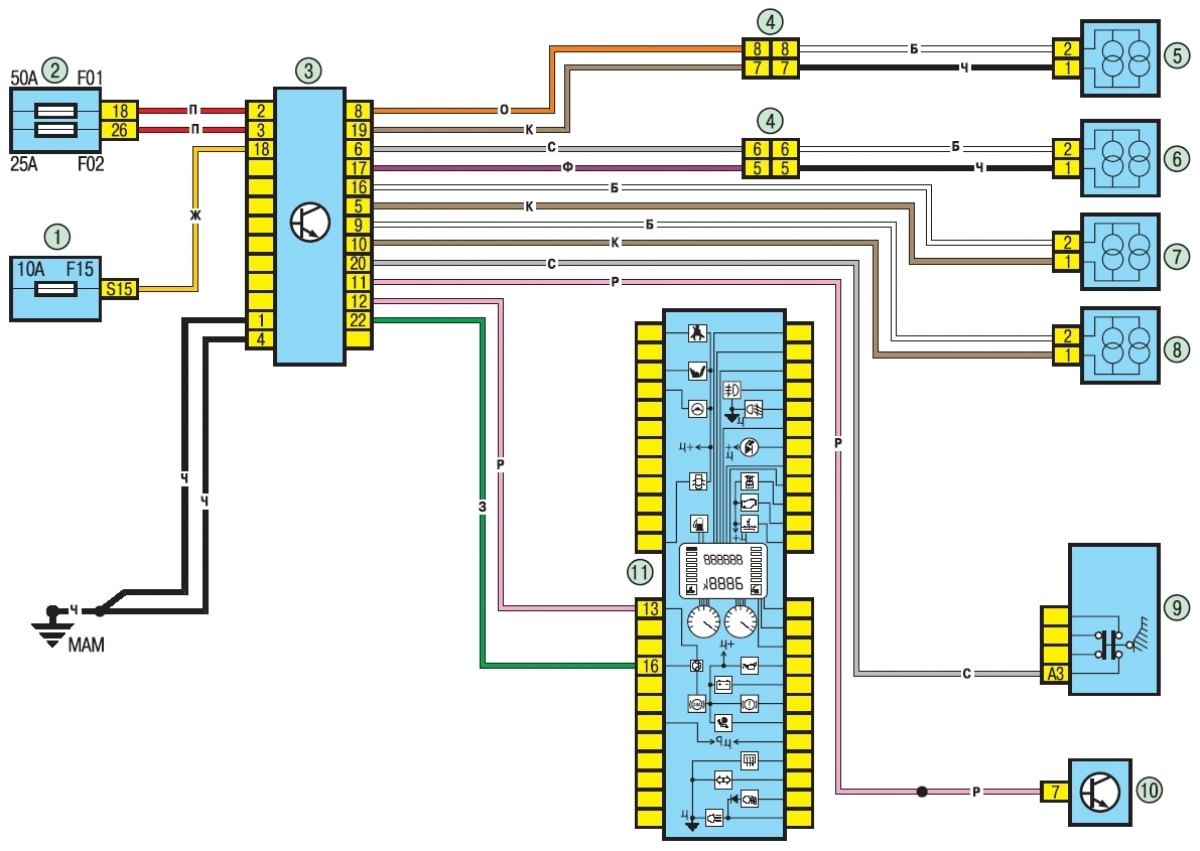

Схема 17. Система управления ABS
Открыть большую картинку в новой вкладке »
1 – блок предохранителей в салоне (см. рис. 10.1); 2 – блок предохранителей 597С в моторном отсеке (см. рис. 10.2а и 10.2б); 3 – ЭБУ ABS; 4 – разъем электропроводки панели приборов/левой задней части кузова; 5 – датчик скорости
