1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).
2. Снимите нижнюю накладку панели приборов (см. «Снятие и установка панели приборов»).

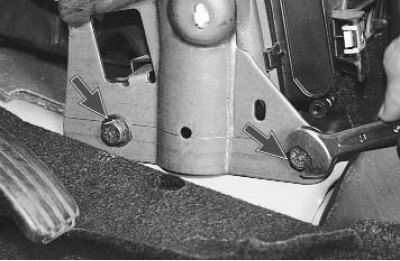

3. Под панелью приборов отогните край коврика пола и выверните два болта крепления усилителя поперечины панели к основанию кузова.
4. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).

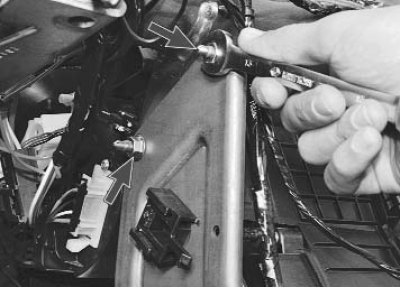

5. Через окно в панели приборов, открывшееся после снятия комбинации приборов, отверните две гайки верхнего крепления усилителя поперечины панели приборов...
Примечание. Для наглядности работа показана при снятой панели приборов.

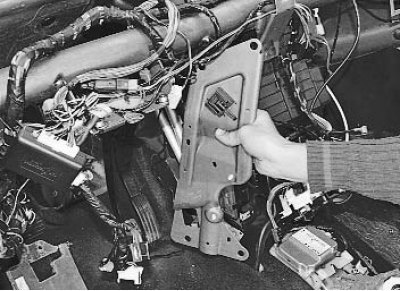

6. ...и снимите усилитель.
7. Выверните винт крепления прижимной пластины патрубков подвода жидкости к радиатору отопителя и отвода от него...
8. ...и отсоедините патрубки от радиатора.
Примечание. Из патрубков и радиатора могут вытекать остатки охлаждающей жидкости. Примите меры, предотвращающие загрязнение ею коврика пола.
Обратите внимание на то, что патрубки уплотнены резиновыми кольцами. Сильно обжатые, затвердевшие или надорванные кольца замените.

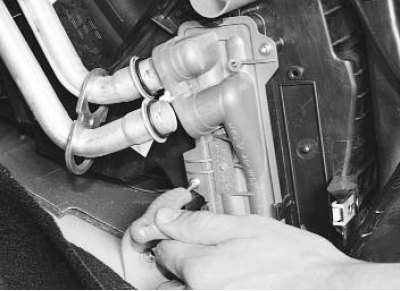

9. Выверните винт крепления радиатора к корпусу отопителя, отожмите один пластмассовый фиксатор радиатора сверху и два по бокам снизу...
10. ...затем извлеките радиатор из корпуса.
11. Установите радиатор отопителя и все снятые детали в порядке, обратном снятию.
12. Залейте охлаждающую жидкость.
