Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею. Снимите:
- верхние крышки двигателя;
- аккумуляторную батарею;
- полку под аккумуляторную батарею.

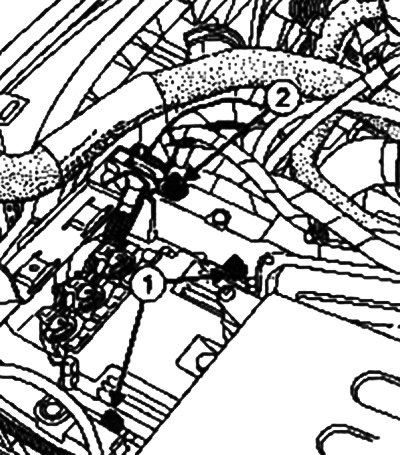

Снимите:
- гайки 1 крепления ЭБУ системы впрыска;
- гайку 2 крепления держателя жгута проводов ЭБУ.

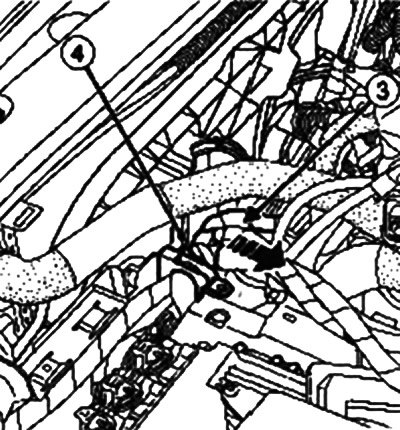

Отодвиньте:
- ЭБУ системы впрыска;
- жгут злектропроводки системы впрыска 3 от электровентилятора 4.
Разъедините разъемы электровентилятора системы охлаждения двигателя.
Снимите:
- защиту поддона картера двигателя;
- защиту под передним бампером.
 |
 |

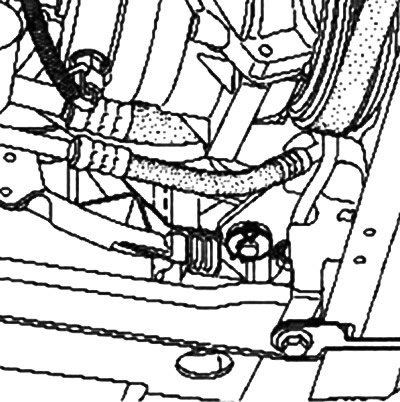

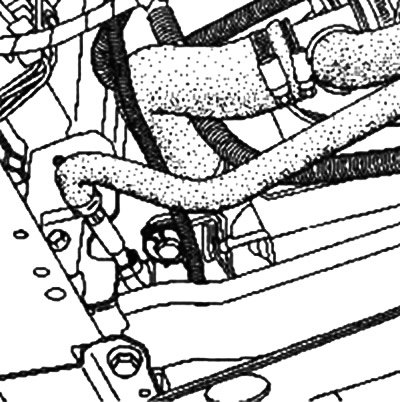

Снимите штифты крепления радиатора системы охлаждения двигателя.
Слегка приподнимите радиатор в сборе с конденсором.
Вставьте подкладку между радиатором и поперечиной для установки радиатора.
Внимание! Не повредите охлаждающие ребра (радиатора, конденсора и др.) при выполнении работ.

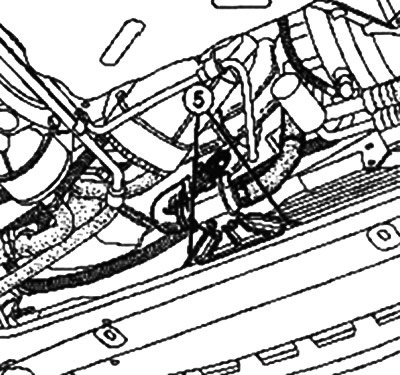

Отверните болты крепления 5 кронштейна корпуса погружных подогревателей на поперечине для установки радиатора.
Отведите в сторону корпус погружных подогревателей вместе с кронштейном.

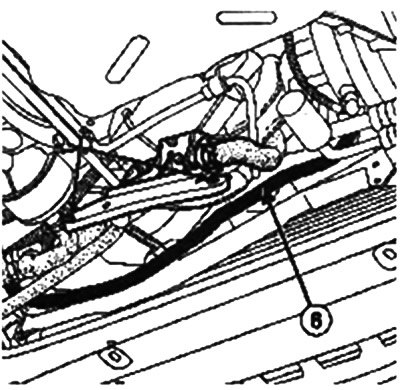

Разъедините разъемы электровентиляторов.
Отсоедините и отведите в сторону жгут проводов 6 электровентиляторов.
Приподняв электровентиляторы, отсоедините их от радиатора системы охлаждения в сборе с конденсором.
Внимание! И не повредите охлаждающие ребра (радиатора, конденсора и др.) при выполнении работ.
Извлеките электровентиляторы через низ.
Установка
Установите электровентиляторы на радиатор системы охлаждения двигателя в сборе с конденсором.
Примечание. Обязательно проверьте надежность крепления узла электровентиляторов на радиаторе системы охлаждения двигателя в сборе с конденсором.
Внимание! Не повредите охлаждающие ребра (радиатора, конденсора и др.) при выполнении работ.
Закрепите жгут проводов на электровентиляторе.
Соедините разъемы электровентиляторов.
Установите:
- корпус погружных подогревателей;
- болты крепления корпуса погружных подогревателей.
Удалите подкладку между радиатором и поперечиной для установки радиатора.
Опустите узел радиатора на его штатное место.
Установите:
- штифты крепления радиатора системы охлаждения;
- защиту под передним бампером;
- защиту поддона картера двигателя; верхние крышки двигателя.
Подключите аккумуляторную батарею.
