Снятие
Установите автомобиль на двух-стоечный подъемник. Снимите:
- верхние крышки двигателя;
- защиту поддона картера двигателя.
Снимите аккумуляторную батарею.
Слейте жидкость из системы охлаждения двигателя.

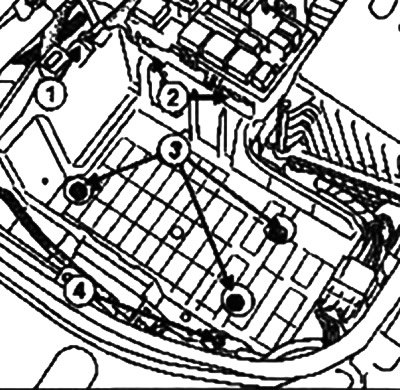

Отсоедините:
- электромагнитный клапан регулирования давления наддува 1;
- коммутационный блок в моторном отсеке 2.
Разъедините разъем датчика массового расхода воздуха. Снимите:
- болты крепления 3 полки под аккумуляторную батарею;
- болт 4 крепления воздухопровода;
- полку под аккумуляторную батарею;
- воздухопровод между датчиком массового расхода воздуха и турбокомпрессором.
(Текст предоставил этот ресурс: «Autoinstruction»)

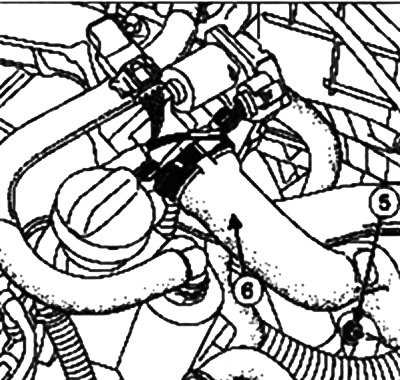

Отверните болт крепления воздухопроводов 5. Отсоедините трубопровод забора воздуха 6.
Снимите металлический трубопровод между турбокомпрессором и воздуховоздушным охладителем.
Примечание. Металлический трубопровод и трубопровод забора воздуха имеют общий болт крепления.

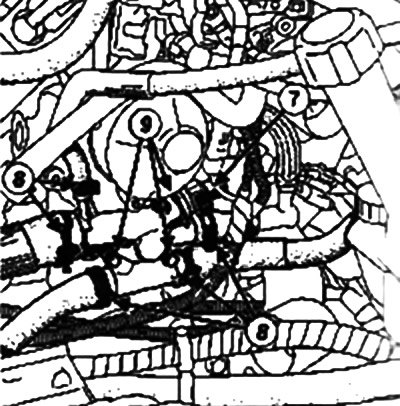

Разъедините разъем датчика температуры охлаждающей жидкости 7. Снимите
- шланги системы охлаждения двигателя 8 с помощью приспособления (Mot. 1448):
- болты крепления корпуса термостата 9;
- корпус термостата. Замените прокладку корпуса термостата.
Очистите привалочную поверхность головки блока цилиндров.
Установка
Установите:
- корпус термостата;
- болты крепления корпуса термостата.
Затяните требуемым моментом болты крепления корпуса термостата 10 Нм.
Установите шланги системы охлаждения двигателя с помощью приспособления (Mot 1448).
Соедините разъем датчика температуры охлаждающей жидкости.
Установите металлический трубопровод между турбокомпрессором и воздуховоздушным охладителем.
Присоедините впускной воздухопровод Заверните болт крепления воздухопроводов.
Заверните ключом болт крепления воздухопроводов.
Установите:
- воздухопровод между датчиком массового расхода воздуха и турбокомпрессором;
- полку под аккумуляторную батарею;
- болты крепления полки под аккумуляторную батарею;
- болт крепления воздухопровода.
Затяните ключом:
- болты крепления полки под аккумуляторную батарею;
- болт крепления воздухопровода Соедините разъем датчика массового расхода воздуха.
Закрепите фиксаторами:
- коммутационный блок в моторном отсеке;
- электромагнитный клапан регулирования давления наддува.
Залейте жидкость в систему охлаждения двигателя.
Удалите воздух из системы охлаждения. Установите:
- верхние крышки двигателя;
- защиту поддона картера двигателя;
- аккумуляторную батарею.
