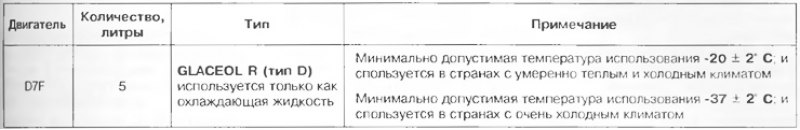

Таблица 2.5

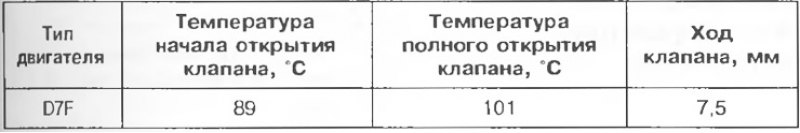

Таблица 2.6
Термостат

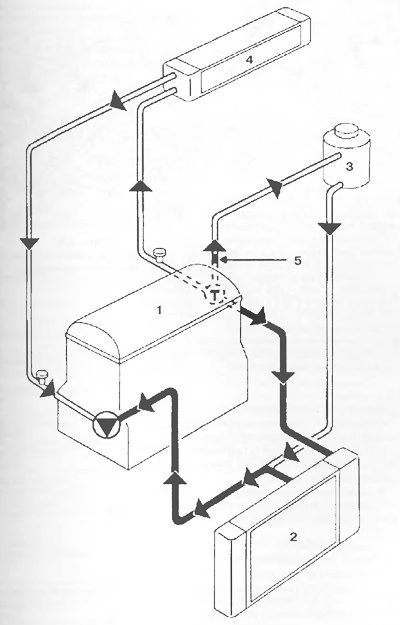

Рис. 2.81. Схема системы охлаждения: 1 - Двигатель; 2 - Радиатор; 3 - Расширительный бачок, постоянно удаляющий воздух из системы охлаждения; 4 - Радиатор отопителя; 5 - Калибровочное отверстие 3 мм.
Водяной насос
Термостат
Пробка отверстия для удаления воздуха
Включение большой скорости электровентиляторов осуществляется компьютером впрыска, при температуре охлаждающей жидкости выше 99°С. Электровентиляторы отключаются при температуре ниже 96°С. Клапан расширительного бачка коричневого цвета (тарировочное давление 1,2 бар).
