| Моменты затяжки | |
| Болты крепления многофункционального кронштейна на блоке цилиндров | 44 Нм |
| Болт крепления многофункционального кронштейна к поддону картера двигателя | 25 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Отключите аккумуляторную батарею.
Снимите:
- правое переднее колесо,
- правый передний подкрылок,
- болты крепления защиты поддона картера двигателя,
- защитный экран.
Снимите передний бампер.
Снимите:
- ремень привода вспомогательного оборудования,
- генератор.
- болты крепления насоса гидроусилителя рулевого управления,
- болт крепления трубопровода высокого давления к блоку цилиндров.
Закрепите насос гидроусилителя рулевого управления на передней панели кузова.
Снимите:

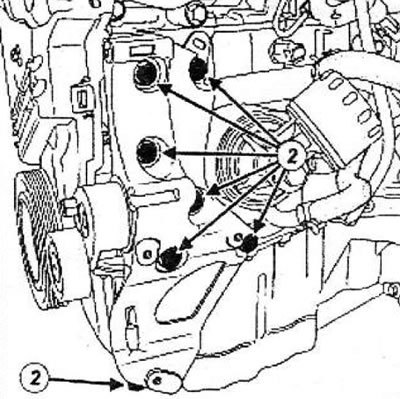

- болты (2) крепления многофункционального кронштейна,
- многофункциональный кронштейн.
Установка
Установите многофункциональный кронштейн.

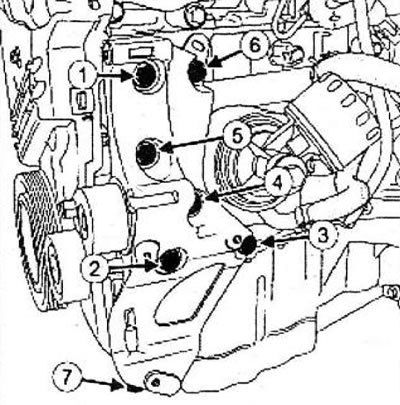

Заверните, не затягивая, болты (1)-(7).
Предварительно затяните болты крепления многофункционального кронштейна (1) и (2) на блоке цилиндров 5 Нм.
Ослабьте затяжку болтов (1) и (2) на половину оборота.
Предварительно затяните болт крепления многофункционального кронштейна (7) на поддоне картера двигателя 5 Нм.
Предварительно затяните болты крепления многофункционального кронштейна (1) и (2) на блоке цилиндров 5 Нм.
Предварительно затяните болты крепления многофункционального кронштейна (3), (4), (5), (6} на блоке цилиндров 5 Нм.
Затяните требуемым моментом в указанном порядке (1), (2), (3), (4), (5), (6) болты крепления многофункционального кронштейна на блоке цилиндров (44 Нм).
Затяните требуемым моментом болт крепления многофункционального кронштейна к поддону картера двигателя (25 Нм) (7).
Установите:
- насос гидроусилителя рулевого управления,
- болты крепления насоса гидроусилителя рулевого управления,
- болт крепления трубопровода высокого давления к блоку цилиндров.
- генератор,
- ремень привода вспомогательного оборудования.
Установите передний бампер.
Установите на место правое переднее колесо.
Подключите аккумуляторную батарею.
