| Моменты затяжки | |
| Болты крепления многофункционального кронштейна на блоке цилиндров | 44 Нм |
| Нижний болт крепления многофункционального кронштейна на поддоне картера двигателя | 25 Нм |
Модели с двигателем К4М с гидроусилителем рулевого управления и с кондиционером.
Снятие
Установите автомобиль на двухстоечный подъемник.
Отключите аккумуляторную батарею.
Снимите:
- правое переднее колесо,
- правый передний подкрылок,
- защиту топливораспределительной рампы,
- болты крепления защиты поддона картера двигателя,
- защитный экран.
Снимите передний бампер.
Отсоедините подводящий топливопровод от топливораспределительной рампы.
Снимите:
- ремень привода вспомогательного оборудования,
- генератор.
- болт крепления трубопровода высокого давления гидроусилителя рулевого управления к блоку цилиндров,
- болты крепления насоса гидроусилителя рулевого управления на многофункциональном кронштейне (не отсоединяя трубопроводов).
Закрепите насос гидроусилителя рулевого управления на передней панели кузова.
Отсоедините разъем компрессора кондиционера.
Отверните болты крепления компрессора кондиционера.
Прикрепите компрессор кондиционера к подрамнику.
Снимите:

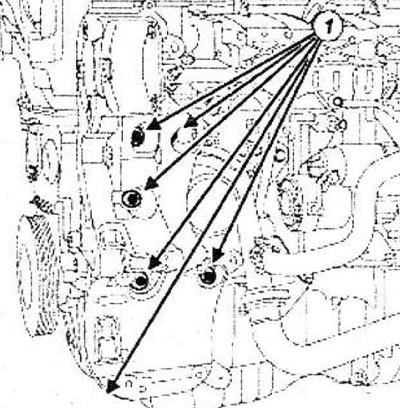

- болты (1) крепления многофункционального кронштейна,
- многофункциональный кронштейн.
Установка
Установите многофункциональный кронштейн.

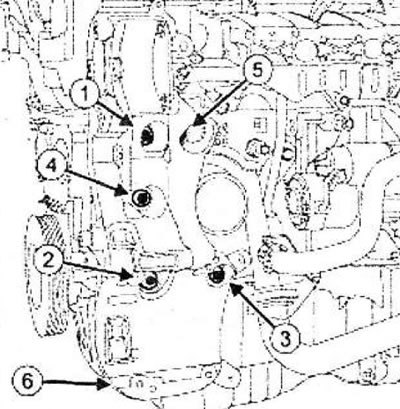

Заверните, не затягивая, болты (1)-(6).
Предварительно затяните болты крепления многофункционального кронштейна (1) и (2) на блоке цилиндров 5 Нм.
Ослабьте болты (1) и (2) крепления многофункционального кронштейна на половину оборота.
Предварительно затяните болт крепления многофункционального кронштейна (6) на поддоне картера двигателя 5 Нм.
Предварительно затяните болты крепления многофункционального кронштейна (1) и (2) на блоке цилиндров 5 Нм.
Предварительно затяните в указанном порядке (3), (4), (5), (6) болты крепления многофункционального кронштейна на блоке цилиндров (5 Нм).
Затяните требуемым моментов в указанном порядке (1), (2), (3), (4), (5) болты крепления многофункционального кронштейна на блоке цилиндров (44 Нм).
Затяните требуемым моментом нижний болт крепления многофункционального кронштейна на поддоне картера двигателя (25 Нм) (6).
Установите компрессор кондиционера.
Соедините разъемы компрессора кондиционера.
Установите:
- насос гидроусилителя рулевого управления,
- болт крепления трубопровода высокого давления гидроусилителя рулевого управления к блоку цилиндров.
- генератор,
- ремень привода вспомогательного оборудования.
Присоедините подводящий топливопровод к топливораспредели тельной рампе.
Установите передний бампер.
Установите:
- защиту поддона картера двигателя,
- защиту топливораспределительной рампы.
Подключите аккумуляторную батарею.
