12. Снимите левую опору среднего ряда (см. главу 11, раздел 23) и среднюю панель обивки (см. главу 11, раздел 12).
13. Для снятия электродвигателя заднего нагнетателя необходимо снять весь узел из двери.
Внимание! Хотя и нет необходимости отсоединять какие-либо трубки нагнетателя или кондиционера, необходимо предпринимать особые меры предосторожности, работая с этими патрубками и муфтами. Ни при каких обстоятельствах их нельзя отворачивать или разъединять, если система не была разряжена в мастерской или на станции технического обслуживания.
14. Снимая электродвигатель нагнетателя, соблюдайте последовательность действий, как на фотографиях, обратите внимание на подписи. Если есть необходимость снять вентилятор с электродвигателя, отверните гайку на валу двигателя (см. иллюстрацию 10.5).

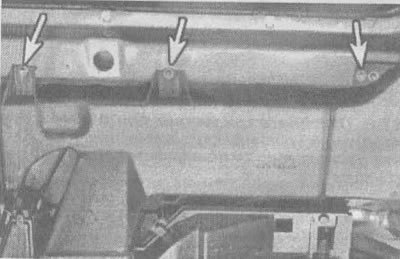

10.14а. Отверните болты верхнего воздуховода (указаны стрелками) |

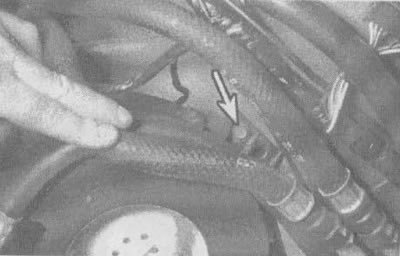

10.14б. Отверните винты, расположенные справа (указан стрелкой)... |

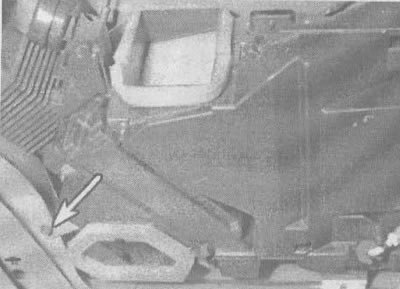

10.14в. ...и слева (указан стрелкой) узла нагнетателя |

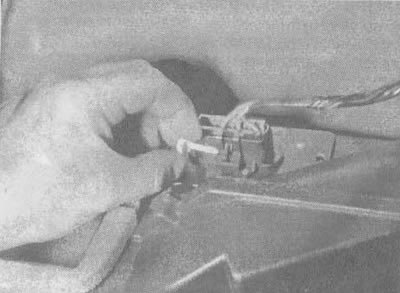

10.14г. Рассоедините все электрические разъемы (один из них, показанный здесь, имеет стопор, который перед соединением нужно удалить) |

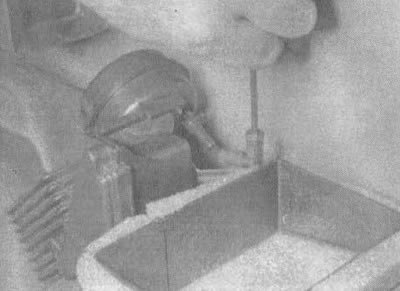

10.14д. Отсоедините вакуумный трубопровод |

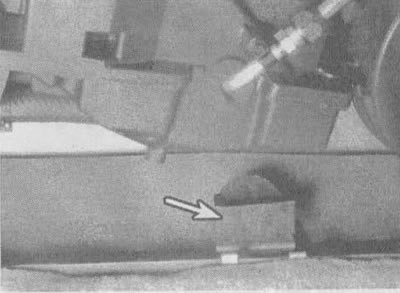

10.14е. Потяните нагнетатель вверх так, чтобы отсоединить его от резиновой сливной заглушки (указана стрелкой) |

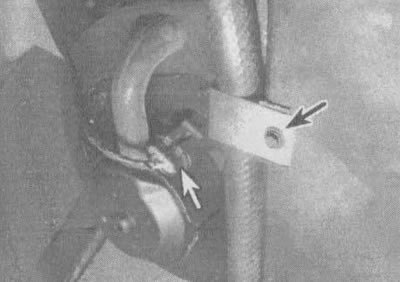

10.14ж. Электродвигатель нагнетателя располагается в задней части - рассоедините электрический разъем и отверните винт крепления шланга (указаны стрелками) |

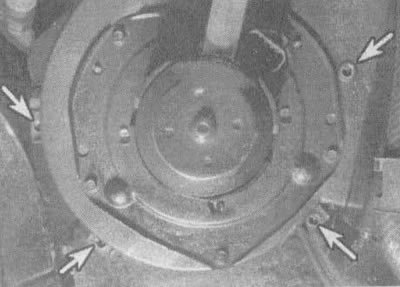

10.14з. Отверните винты (указаны стрелками), которые крепят крышку нагнетателя к корпусу заднего обогревателя и кондиционера |
[Посмотрите оригинал на портале autoinstruction]

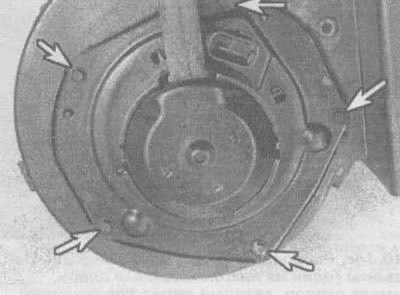

10.14и. Отверните винты (указаны стрелками) и вытяните электродвигатель нагнетателя из крышки |

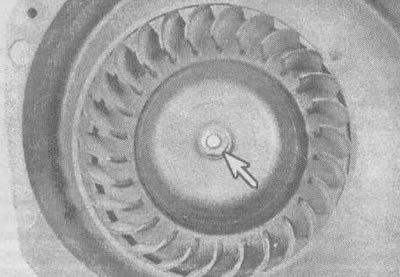

10.5. Отверните гайку (указана стрелкой) с вала электродвигателя и вытяните вентилятор (гайка отворачивается по часовой стрелке) |
15. Установка производится в обратном порядке.
