| Моменты затяжки | |
| Шпильку на выпускном коллекторе | 9 Нм |
| Гайки крепления выпускного коллектора | 26 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Отключите аккумуляторную батарею.
Снимите:
- корпус воздушного фильтра,
- защиту поддона картера двигателя,
- каталитический нейтрализатор,
- блок рециркуляции отработавших газов,
- турбокомпрессор.
Снимите:
- гайки шпилек крепления выпускного коллектора.
- выпускной коллектор.
Отметьте положение прокладки выпускного коллектора.

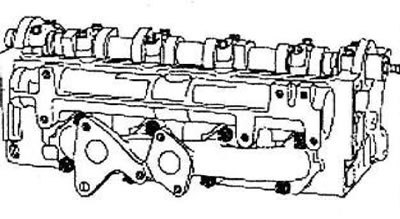

Снимите прокладку выпускного коллектора.
(Смотрите оригинал на указанном сайте: autoinstruction.ru)
Установка
Детали, подлежащие обязательной замене: уплотнительная прокладка выпускного коллектора.
С помощью тампоны для матирования серого цвета очистите привалочную поверхность:
- головку блока цилиндров,
- выпускного коллектора в случае его повторного использования.
Очистите и обезжирьте очистителем поверхностей:
- головку блока цилиндров,
- выпускного коллектора в случае его повторного использования.
Примечание: Если какая-либо шпилька вывернулась при этой операции, нанесите на ее резьбу высокопрочный контровочный состав для резьбовых соединений.
Затяните требуемым моментом шпильку на выпускном коллекторе (9 Нм).
Установите:
- новую прокладку выпускного коллектора, соблюдая положение, отмеченное при снятии,
- выпускной коллектор.

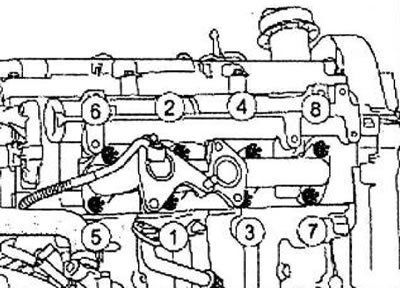

Затяните в указанном порядке требуемым моментом гайки крепления выпускного коллектора (26 Нм).
Установите:
- турбокомпрессор,
- блок рециркуляции отработавших газов,
- каталитический нейтрализатор,
- защиту поддона картера двигателя,
- корпус воздушного фильтра.
Подключите аккумуляторную батарею.
