Снятие
Снимите верхнюю крышку двигателя.
Отсоедините:

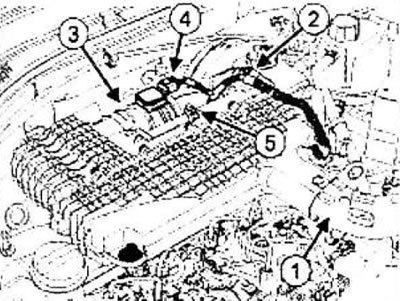

- воздухозаборный патрубок (1) на корпусе воздушного фильтра,
- разъем датчика давления воздуха (2) от корпуса воздушного фильтра.
Разъедините разъем датчика массового расхода воздуха (4).
Отсоедините впускной воздухопровод (5) от корпуса воздушного фильтра.
Отодвиньте жгут проводов от корпуса воздушного фильтра.
Приподнимите переднюю часть корпуса воздушного фильтра.
Сдвиньте влево корпус воздушного фильтра.
Снимите:
- болт датчика давления наддува,
- датчик давления наддува на корпус воздушного фильтра.
Снимите корпус воздушного фильтра.
Установка
Убедитесь в наличии деталей крепления корпуса воздушного фильтра на кронштейне блока рециркуляции отработавших газов и на лапках.
Примечание: При необходимости замените шпильки.
Приставьте корпус воздушного фильтра боковой стороной к кронштейну клапана рециркуляции отработавших газов.
Сдвиньте корпус воздушного фильтра вправо.
Установите:
- датчик давления наддува на корпус воздушного фильтра,
- болт датчика давления наддува.
Установите корпус воздушного фильтра, опустив его вертикально со стороны системы впрыска.
Установите впускной воздухопровод на корпус воздушного фильтра.
Соедините разъем датчика массового расхода воздуха.
Присоедините:
- колодку проводов к датчику давления наддува,
- воздухозаборный патрубок на корпусе воздушного фильтра.
Установите верхнюю крышку двигателя.
