Поиск неисправностей
При проведении описанных ниже проверок подразумевается, что двигатель не имеет механических повреждений, однако заглох и не заводится.
Для дизеля основным условием является то, что при пуске двигатель прогревается до тех пор, пока не погаснет контрольная лампа устройства предварительного нагрева.
Проворачивает ли стартер двигатель?
Если он не прокручивает или прокручивает слабо, прочитайте раздел «Источники неисправности электрооборудования». Если мотор проворачивается, необходимо для дальнейшего поиска неисправности ответить на следующие вопросы:
Есть ли искра в свечах зажигания?

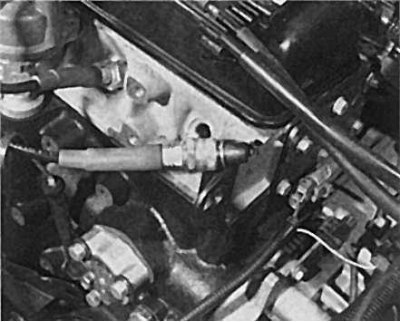

Снимите провод со свечи, открутите свечу зажигания, снова подключите провод и положите ее на голый металл. Попросите помощника провернуть двигатель. При этом не трогайте провод зажигания и свечу, см. «Меры предосторожности при работе с системой зажигания LEZ» в главе «Система зажигания». Проскакивают ли искры? Если нет, см. раздел «Источники неисправности зажигания».
Впрыскивается ли топливо в бензиновом двигателе?
Отсоедините шланг подвода топлива системы впрыска (многоточечный впрыск) и опустите его в емкость (колпак чехла от знака аварийной остановки). Попросите помощника кратковременно включить стартер.
Появился бензин в емкости — система питания исправна, а форсунки могут иметь дефект.
Нет бензина — читайте дальше о неполадках в системе питания.
Поступает ли дизельное топливо к форсунке?
Ключом SW 17 открутите гайку топливопровода к форсунке. Попросите помощника включить стартер. Поступает ли топливо из форсунки? Если да, то подача топлива, вероятно, в порядке. Тогда читайте следующий вопрос. Если топливо не поступает, читайте «Источники неисправности подачи топлива».
Работает ли устройство предварительного нагрева дизеля?

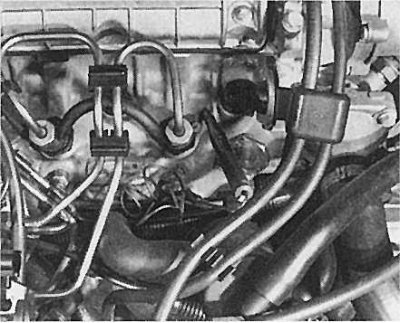

Присоедините проверочную лампу к главному электрическому соединению на свечах накаливания; а другой провод лампы к массе. Попросите помощника повернуть ключ зажигания в положение «разогрев».
Загорелась ли лампа? Если она не горит, хотя мотор холодный, неисправно устройство предварительного нагрева. Если она горит, то электроснабжение к свечам накаливания в порядке. Однако могут быть неисправны сами свечи. Читайте об этом в разделе «Источники неисправности устройства предварительного нагрева».
Проверка бензинового двигателя внешним осмотром
- Не соскользнул ли штекер провода на узлах системы зажигания или системы впрыска?
- Проверьте жесткость соединения проводов высокого напряжения и хорошо ли они надеты на свечи зажигания (зажигание должно быть выключено!).
- Надеты ли все шланги пониженного давления в моторном отсеке на соответствующие патрубки?
- Нет ли конденсата на катушке зажигания или элементах системы зажигания? Все узлы системы зажигания должны быть сухими.
- Нет ли запаха бензина в моторном отсеке? Неплотно надет или совсем ослаб топливный шланг?
Источники неисправностей электрооборудования бензинового и дизельного двигателей
- Контрольные лампы гаснут при повороте ключа: аккумуляторная батарея разряжена или ослабла из-за «возраста», в стартере имеется, возможно, короткое замыкание.
- Контрольные лампы остаются гореть при повороте ключа: соскочил белый провод с магнитного переключателя стартера, неисправен магнитный переключатель, неисправен стартер или изношены графитовые щетки или же неисправна клемма контакта B2 в замке зажигания.
- Контрольные лампы не горят: полностью разрядилась аккумуляторная батарея, слетел основной провод стартера или ослабли и окислились клеммы аккумуляторной батареи.
Источники неисправностей подачи топлива
Если топливо не поступает при описанной проверке из системы впрыска и, соответственно, форсунок дизеля, могут быть следующие причины неисправности:
Все двигатели
- Нет топлива в баке (не смейтесь, проверьте!).
- Надломлен или забит топливопровод.
- Забит топливный фильтр.
Бензиновые двигатели
- Топливный насос с электроприводом не работает.
- Проверьте все электрические штырьковые соединения. Может быть, выскочил или сломан отдельный провод многоштырькового соединения?
Только дизель
- Неисправен остановочный клапан топливного насоса высокого давления дизеля и перекрывает поступление топлива к форсункам.
- При сборке в топливном насосе высокого давления дизеля были перепутаны два полых винта подвода и отвода топлива. Полый винт отвода топлива имеет маркировку «OUT».
- Забит топливный фильтр или топливопроводы, или загустело топливо на холоде. Это можно определить по прозрачным топливопроводам в моторном отсеке. Если провода пусты или там большие воздушные пузыри, то значит нарушена подача топлива.
Примечание. Рекомендация: другие источники неисправностей, которые встречаются значительно реже в системе питания и впрыска бензиновых двигателей и дизеля, Вы можете найти в руководстве по устранению неисправностей в соответствующей главе.
Источники неисправностей зажигания
- Правильно ли подсоединены все штекерные разъемы в районе катушки зажигания, прибора управления и, соответственно, модуля зажигания?
- Нет ли трещин в крышке распределителя зажигания или корпусе катушки зажигания, следов нагара от пробоя искрами?
- В качестве последнего средства остается только проверка системы зажигания, см. в соответствующей главе в разделе «Поиск неисправностей в системе зажигания».
Источники неисправностей устройства предварительного нагрева
Устройство предварительного нагрева можно проверить проверочной лампой. При дефекте в устройстве предварительного нагрева см. соответствующую главу, где описаны способы проверки.
В любом случае исправный двигатель можно запустить и без использования устройства предварительного нагрева, дольше прокручивая его стартером, если только наружная температура не ниже нуля. Если ниже, то помочь может только буксировка.
