Форсунка системы впрыска Bosch

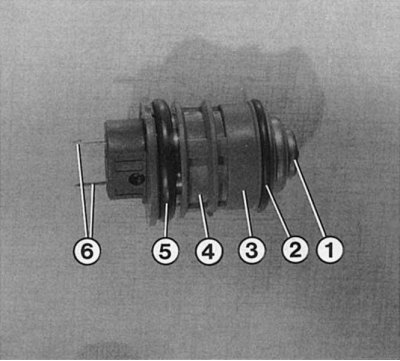

1 - седло клапана; 2 - нижнее уплотнительное кольцо; 3 - обмотка форсунки; 4 - кольцевая камера с топливным фильтром; 5 - верхнее уплотнительное кольцо; 6 - 2-штырьковый разъем.
Чтобы отсоединить разъем форсунки, нужно сжать предохранительный хомут «5» и вытащить фишку. Установив его обратно, проверьте, правильно ли установлен предохранительный хомут.

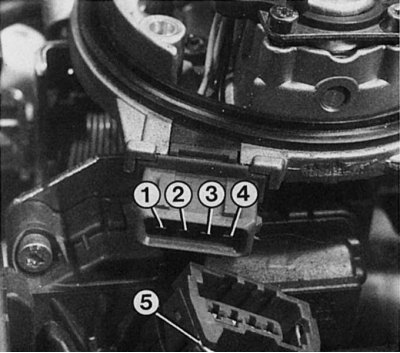

1 и 2 - контакты датчика температуры всасываемого воздуха; 3 и 4 - контакты форсунки.

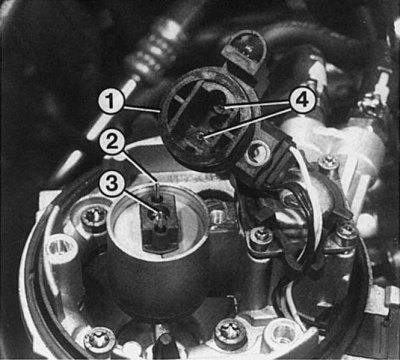

Для снятия форсунки, после того как открутите предохранительный болт, снимите корпус форсунки (1) с датчиком температуры всасываемого воздуха. Осторожно выньте форсунку из крепления. При установке не перепутайте полярность контактов (3 = «–»; 2 = «+»). Смажьте O-образное кольцо корпуса форсунки вазелином, чтобы штырьковый разъем (4) был защищен от окисления.
1. Отсоедините провод массы от клеммы аккумуляторной батареи.
2. Отсоедините патрубки и снимите воздушный фильтр.
3. Открутите подачу топлива, чтобы снизить давление в системе питания (держите тряпки наготове!).
4. Или установите зажимы на шланги подачи и отвода топлива.
5. Корпус дроссельной заслонки Bendix: отсоедините разъем форсунки.
6. Снимите хомуты. Для этого открутите оба болт TORX.
7. Корпус дроссельной заслонки Bosch: открутите болт корпуса форсунки и осторожно снимите крышку форсунки.
8. Осторожно подвигая форсунку из стороны в сторону, выньте ее из крепления. При этом обратите внимание на уплотнительные прокладки и распорное кольцо (Bendix), в какой последовательности они расположены в креплении форсунки.
9. При установке используйте новые уплотнительные кольца и смажьте их вазелином или моторным маслом.
10. Если форсунку установить «на сухую», то резиновые кольца сомнутся и не будут обеспечивать герметичность. Это может привести к таким неисправностям, как, например, колебание оборотов на холостом ходу.
11. Форсунку устанавливают таким образом, чтобы ее установочный штифт попал в предусмотренную для него выемку.
12. Установите корпус форсунки. При этом обратите внимание на правильность положения колодки разъема.
13. Закрутите подачу топлива и снимите зажимы со шлангов.
14. Подсоедините воздушные патрубки, установите воздушный фильтр и подключите аккумуляторную батарею.
