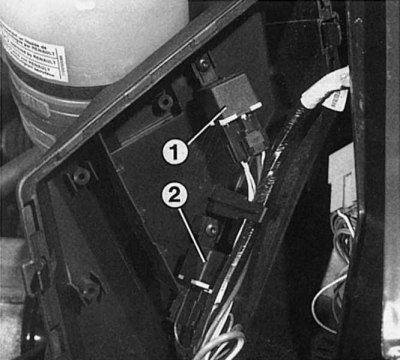

1 - реле для топливного насоса; 2 - реле защиты системы впрыска.
Знатоку немецких обозначений маркировка реле указала бы, что на некоторых реле французского производства немецкие обозначения не соответствуют французской маркировке клемм. Таким образом, Вы видите, к примеру:
- Клемма 1 = 86;
- Клемма 2 = 85;
- Клемма 3 = 30;
- Клемма 4 = 87a;
- Клемма 5 = 87.
В электрической сети автомобиля функционирует целый ряд реле, которые установлены на платформе реле в коробки предохранителей или на отдельных держателях, например, в моторном отсеке (реле топливного насоса, впрыска, противотуманных фар, АБС и т. д.).
- Простое реле используется для мощных потребителей тока. Если электрический ток проходит через длинное соединение проводов к переключателю, то при этом происходит потеря энергии. Кроме того, контакты выключателя перегружаются сильным электрическим током.
- При подключенном реле используют выключатели только для электрического тока незначительной силы, причем подключается при этом не сам потребитель, а его реле.
- Некоторые реле могут выполнять дополнительные функции. Так, например, световое реле переключает световые импульсы, а реле прерывистого включения стеклоочистителя управляет величиной интервала стеклоочистителей.
Работа реле
- При включении соответствующего потребителя прибывающий в клемму 1 (в большинстве случаев желтый провод) электрический ток «включения» замыкает цепь к клемме 2.
- Вследствие этого катушка электромагнита притягивает мощный контакт, преодолевая сопротивление пружины, и замыкает таким образом электрическую цепь для «рабочего электрического тока».
- Рабочий электрический ток для избежания падения напряжения поступает по короткому пути непосредственно к клемме 3 (в большинстве случаев, красный провод) реле и передается оттуда, при замкнутых контактах переключателя, к потребителю тока.
Реле — поиск неисправности
1. Клемма 3 должна всегда быть под напряжением. Для проверки вытащите реле и дотроньтесь иглой проверочной лампы до клеммы 3.
2. Снимите реле, соедините клемму 1 с плюсом аккумуляторной батареи и клемму 2 с массой. Катушка электромагнита подтянет контакт реле с характерным звуком, в противном случае — реле неисправно.
Помощь при неисправном реле
1. Выньте реле из держателя или, соответственно, из коробки предохранителей или отсоедините разъем.
2. Замкните куском изолированного провода клеммы 3 и 4 или 5 в месте крепления реле в ящике предохранителей и, соответственно, разъеме. При этом держателе соответствующий потребитель станет получать электрический ток.
3. Для отключения снимите соединительную перемычку, так как соответствующий выключатель в этом случае обойден.
Примечание. Рекомендация: так как маркировки клемм Renault отличаются от немецкой маркировки клемм и к ним могут быть подключены разные потребители, Вы должны быть абсолютно уверены, что правильно устанавливаете перемычку, иначе из-за короткого замыкания могут быть повреждены подключенные к реле потребители. При подозрении, что реле неисправно, для проверки вставьте новое реле, — так делают в автомастерских — или снимите из другого гнезда реле такого же типа и вставьте для проверки в гнездо, вероятно, испорченного реле.
