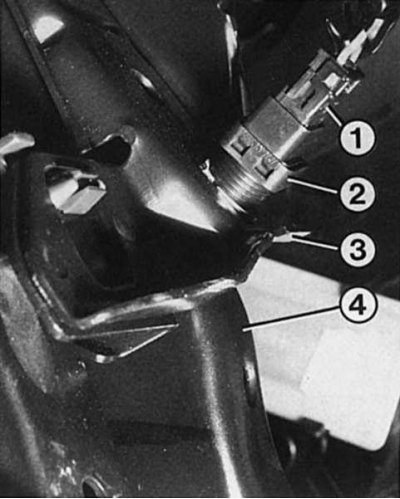

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).
 |
 |
Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.
- Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
- При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.
Включатель стоп-сигналов
При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.
Проверка включателя стоп-сигналов
Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.
1. Отсоедините наконечники проводов.
2. Замкните концы проводов канцелярской скрепкой или куском провода.
3. Если при этом стоп-сигналы горят, то значит, неисправен включатель стоп-сигналов.
Замена включателя стоп-сигналов
1. Отсоедините наконечники проводов включателя.
2. Поверните включатель на 90° и выньте его из крепления.
3. При установке вставьте включатель в держатель и следите за тем, чтобы шейка переключателя плотно прилегала к педали тормоза.
4. Поверните включатель на 90° против часовой стрелки.
5. После установки нового включателя присоедините провода и проверьте его работу.
6. При нажатии ногой на педаль тормоза включатель регулируется автоматически.
7. Для проверки: включатель стоп-сигнала должен быть установлен таким образом, чтобы при нажатии ногой на педаль тормоза сигнал торможения загорался не раньше, чем после 5 мм хода педали. При любых условиях после 20 мм хода педали сигнал торможения уже должен гореть. Это расстояние измеряется начиная от центра педали тормоза.
Устранение неисправностей
| Неисправность | Ее причина | Устранение неисправностей |
| A. Один из стоп-сигналов не горит. | 1. Перегорела лампа накаливания. 2. Нет контакта с массой. Горят ли остальные лампы накаливания в этом фонаре? Если нет: 3. Неисправна проводка. | Замените. Проверьте контакт с массой. Проверьте провода. |
| B. Не горят оба стоп-сигнала. | 1. Неисправен плавкий предохранитель. 2. Неисправен переключатель тормозных сигналов. 3. Смотри А 1 и 3. | Замените. Проверьте, при необходимости замените. |
| C. Стоп-сигналы горят постоянно. | 1. Смотри В 2. 2. Провода переключателя тормозных сигналов имеют прямой контакт. | Проверьте провода. |
