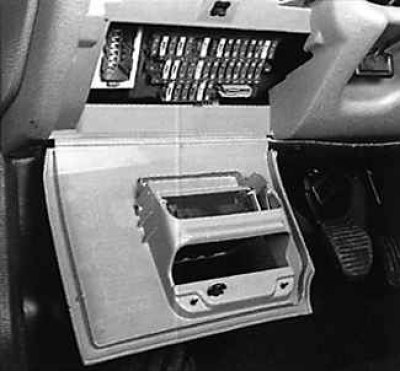

Блок предохранителей в панели управления
Для доступа к предохранителям откройте крышку иммобилайзера, поверните с помощью отвертки фиксирующий винт на четверть оборота и откиньте крышку блока предохранителей.

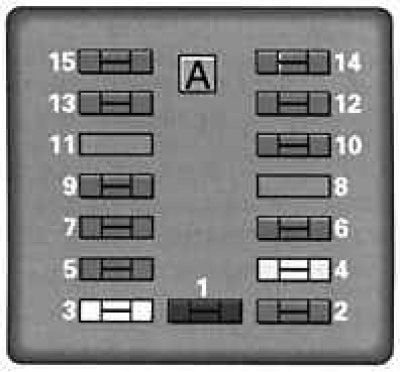

Расположение предохранителей в блоке
А. Пинцет

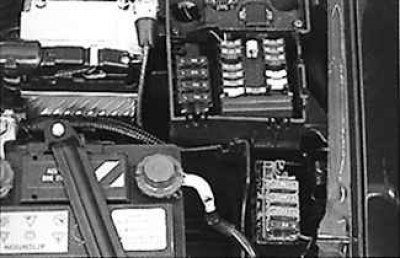

Блок предохранителей в моторном отсеке
Блок предохранителей расположен около аккумулятора.

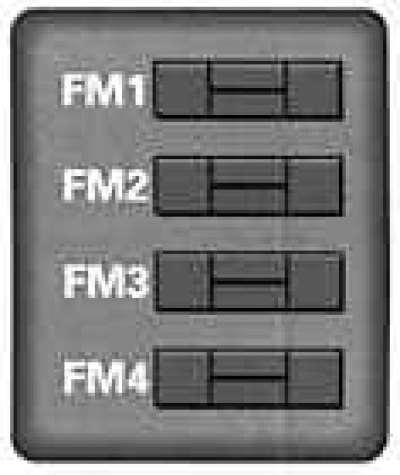

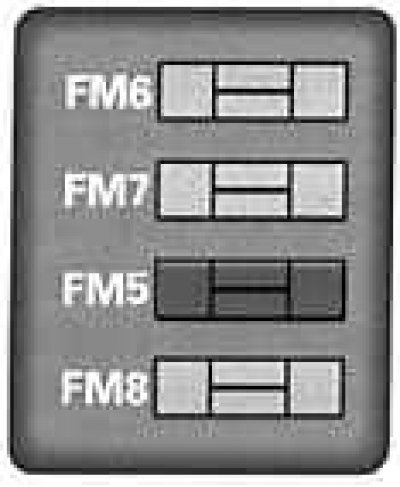

Расположение предохранителей в блоке
 |
 |
Исправный предохранитель
Сгоревший предохранитель
Пинцет А
Замена предохранителей
Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели. Для демонтажа предохранителей используйте специальный пинцет А, который закреплен на панели блока предохранителей.

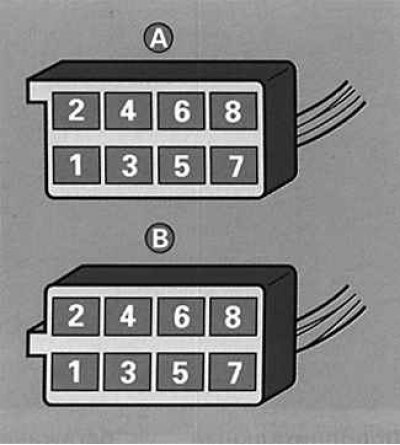

Расположение и назначение клемм проводов
| А1 | провод радиотелефона |
| А2 | – |
| А3 | – |
| А4 | (+) положительная клемма аккумулятора |
| А5 | – |
| А6 | (+) габаритные фонари |
| А7 | (+) вспомогательные потребители энергии |
| А8 | "масса" |
| В1 | (+) правый задний громкоговоритель |
| В2 | (-) правый задний громкоговоритель |
| В3 | (+) правый передний громкоговоритель и твитер |
| В4 | (-) правый передний громкоговоритель и твитер |
| В5 | (+) левый передний громкоговоритель и твитер |
| В6 | (-) левый передний громкоговоритель и твитер |
| В7 | (+) левый задний громкоговоритель |
| В8 | (-) левый задний громкоговоритель |
