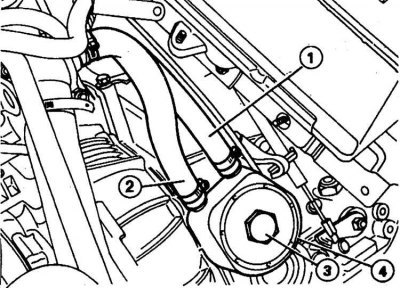

Теплообменник коробки передач
1 – шланг охлаждающей жидкости, 2 – шланг охлаждающей жидкости, 3 – болт крепления теплообменника, 4 – теплообменник
Снятие
1. Теплообменник установлен на верхней части картера коробки передач. Для доступа к теплообменнику, снять трубки подачи воздуха в двигатель.
2. Используя зажим, пережать оба шланга подачи охлаждающей жидкости к теплообменнику, для того чтобы уменьшить потерю охлаждающей жидкости.
3. Ослабить хомуты, и отсоединить оба шланга охлаждающей жидкости от теплообменника.
4. Отвинтить центральный болт крепления теплообменника, и снять теплообменник с коробки передач. Снять с теплообменника два уплотнительных кольца.

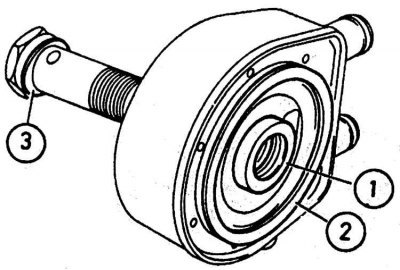

Уплотнительные кольца теплообменника
1 – внутреннее уплотнительное кольцо, 2 – внешнее уплотнительное кольцо, 3 – уплотнительное кольцо центрального болта
(Текст предоставлен порталом: «AutoInstruction»)
Установка
Смазать чистой трансмиссионной жидкостью новые уплотнительные кольца и установить их на основании теплообменника. Дальнейшая установка производится в последовательности обратной снятию, после чего необходимо долить охлаждающую жидкость в систему охлаждения.
