Внимание! На моделях с 1994 г. указанный интервал для этой процедуры – 60 000 км.
TU модели

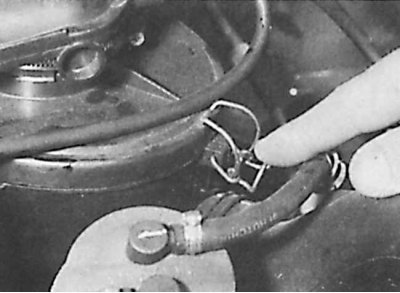

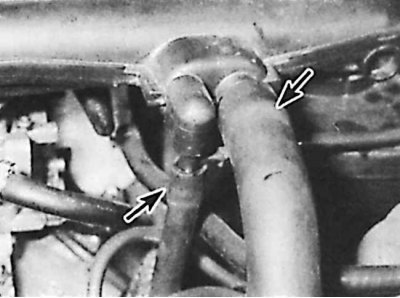

1. Снять скобы и отсоединить вакуумный шланг и шланг вентиляции картера (указаны стрелками) в передней части воздушного фильтра.
 |
 |

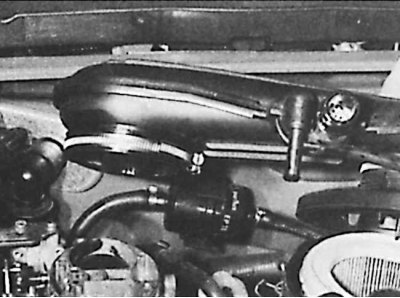

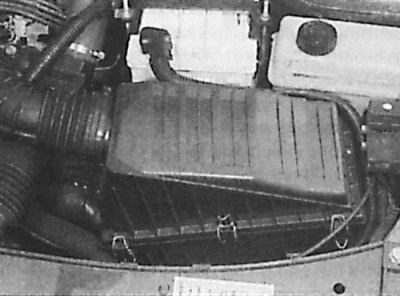

2. Крышка воздушного фильтра расположена с левой стороны моторного отсека (рисунок слева). Снять скобы с крышки воздушного фильтра (рисунок справа).

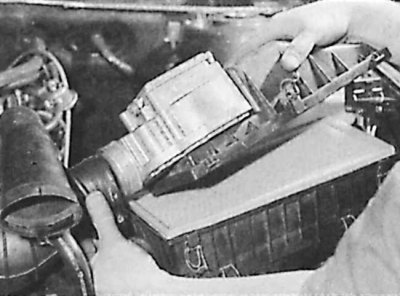

3. Снять трубку с кожуха воздушного фильтра.

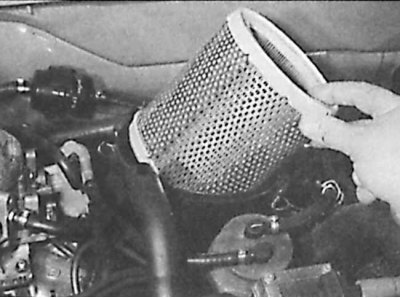

4. Снять крышку воздушного фильтра.
5. Извлечь фильтрующий элемент воздушного фильтра из кожуха.
6. Установить новый элемент в кожух.
7. Установить крышку воздушного фильтра, зафиксировать скобами и подключить ранее снятые шланги.
XU модели (кроме XU10J4) с воздушным фильтром, установленным сбоку
Смотрите источник на портале www.AutoInstruction.ru
1. Снять воздуховод с корпуса фильтра.

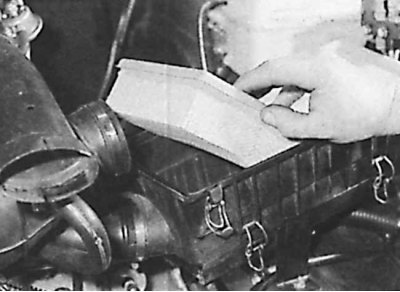

2. Снять скобы и крышку воздушного фильтра.
3. Извлечь фильтрующий элемент воздушного фильтра из кожуха.
4. Установить новый элемент в кожух.
5. Установить крышку воздушного фильтра.
XU модели (кроме XU10J4) с воздушным фильтром, установленным сверху

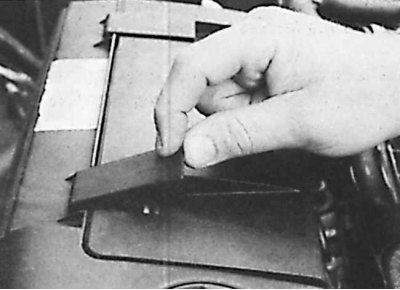

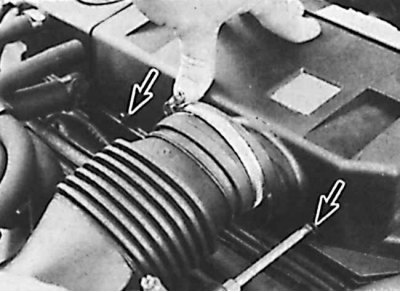

1. Снять хомут крепления воздуховода (элементы крепления указаны стрелками).

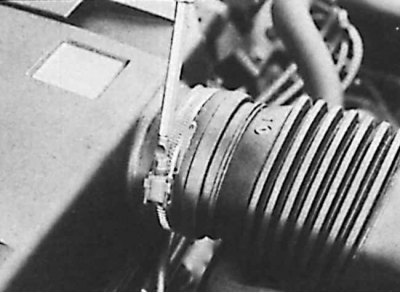

2. Ослабить скобу сохранения и отсоединить трубку с входного отверстия на задней части головки блока цилиндров.

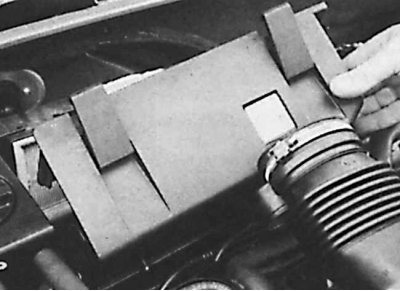

3. Отвинтить два винта, расположенные на передней стороне крышки головки блока цилиндров, снять крышку и извлечь фильтр.

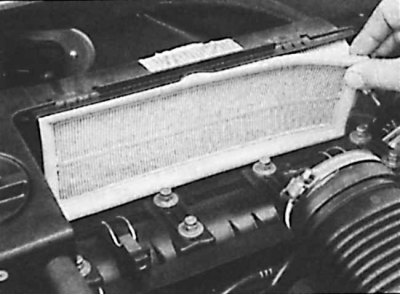

4. Снять покрытие фильтра.
5. Извлечь фильтрующий элемент.
6. Установить новый фильтрующий элемент, скобу сохранения, крышку и подсоединить шланг.
XU10J4 модели с 16 клапанами
1. Отсоединить воздуховод и снять крышку с воздушного фильтра.
2. Извлечь фильтрующий элемент воздушного фильтра.
3. Установить новый элемент.
4. Установить крышку и воздуховод.
Дизельные двигатели
Воздушный фильтр следует менять каждые 45000 км или каждые 30000 км, если автомобиль эксплуатируется на дорогах с сильной запыленностью или в районах с сильным загрязнением воздуха.

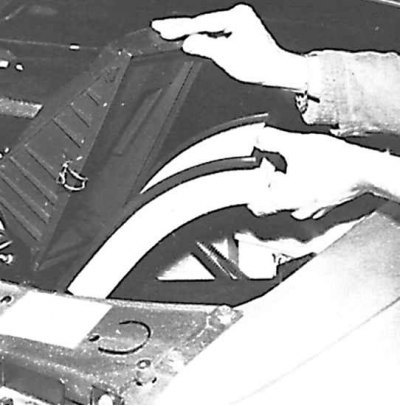

Следует отстегнуть крышку и затем извлечь фильтр.
