Бензиновые двигатели
Внимание! При выполнении работ на топливной системе необходимо соблюдать особую осторожность.
Замена топливного фильтра производится через 30 000 км для карбюраторных моделей и 60 000 км для моделей с впрыском.
Карбюраторные модели

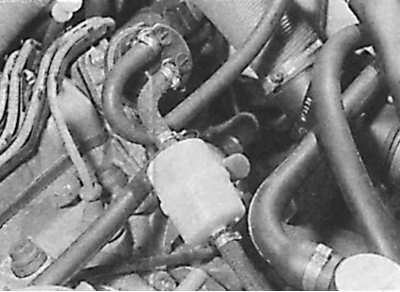

Топливный фильтр установлен в шланге подачи топлива между насосом и карбюратором в моторном отсеке.
1. Для замены топливного фильтра снять хомуты со шлангов, а затем снять шланги с фильтра.
2. При установке фильтра обратить внимание на стрелку на корпусе фильтра, которая показывает направление потока топлива, проходящего через фильтр, то есть к топливному насосу.
3. Проверить топливный резервуар для отстоя примесей и осадков со стороны карбюратора. Очистить резервуар по мере необходимости.
4. Штуцеры топливной системы на резервуаре:
- верхний шланг - возврат к резервуару;
- средний шланг - от насоса;
- нижний шланг - к входному отверстию карбюратора.
Модели с системой впрыска топлива

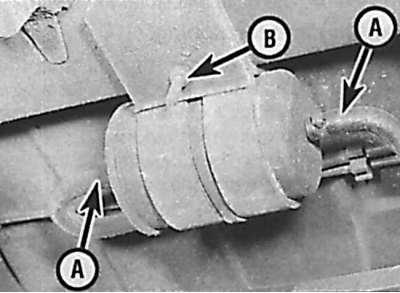

Топливный фильтр расположен под днищем автомобиля, на правой стороне топливного бака. Стрелками показаны шланги подачи топлива (A) и крепление скобы (B).
1. Зажать шланг подачи топлива со стороны фильтра, снять хомуты со шлангов, а затем снять шланги с фильтра. Ослабить гайку крепления скобы фильтра и вытянуть фильтр из скобы.
2. При установке фильтра обратить внимание на стрелку на корпусе фильтра, которая показывает направление потока топлива, проходящего через фильтр.
3. Установить новый фильтр в скобу и закрепить гайкой, после чего установить хомуты и снять зажим с топливного шланга.
4. Запустить двигатель и проверить соединения шлангов с фильтром на герметичность.
[Текст предоставил этот ресурс www.AutoInstruction.ru]
Дизельные двигатели
Фильтр следует заменять каждые 22 500 км.
1. Снять нижнюю крышку в месте крепления фильтра.
2. Заменить фильтрационную вкладку и проверить состояние прокладок.
3. Закрепить крышку.
4. Запустить двигатель и проверить герметичность.
