Распределитель Bosch

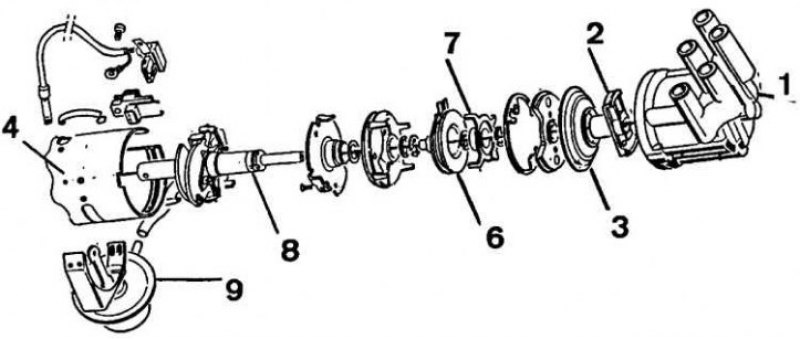

1 – крышка распределителя, 2 – ротор распределителя, 3 – противопылевой кожух, 4 – корпус распределителя, 6 – генератор импульсов, 7 – ротор, 8 – центробежный регулятор, 9 – вакуумный регулятор
Разборка
1. Снять распределитель.
2. Вынуть ротор распределителя и противопылевой кожух.
3. Извлечь верхний подшипник (2 болта).
4. Извлечь большое кольцо, служащее держателем для болтов подшипника.
5. Извлечь узел "провод-разъем".
6. Снять пружинное кольцо, размещенное на стержне.
7. Отвинтить болты крепления вакуумного регулятора и другие элементы крепления.
8. Извлечь вакуумный регулятор.
9. Через специальное отверстие отцепить пружину центробежного регулятора.
10. Вынуть диск.
Сборка
1. Выполнить действия в обратной последовательности по отношению к процессу разборки.
2. Установить вакуумный регулятор на выступе диска.
3. Установить распределитель.
