Внимание! Перед заменой лампочек внутреннего освещения проверить соответствующую электрическую цепь и предохранитель.

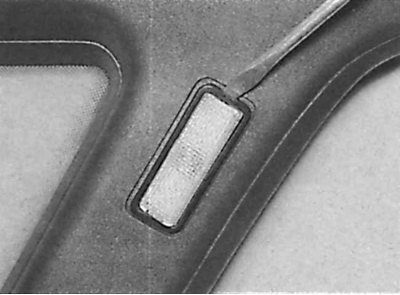

Лампы освещения салона, вещевого ящика и подсветки багажника

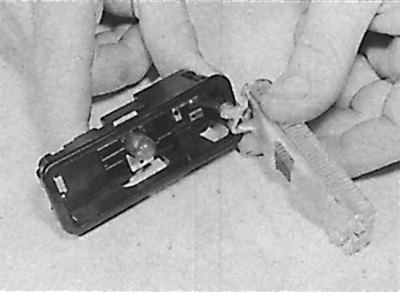

1. Используя тонкую отвертку, снять плафон с фонаря подсветки.
2. В некоторых случаях для снятия плафона необходимо снять фонарь подсветки.
3. Для извлечения лампочки нажать на нее, в этом положении повернуть в любую сторону и извлечь из держателя.
4. Установка производится в последовательности, обратной снятию.
Потолочная лампа

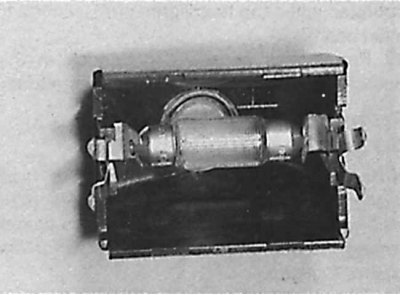

1. Используя тонкую отвертку, снять фонарь подсветки с верхней консоли на потолке.
2. Снять лампу накаливания, закрепленную между пружинными контактами.
3. Установка производится в последовательности, обратной снятию.
Подсветка блока управления отопителем (модели до 1992 года)
Для доступа к лампам накаливания снять блок управления отопителем без отсоединения тросов управления.
Подсветка блока управления отопителем (модели с 1993 года)
1. Снять отрицательный провод с аккумулятора.
2. Снять центральную консоль.
3. Отвинтить два винта, расположенные на дне кожуха пепельницы.
4. Снять радиоприемник.
5. Отвинтить два винта крепления с верхней части обрамления радиоприемника.
6. С помощью тонкой отвертки снять декоративную пластину с верхнего угла обрамления центральных сопел системы вентиляции и отвинтить открывшийся винт.
7. Отвинтить четыре винта крепления накладки, расположенные под панелью управления отоплением и вентиляцией. Два винта доступны из передней части и два из нижней части.
8. Для доступа к винту крепления панели приборов с помощью тонкой отвертки снять выключатели, расположенные под центральными соплами системы вентиляции и отопления. Отвинтить винт.
9. Вытянуть панель с соплами вентиляции вперед, отсоединить электропроводку от часов и снять панель с соплами вентиляции.

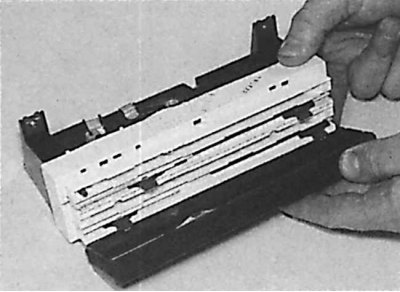

10. Снять ручки управления отопителем.
11. Снять передную панель с блока управления отопителем для доступа к лампам накаливания.
12. Для извлечения лампочки нажать на нее, в этом положении повернуть в любую сторону и извлечь из держателя.
13. Установка производится в последовательности, обратной снятию.
Лампа освещения часов

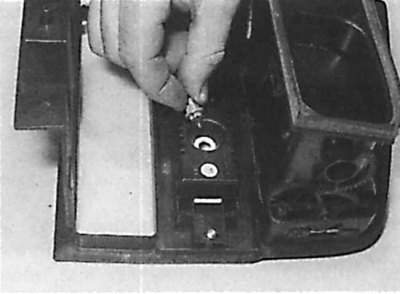

1. Для доступа к лампе накаливания освещения часов снять часы.
2. Для снятия лампы накаливания повернуть патрон с лампочкой против часовой стрелки и извлечь лампочку из часов.
3. Установка производится в последовательности, обратной снятию.
Лампы освещения переключателей на панели
Лампы накаливания составные с выключателями и не могут быть заменены отдельно.
Освещение комбинации приборов

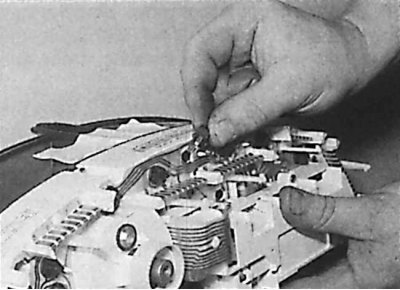

1. Снять комбинацию приборов.
2. Для снятия лампы накаливания повернуть патрон с лампочкой против часовой стрелки и извлечь лампочку из комбинации приборов, просто потянув ее на себя.
3. Установка производится в последовательности, обратной снятию.
