Снятие
1. Снять отрицательный провод с аккумулятора.

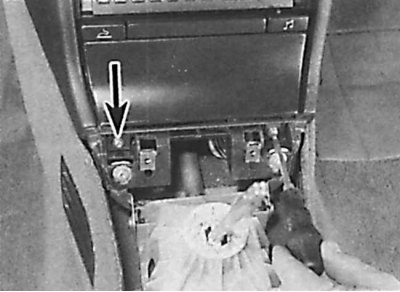

2. Снять центральную консоль.
3. Отвинтить два винта (указаны стрелкой), расположенные на дне гнезда пепельницы.
4. Снять радиоприемник.
5. Отвинтить два винта (указаны стрелкой) крепления с верхней части обрамления радиоприемника.

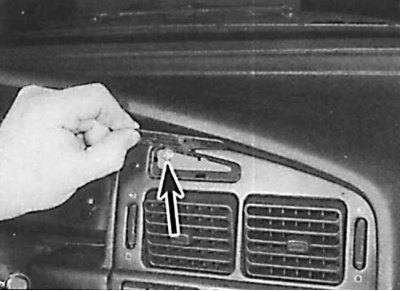

6. Снять обрамление радиоприемника.

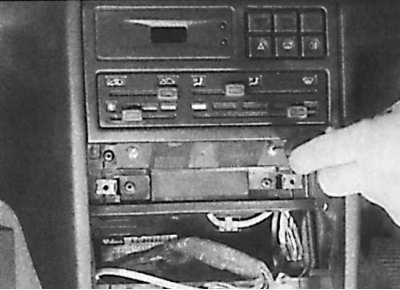

7. С помощью тонкой отвертки снять декоративную пластину с верхнего угла обрамления центральных сопел системы вентиляции и отвинтить открывшийся винт (указан стрелкой).
 |
 |
8. Отвинтить четыре винта крепления накладки, расположенные под панелью управления отоплением и вентиляцией. Два винта доступны из передней части (рисунок слева) и два из нижней части (рисунок справа).
9. С помощью тонкой отвертки снять выключатели, расположенные под центральными соплами системы вентиляции и отопления для доступа к винту крепления панели приборов.
10. Отвинтить винт крепления панели приборов.
11. Вытянуть панель с соплами вентиляции вперед, отсоединить электропроводку от часов и снять панель с соплами вентиляции.
12. Освободить скобы крепления и отвернуть ковровое покрытие над педалями.
13. Отсоединить три электрических разъема (указаны стрелками).
14. Отвинтить винт крепления отделки со стороны водителя для доступа к электрическому разъему.
15. Снять панель отделки.
16. Освободить две скобы крепления и снять электрические разъемы с подвески. Отсоединить электрические разъемы.
17. Отвинтить болт крепления шины заземления и освободить жгут проводов от скоб крепления под панелью.
18. Под центральной частью панели отвинтить винты крепления боковой отделки центральной части панели.
19. Снять боковую отделку центральной части панели для доступа к воздуховодам отопителя.
20. Отвинтить винты и снять воздуховоды.

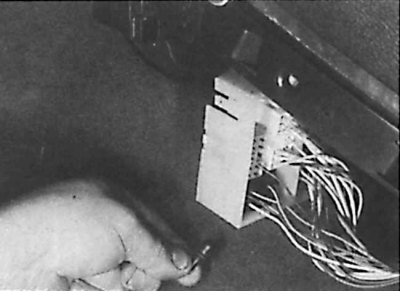

21. Снять хомут, крепящий жгут проводов к подвеске в центре панели со стороны водителя.
22. Освободить пластиковые скобы, крепящие большой блок соединителя к подвеске центральной части панели на стороне водителя, затем отсоединить разъемы от блока соединителя.
23. Точно так же со стороны пассажира освободить пластиковые скобы, крепящие блок соединителя к подвеске на полу и к отопителю.
24. Освободить скобы крепления и извлечь ковровое покрытие из-под панели.
25. Отвинтить винт крепления и снять боковую отделку со стороны пассажира, освободить скобы крепления и извлечь блок соединителя электропроводки. Отсоединить разъем от блока соединителя.
26. Отвинтить болт крепления шины заземления и освободить жгут проводов от скоб крепления.
27. Отвинтить винт и снять рычаг открытия капота.
28. Снять кожухи рулевой колонки.
29. Снять рулевую колонку.
30. Отвинтить винты (указаны стрелками) крепления и снять подвеску соединителя электропроводки с левой стороны рулевой колонки.
31. Отвинтить два винта крепления и снять подвеску соединителя электропроводки с правой стороны рулевой колонки.
32. Снять комбинацию приборов.
33. Отсоединить провод от выключателя стоп-сигнала.
34. Отсоединить главные соединители жгута проводов от блока соединителя, установленного под панелью со стороны водителя.
35. Отвинтить винт, крепящий подвеску электропроводки со стороны водителя, рядом с педалью сцепления.
36. Извлечь реле из разъема в задней части подвески рулевой колонки.
37. Снять разъем из подвески.
38. Снять панель управления отопителем.
39. Работая в моторном отсеке, снять решетку, расположенную перед ветровым стеклом.
40. Снять скобу крепления пластикового щита.
41. Извлечь пластиковый щит со стороны пассажира.
42. Снять решетку воздухозаборника отопителя и переместить кожух блока управления в сторону для доступа к гайкам крепления панели.
43. Отвинтить болты (по одному на каждой стороне) нижнего крепления панели приборов.

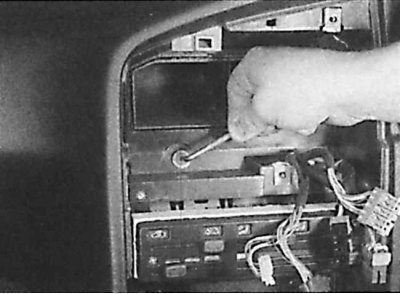

44. Отвинтить два нижних болта крепления панели приборов, расположенных с двух сторон центральной консоли.
45. Отвинтить центральный верхний болт крепления панели, расположенный над блоком управления отопителем.
46. Отвинтить два задних центральных болта крепления панели к отопителю.
47. В задней части моторного отсека отвинтить три гайки (указаны стрелкой) крепления панели приборов.
48. Переместить панель от перегородки моторного отсека.
49. Отсоединить трос привода спидометра.
50. Извлечь панель приборов из автомобиля.
Установка
Для установки панели приборов следует выполнить действия в обратной последовательности по отношению к процессу снятия.
