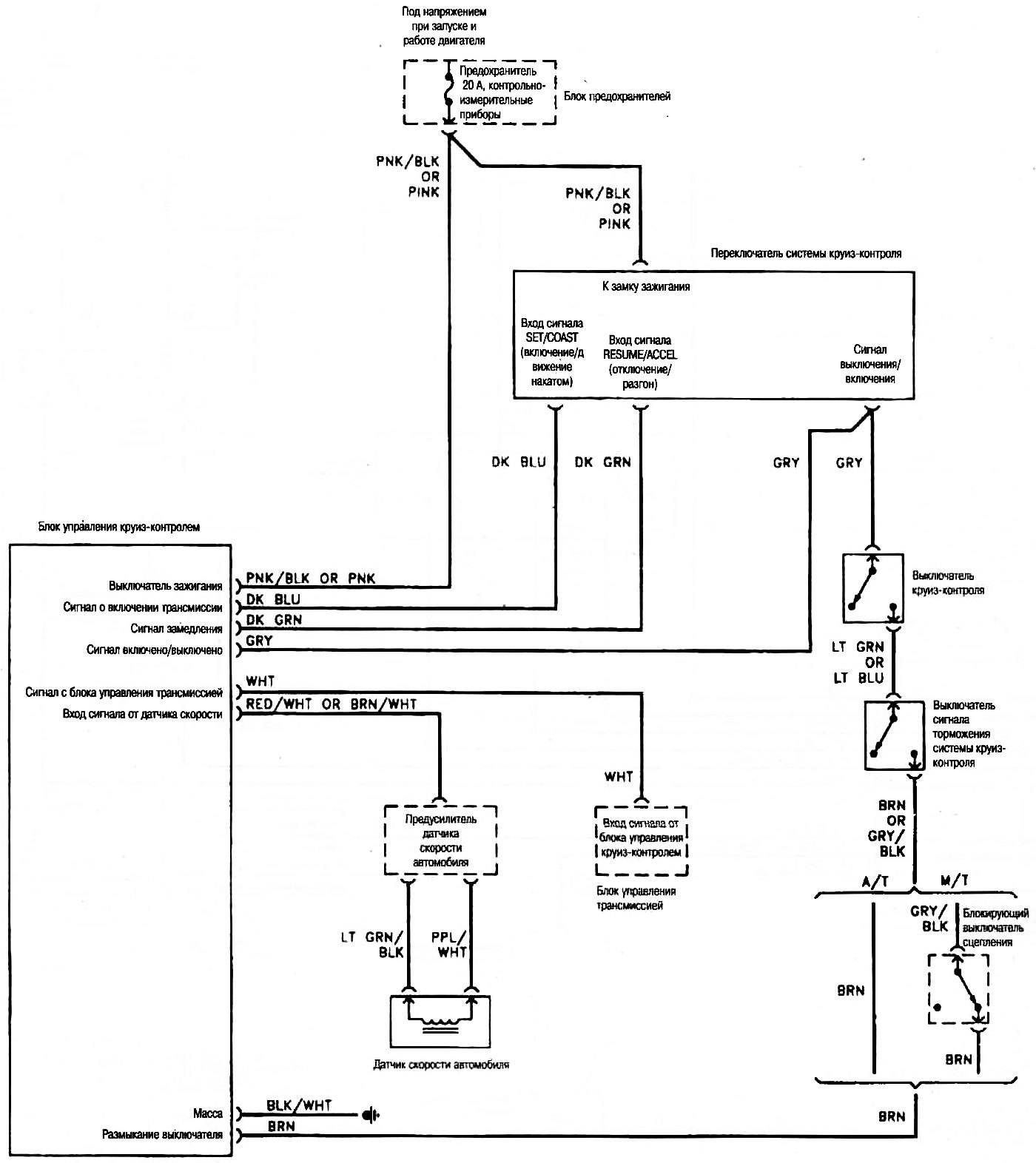

Принципиальная электрическая схема круиз-контроля (модели 1993 года)
Источник материала этот сайт www.autoinstruction.ru
Принципиальная электросхема круиз-контроля (модели 1993 года) (Chevrolet Tahoe 1 «GMT 400»)
Источник материала этот сайт www.autoinstruction.ru
Статья проверена экспертом: Николай Сидоров
Принципиальная электросхема круиз-контроля (модели 1995-1995 годов)
Типовая электросхема круиз-контроля (модели 1996 года)
