Передняя панель

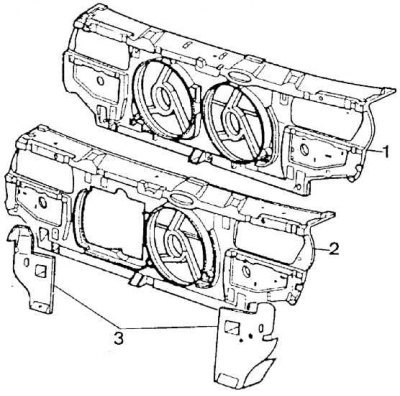

1 – передняя поперечина с двумя вентиляторами, 2 – передняя поперечина с одним вентилятором, 3 – боковые элементы
Снятие
1. Открыть капот.
2. Снять отрицательный провод с аккумулятора.
3. Поднять переднюю часть автомобиля и зафиксировать на подставках.
4. Снять пластиковые противогрязевые кожухи, находящиеся в нишах для колес.
5. Снять передний бампер.

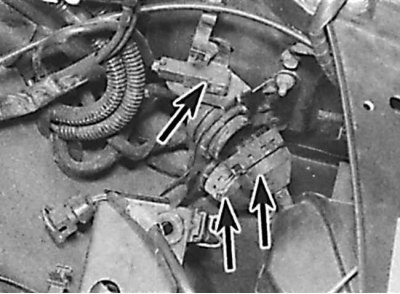

6. Снять передние указатели поворотов.

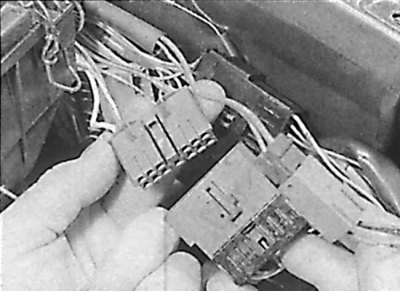

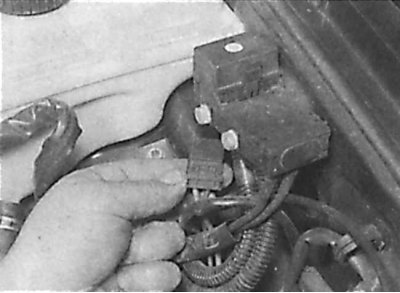

7. Отсоединить передние электрические разъемы фар и вентилятора радиатора.
 |
 |

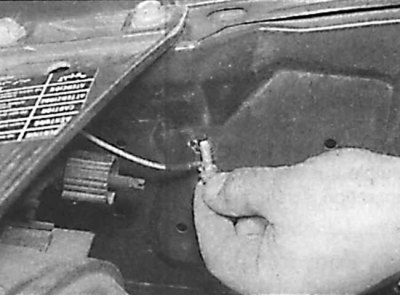

8. Эти разъемы расположены в передних углах моторного отсека на моделях до 1992 года (рисунок слева) или в правом углу моторного отсека на моделях с 1993 года (рисунок справа).
9. Отвинтить болт крепления шины заземления от переднего угла моторного отсека.
10. Отключить приспособления для коррекции регулировки света фар.
11. Отсоединить шланги омывателя фар.
12. В моторном отсеке извлечь соединительную планку троса, расположенную позади передней панели над радиатором.
13. При наличии удалить элемент антидребезга и отсоединить трос от соединителя.

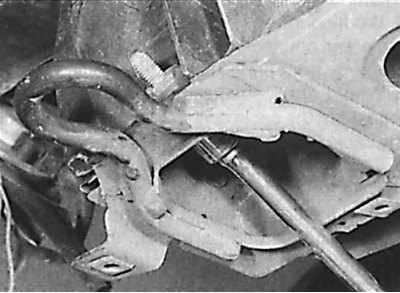

14. Снять трос открытия капота с передней панели.
15. Отвинтить болты (два или три болта в зависимости от модели) крепления основания передней панели к нижней балке.

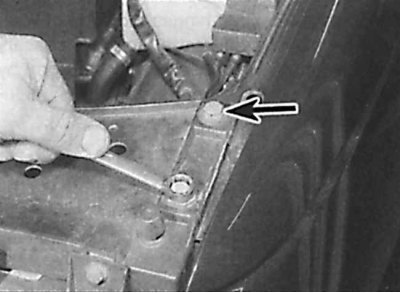

16. При помощи отвертки и специальных щипцов извлечь две верхние защелки, придерживающие радиатор. Приподнять радиатор для его извлечения из выступов и оставить его в моторном отсеке, не отсоединяя от него шланги.
17. Отвинтить два верхних болта с каждой стороны передней панели.

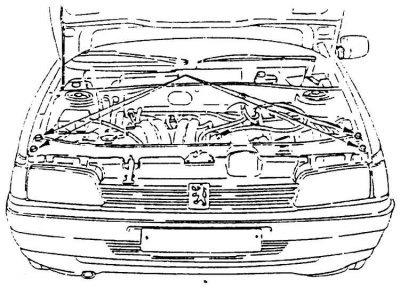

18. Освободить скобы, крепящие нижние полосы отделки фары к передним крыльям.

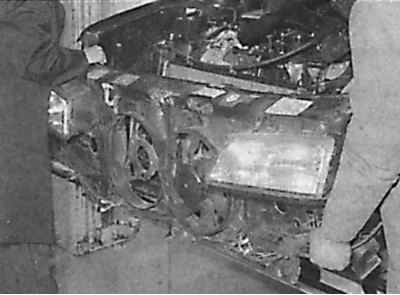

19. Отвинтить четыре элемента верхнего крепления передней верхней поперечины.

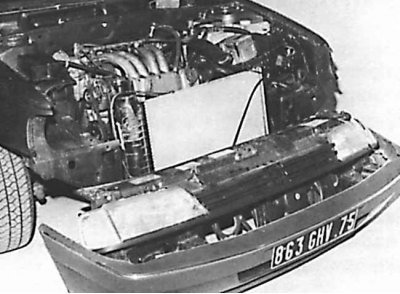

20. Извлечь переднюю поперечину, потянув ее вперед.
21. Можно снять вместе блок передней панели и бампер.
Ремонт
Передняя поперечина (прикрепленная непосредственно к боковым аркам колес) является элементом, к которому крепятся оптические узлы фар, вентиляторы и радиатор.
Передняя поперечина отлита из искусственного материала и не ремонтируется при помощи классической полиэфирной смолы. Однако возможна сварка путем расплавления при помощи устройства, подающего горячий воздух, или при помощи большого электрического паяльника.
Установка
1. Установка производится в последовательности, обратной снятию.
2. Проверить, правильно ли функционируют все электрические устройства.
