Проверка аккумуляторной батареи осуществляется с помощью контроллера TB12 и блока интерфейса IB12. Для проверки аккумуляторной батареи:
- подсоедините блок интерфейса к контроллеру TB12;

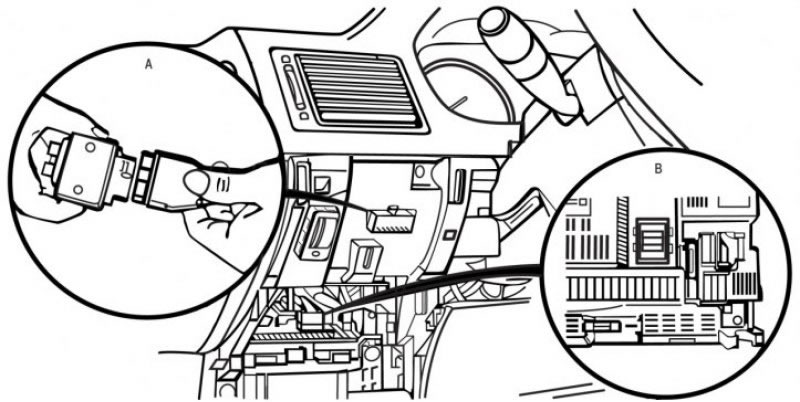

Рис. 9.1. Место подсоединения блока интерфейса IB12 и контроллера TB12 (А) к 16 контактному диагностическому разъему и расположение блока предохранителей (В)
- подсоедините узел блока интерфейса IB12 и контроллер TB12 к центральному 16 контактному диагностическому разъему автомобиля (рис. 9.1);
- выполните контроль старения аккумуляторной батареи в соответствии с инструкцией по эксплуатации блока интерфейса IB12.
