Схемы электрооборудования с 1 по 5 (Peugeot 307)

0

Схема №1

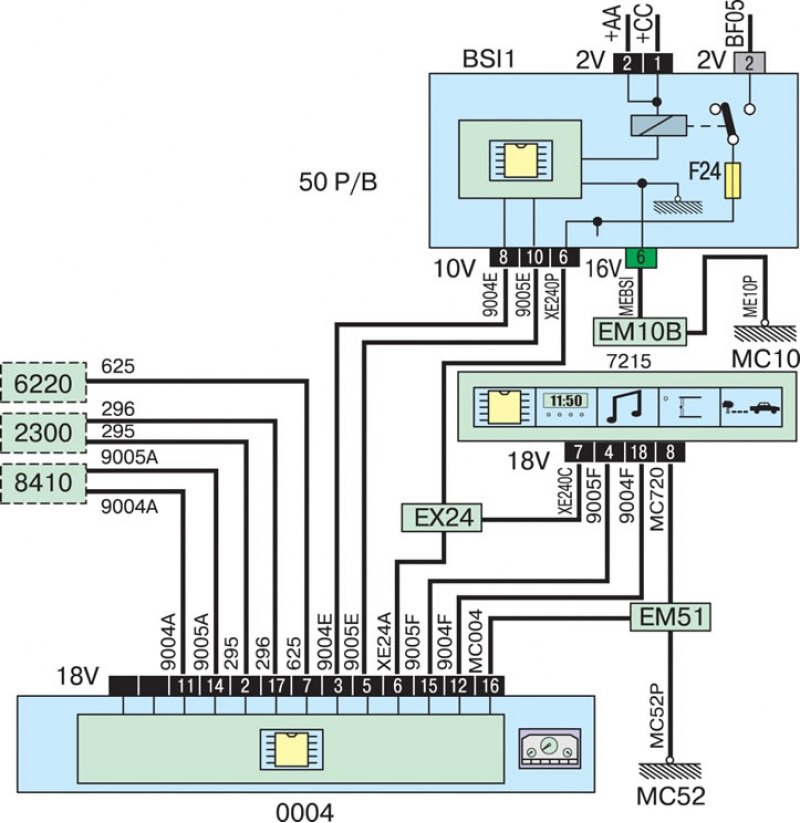

Схема №2

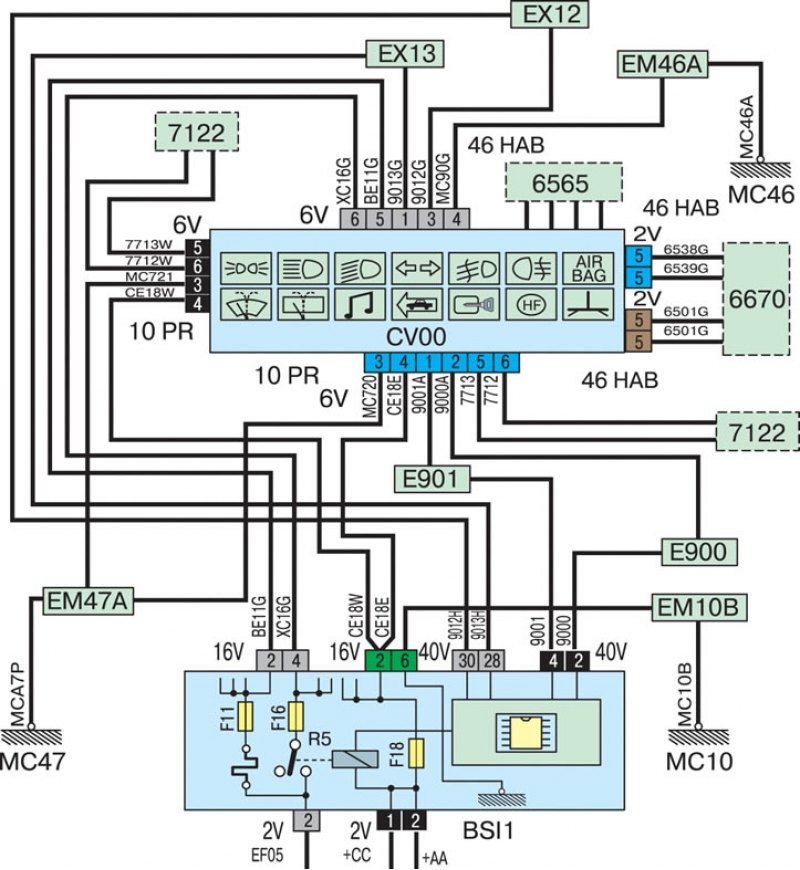

Схема №3

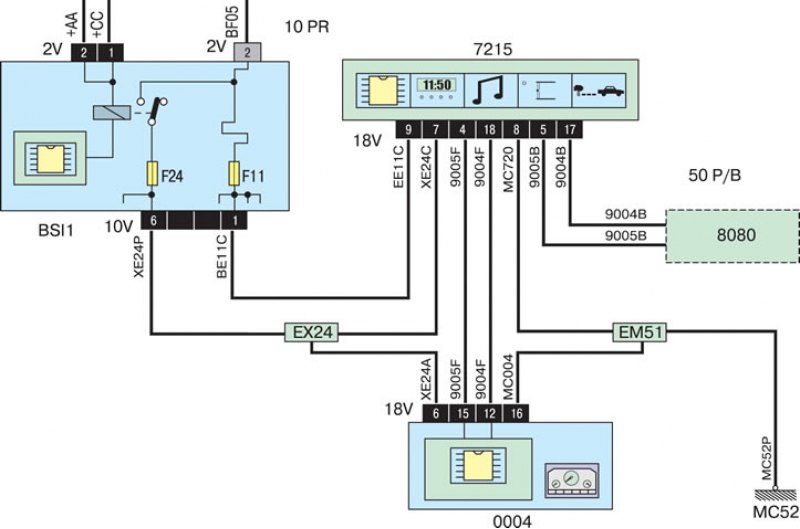

Схема №4

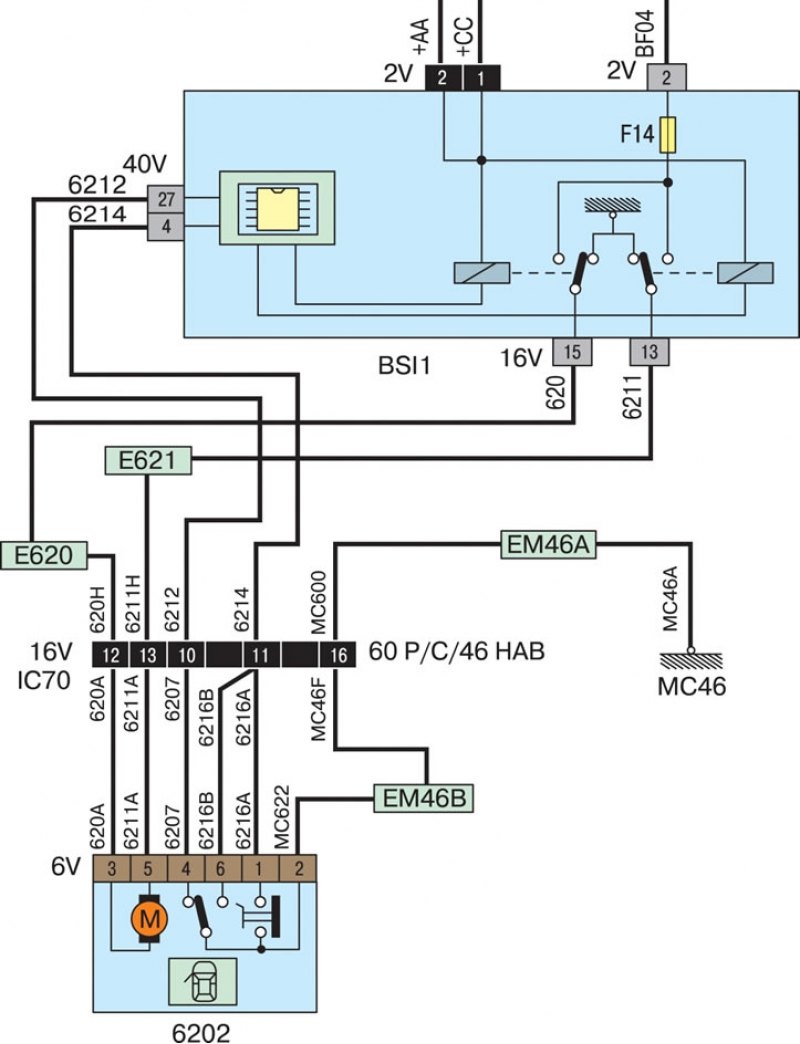

Схема №5

(Источник доступен на веб-сайте: «AutoInstruction.ru»)

Кодовое обозначение элементов на электрических схемах смотрите здесь »
