Схемы электрооборудования двигателя (Subaru Legacy 3 «BE/BH/BT»)

0

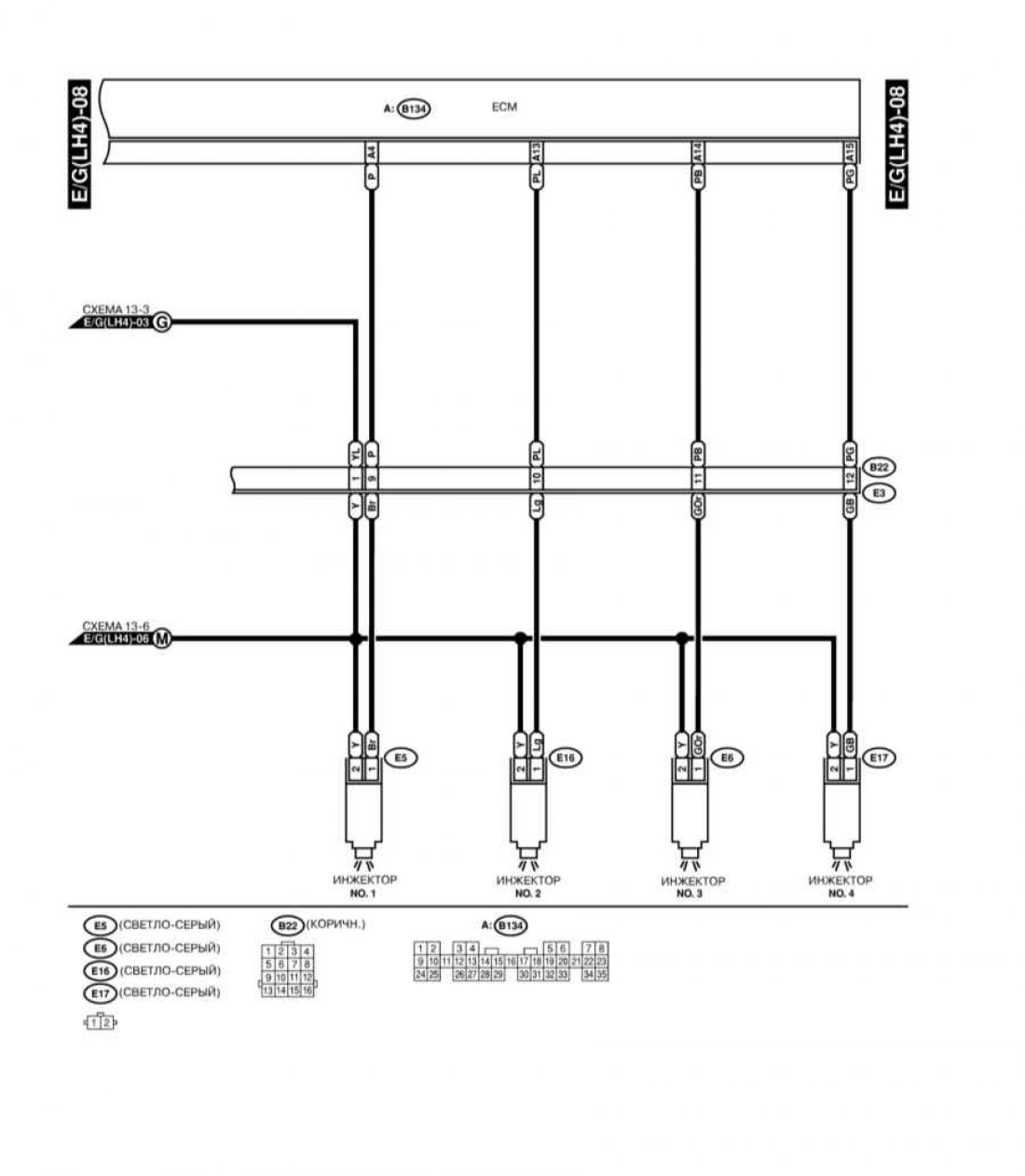

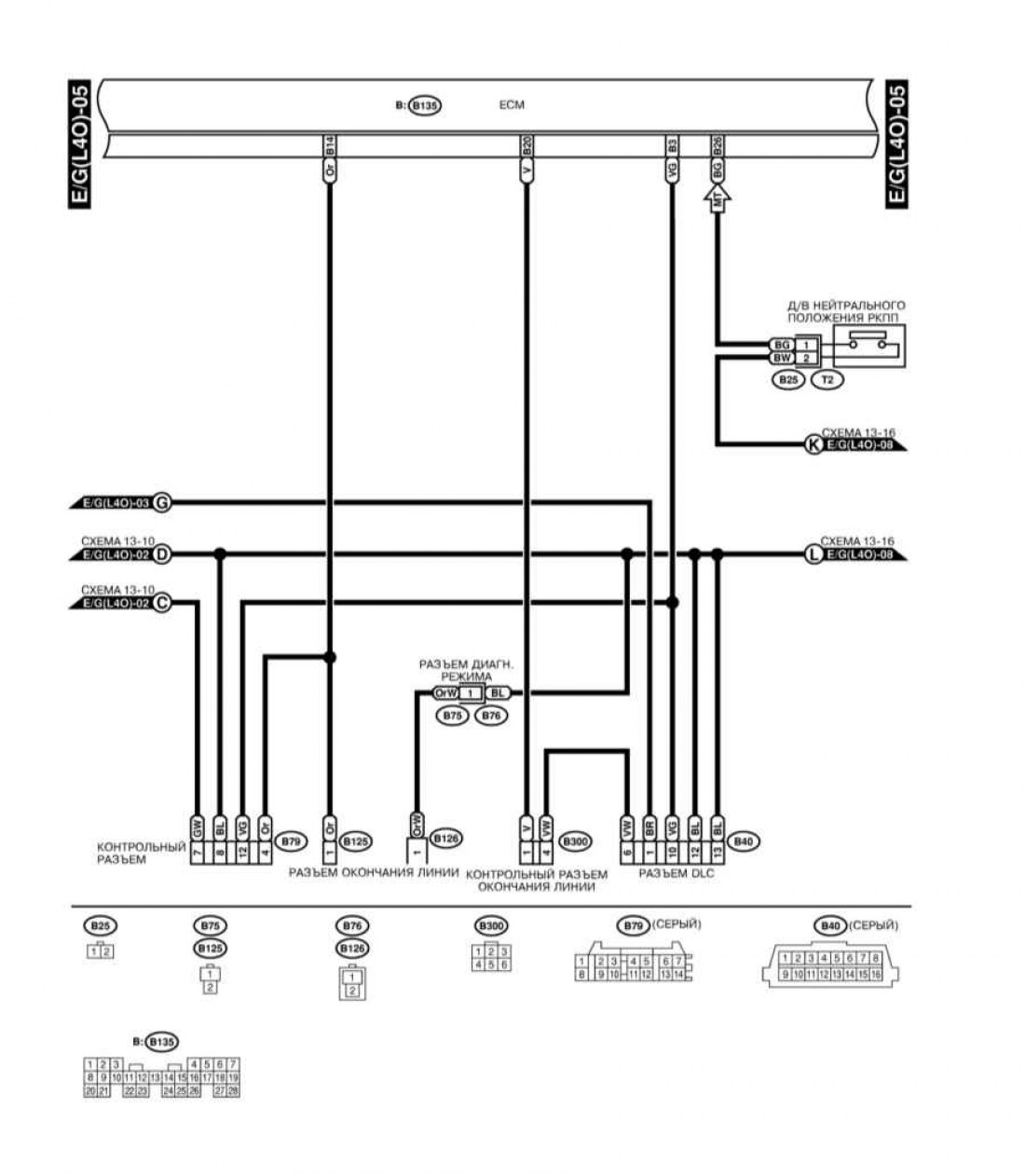

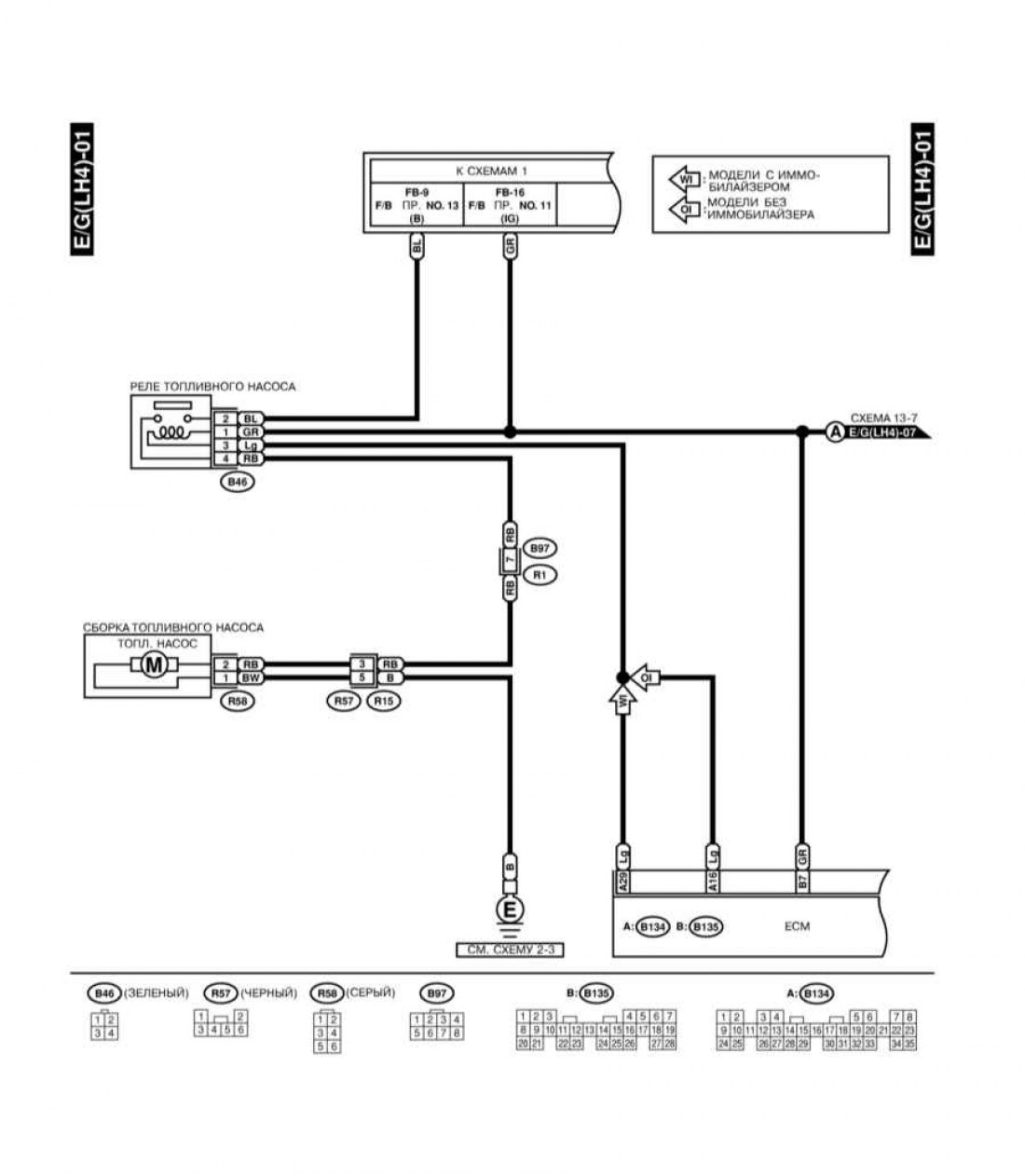

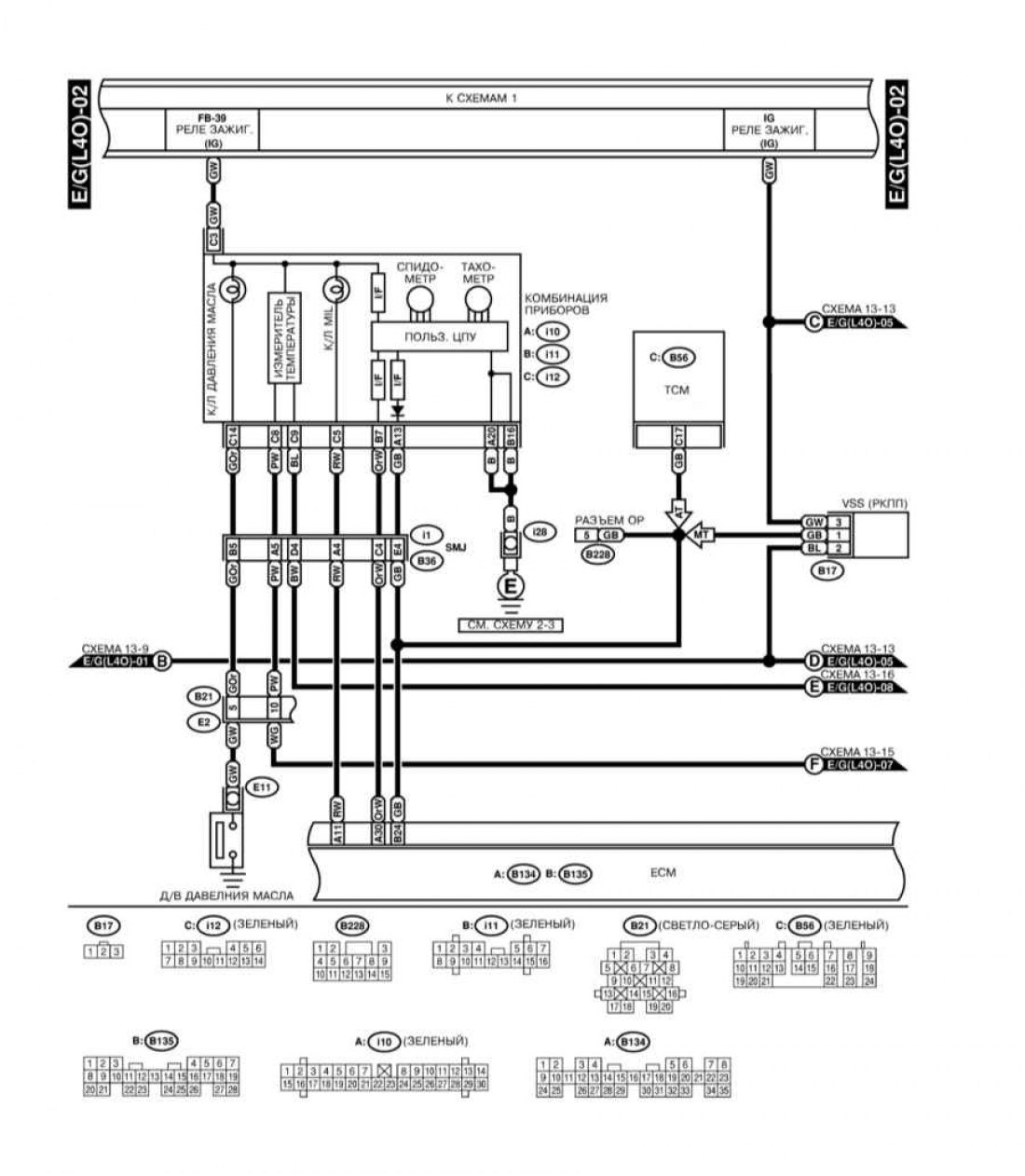

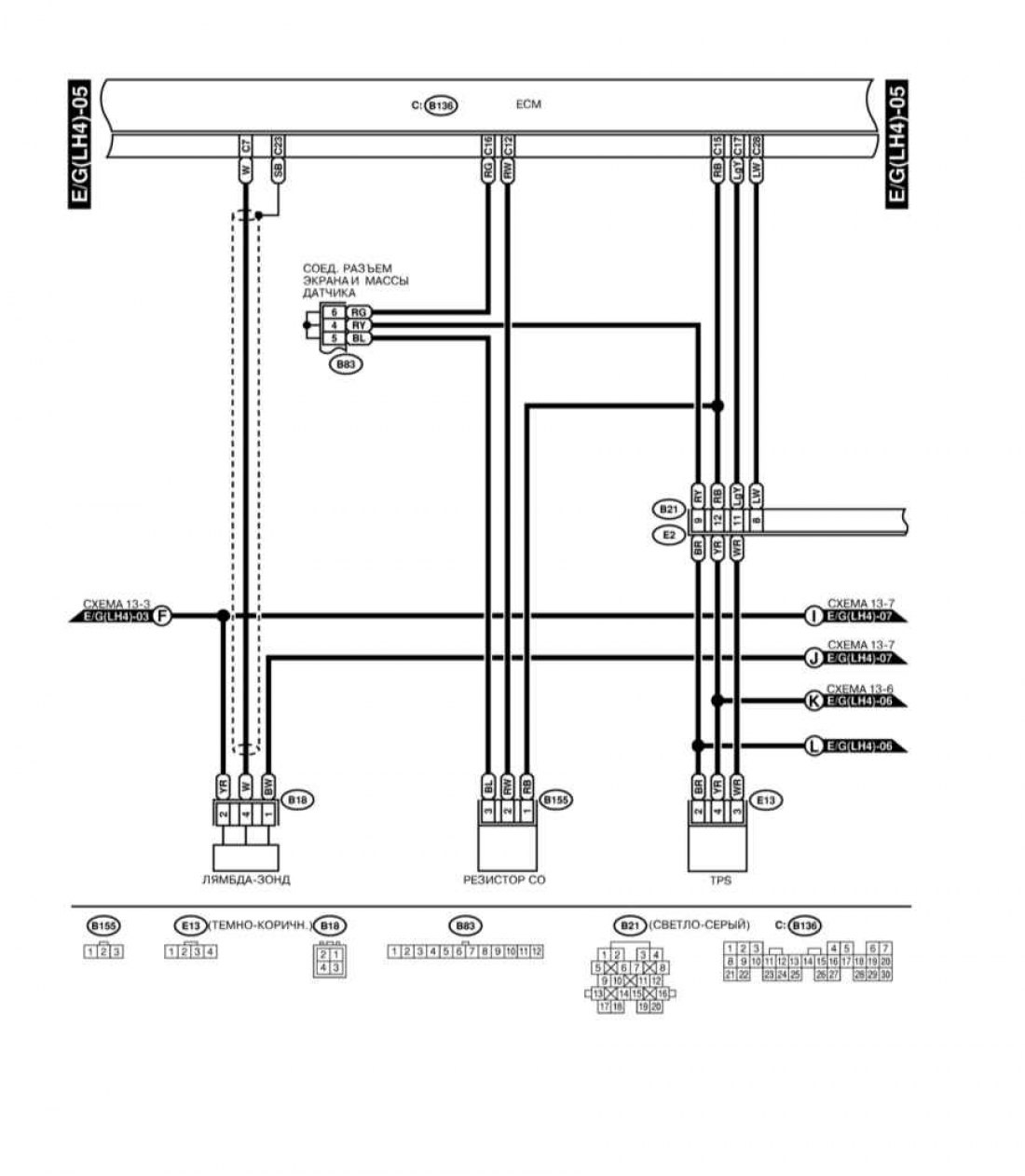

4-цилиндровые модели с OBD Subaru

Материал опубликован ранее на AutoInstruction.ru

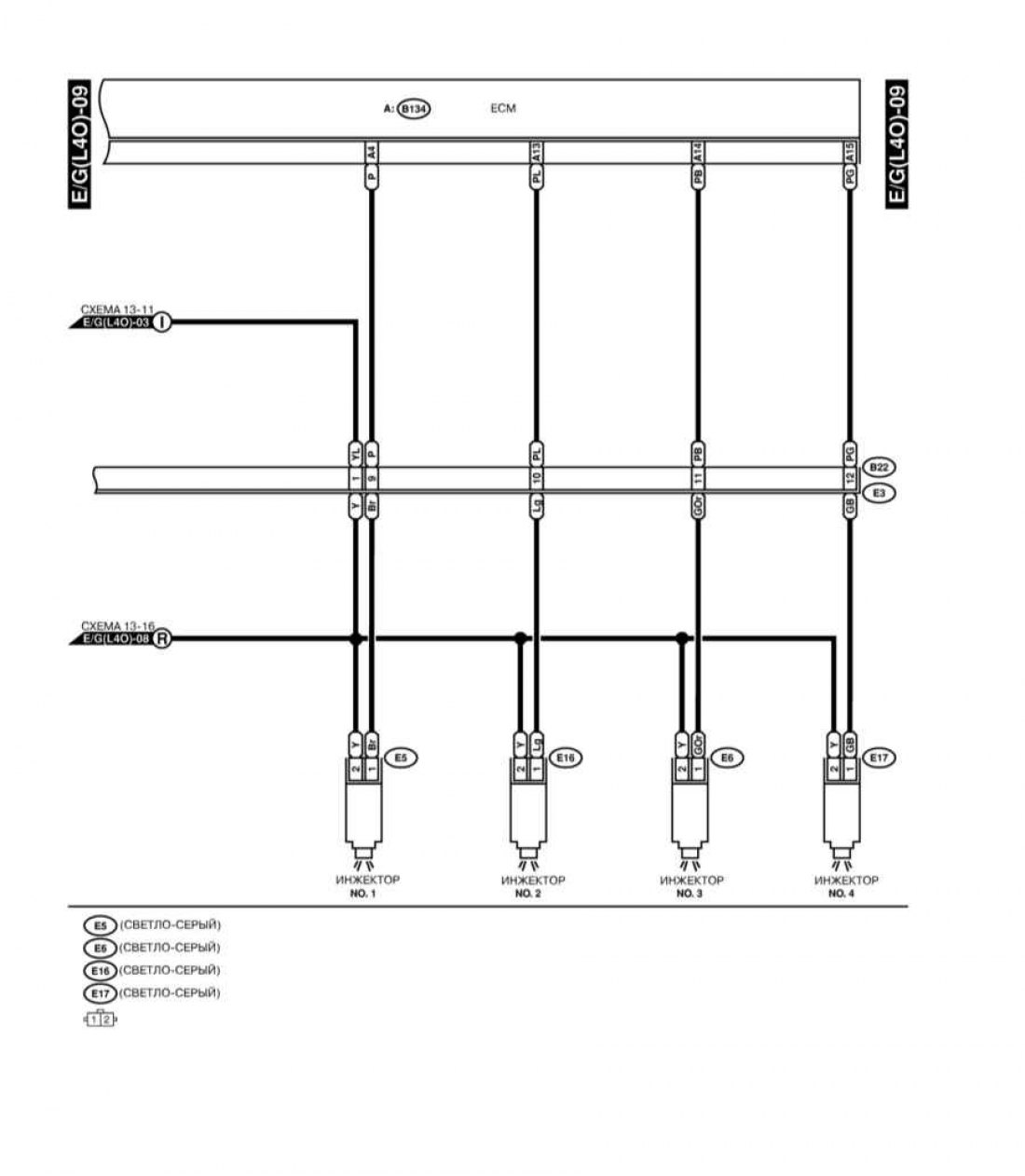

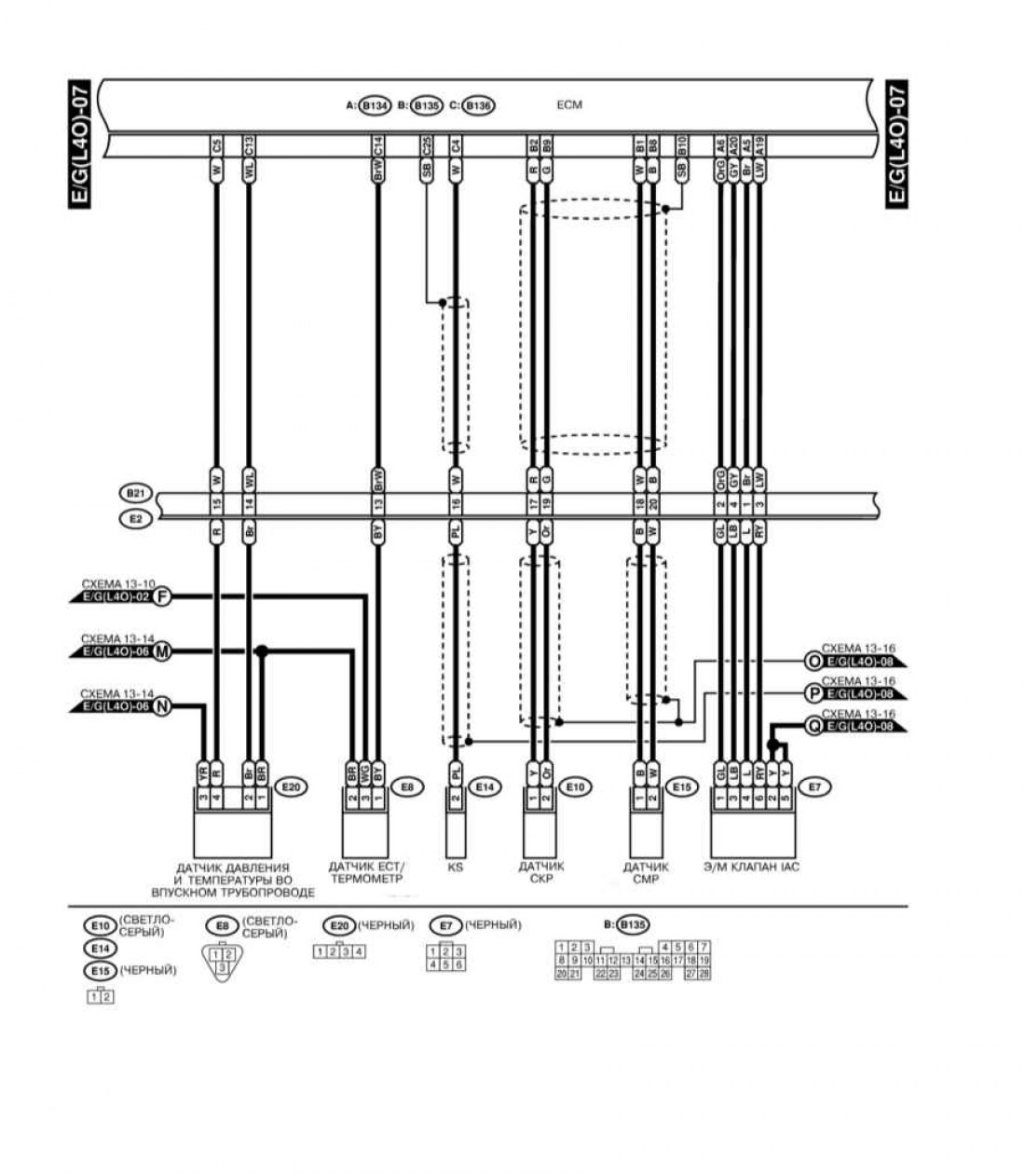

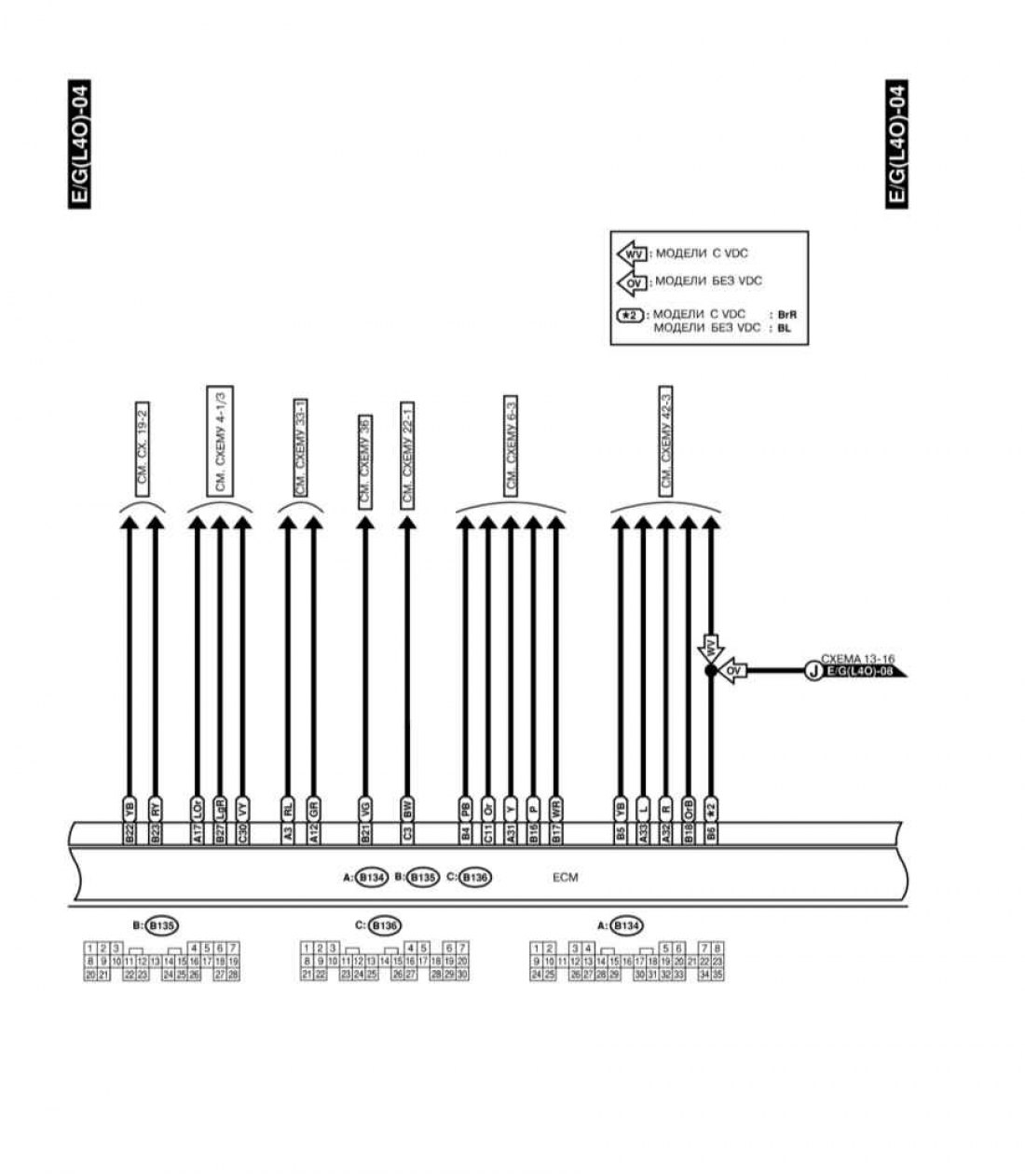

4-цилиндровые модели с OBD II

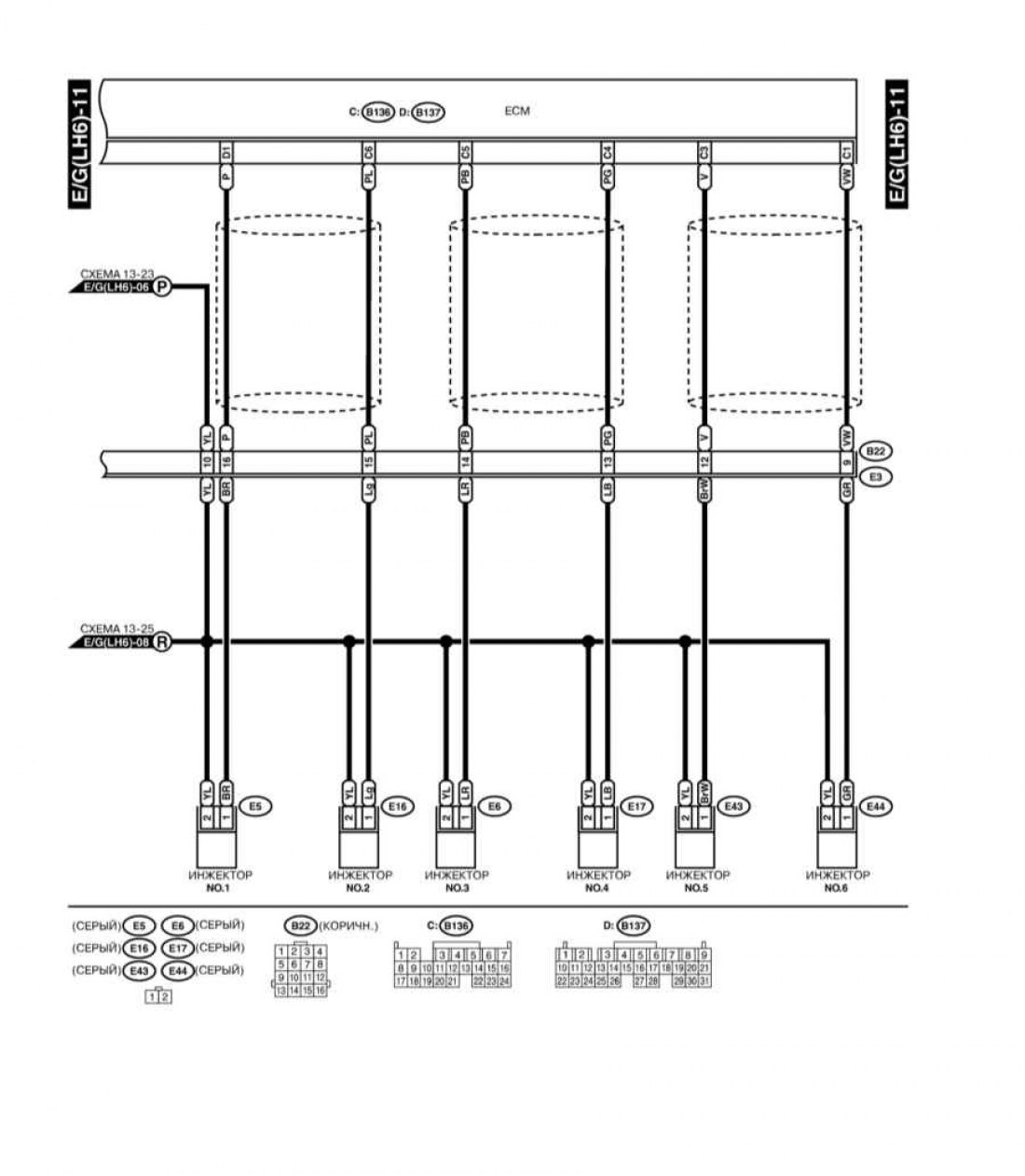

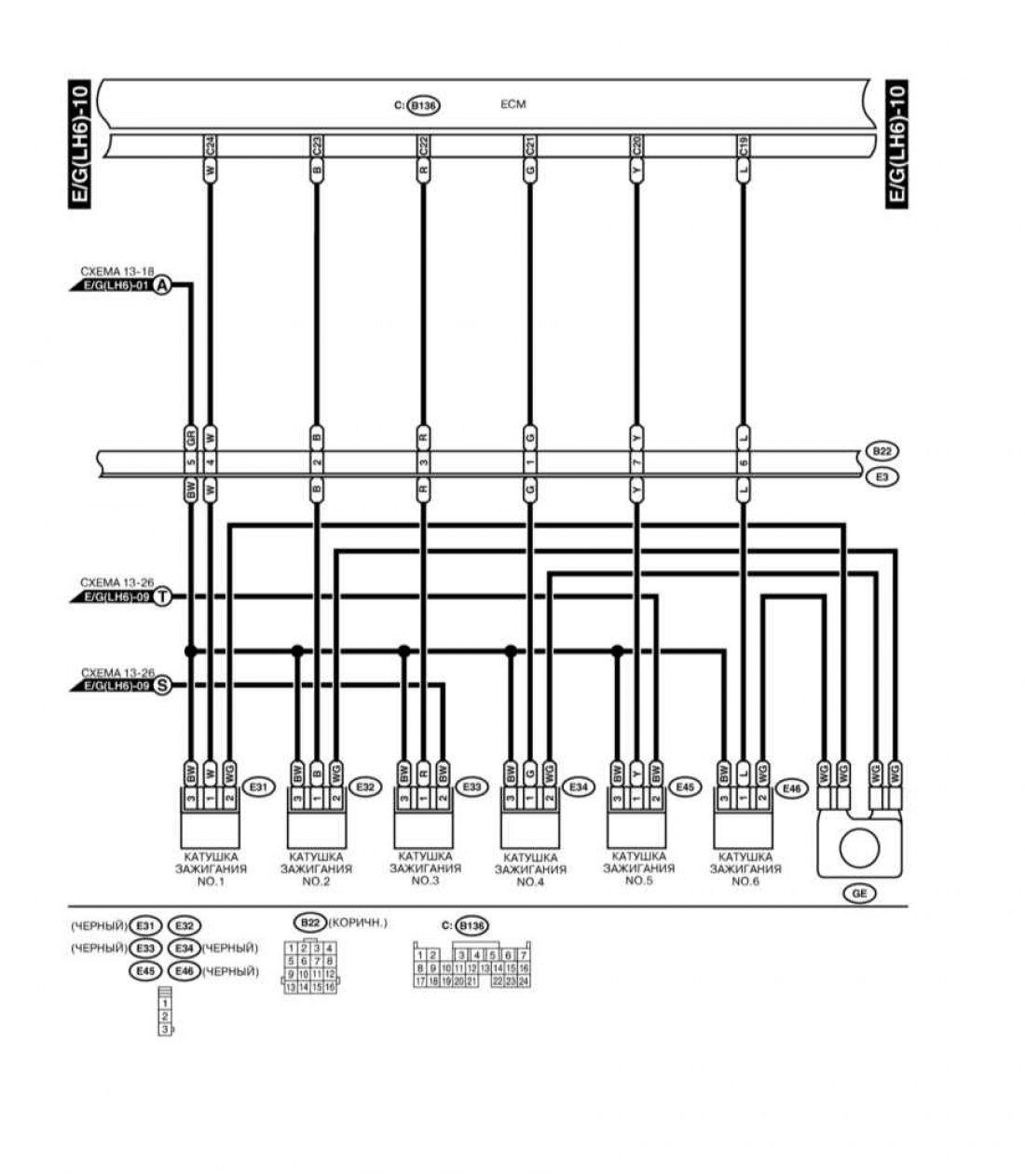

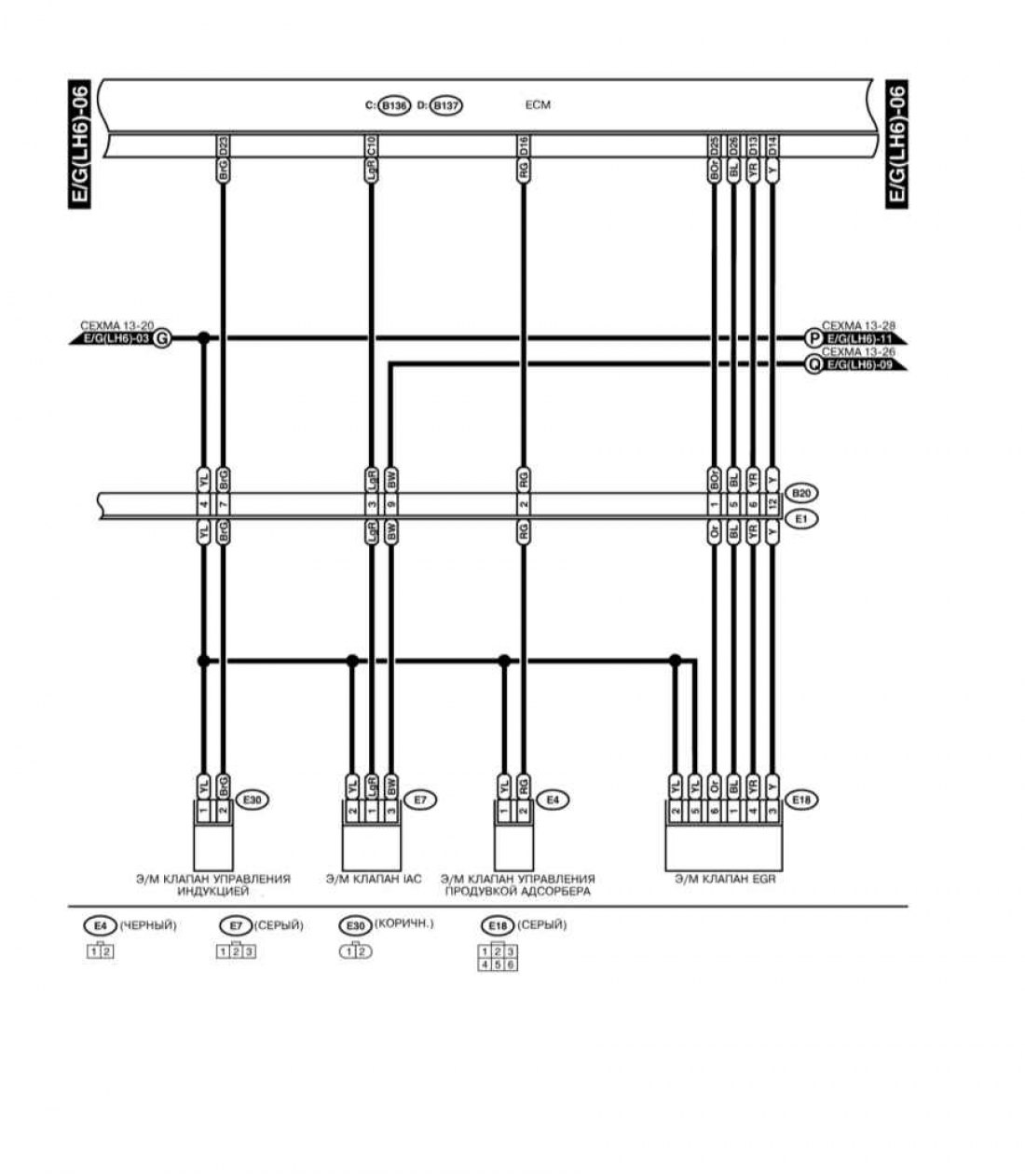

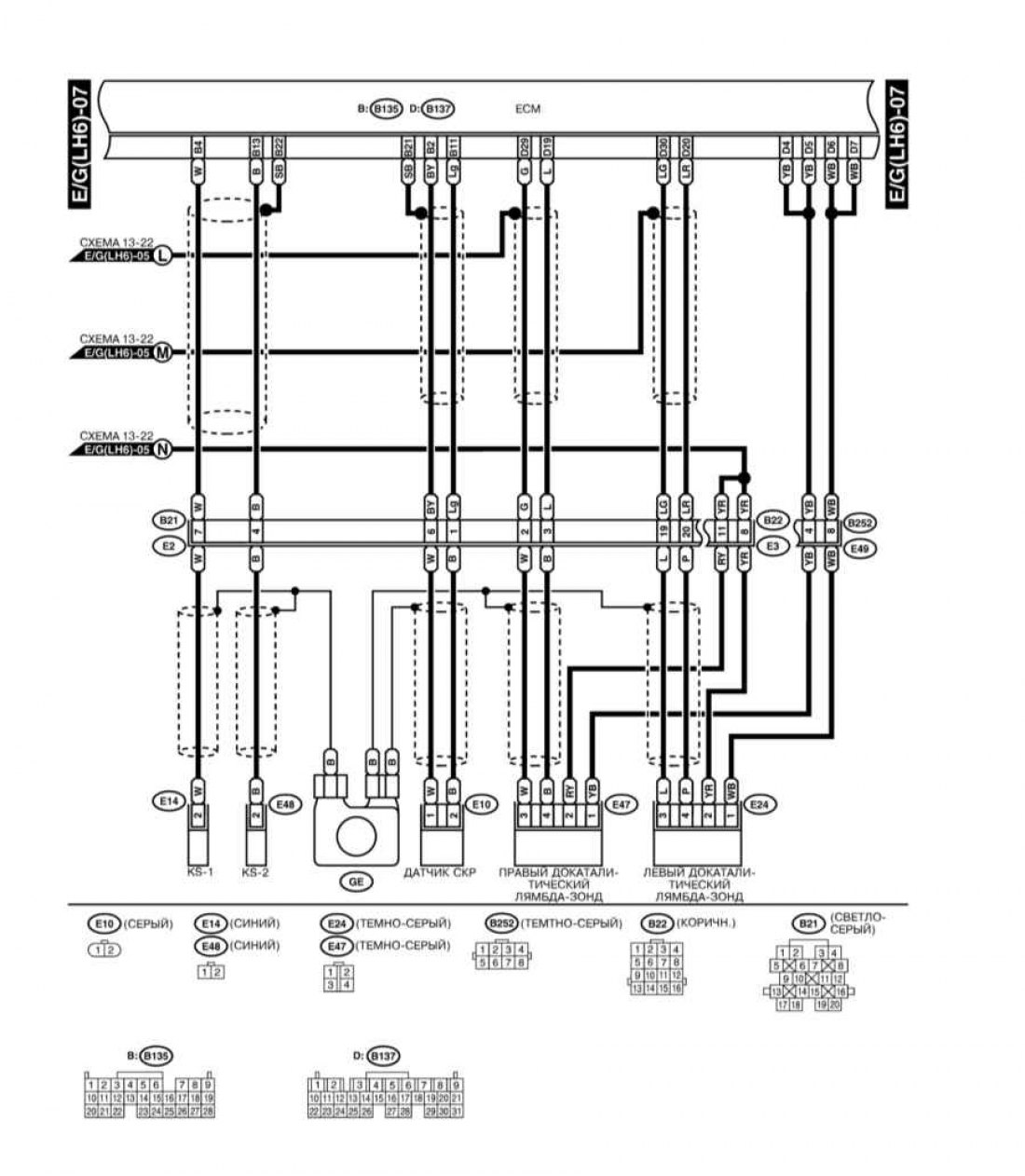

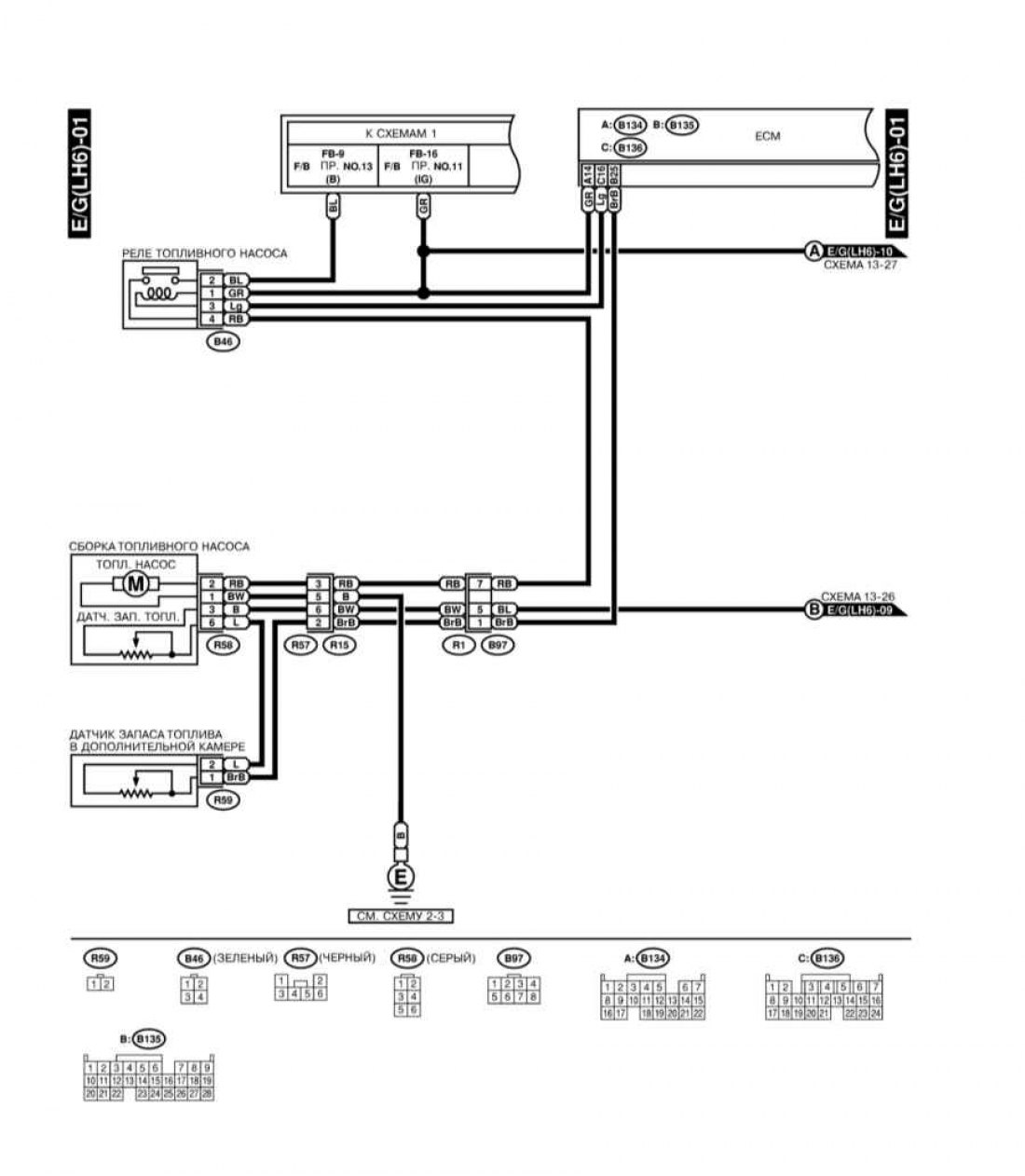

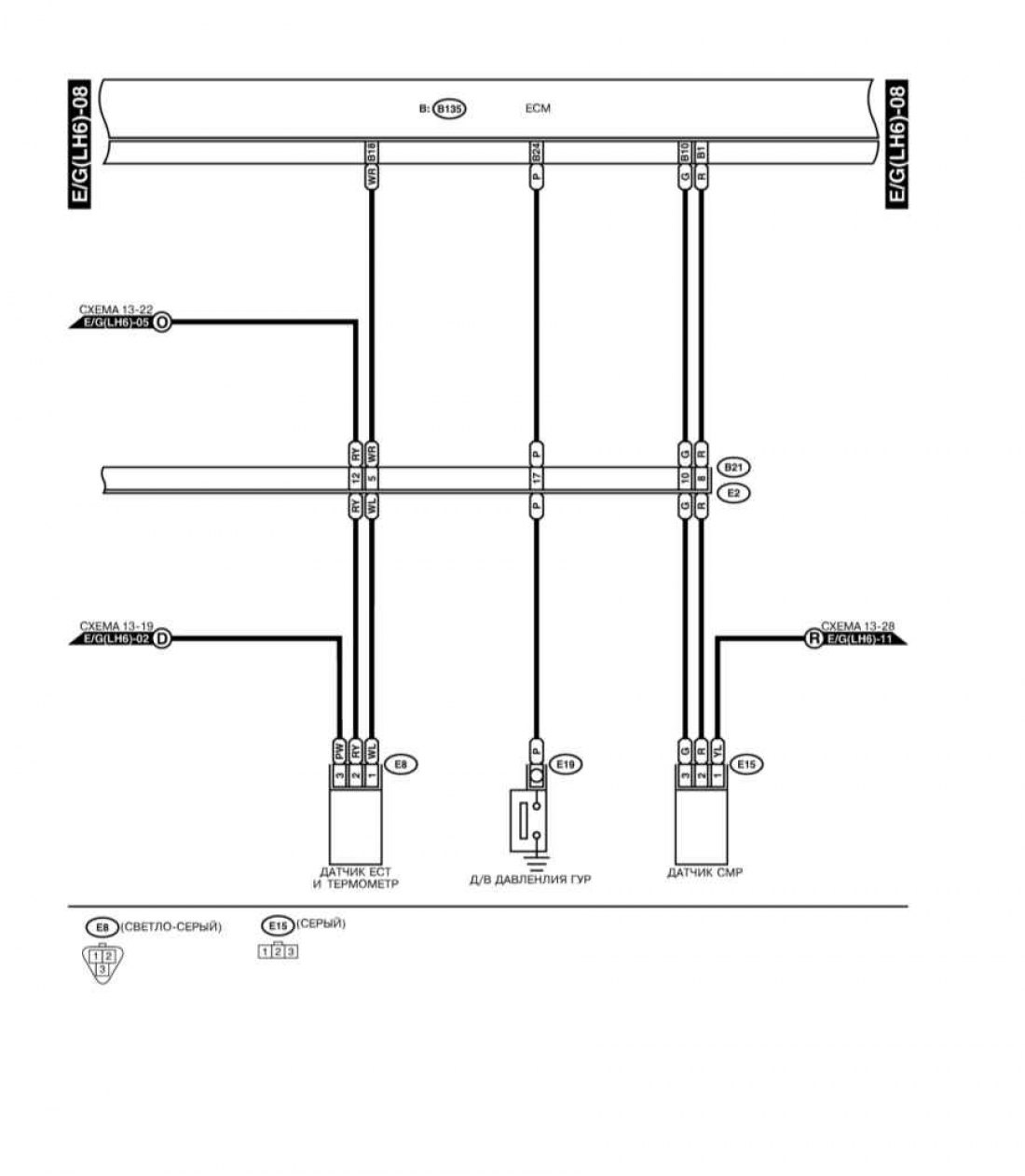

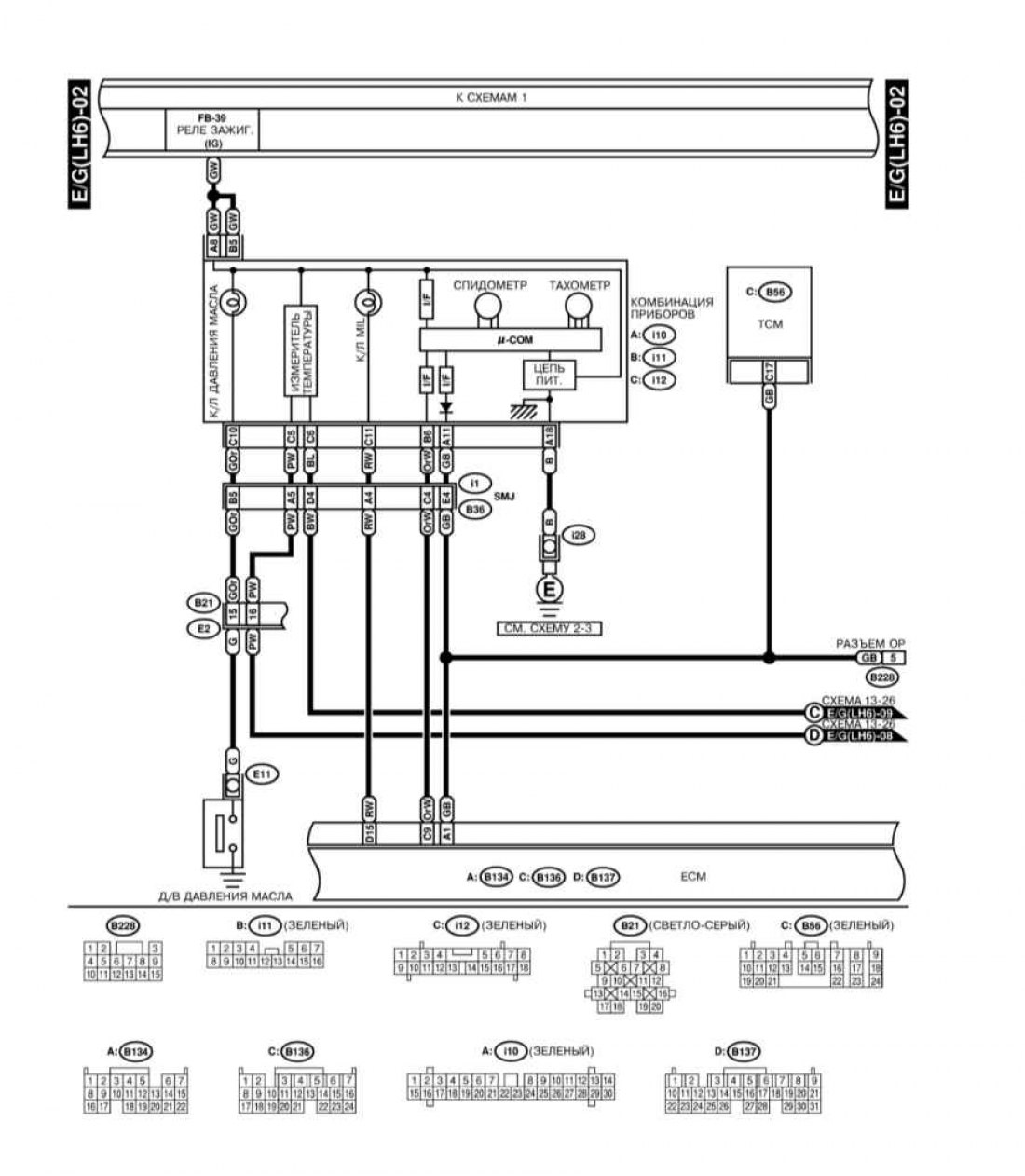

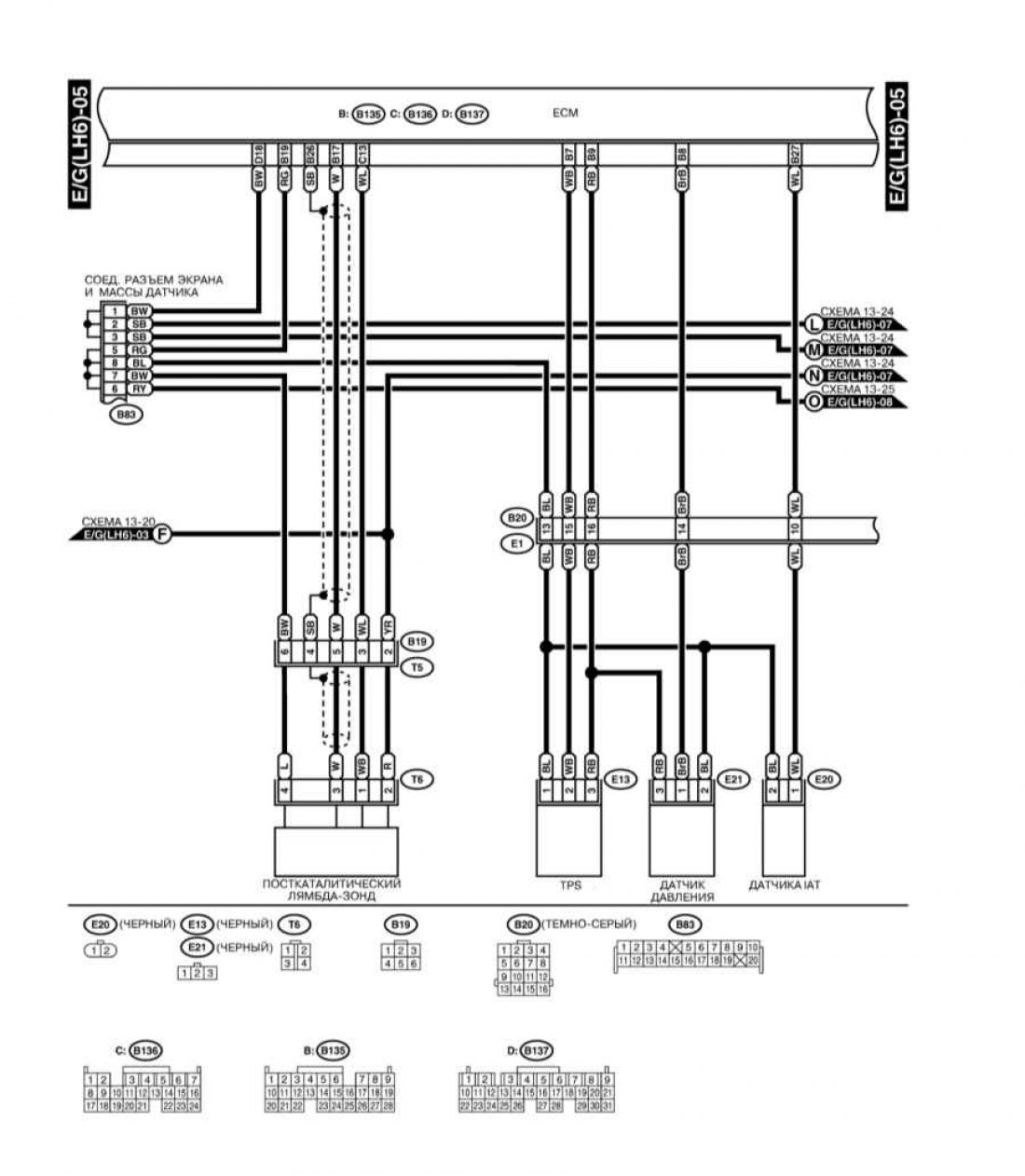

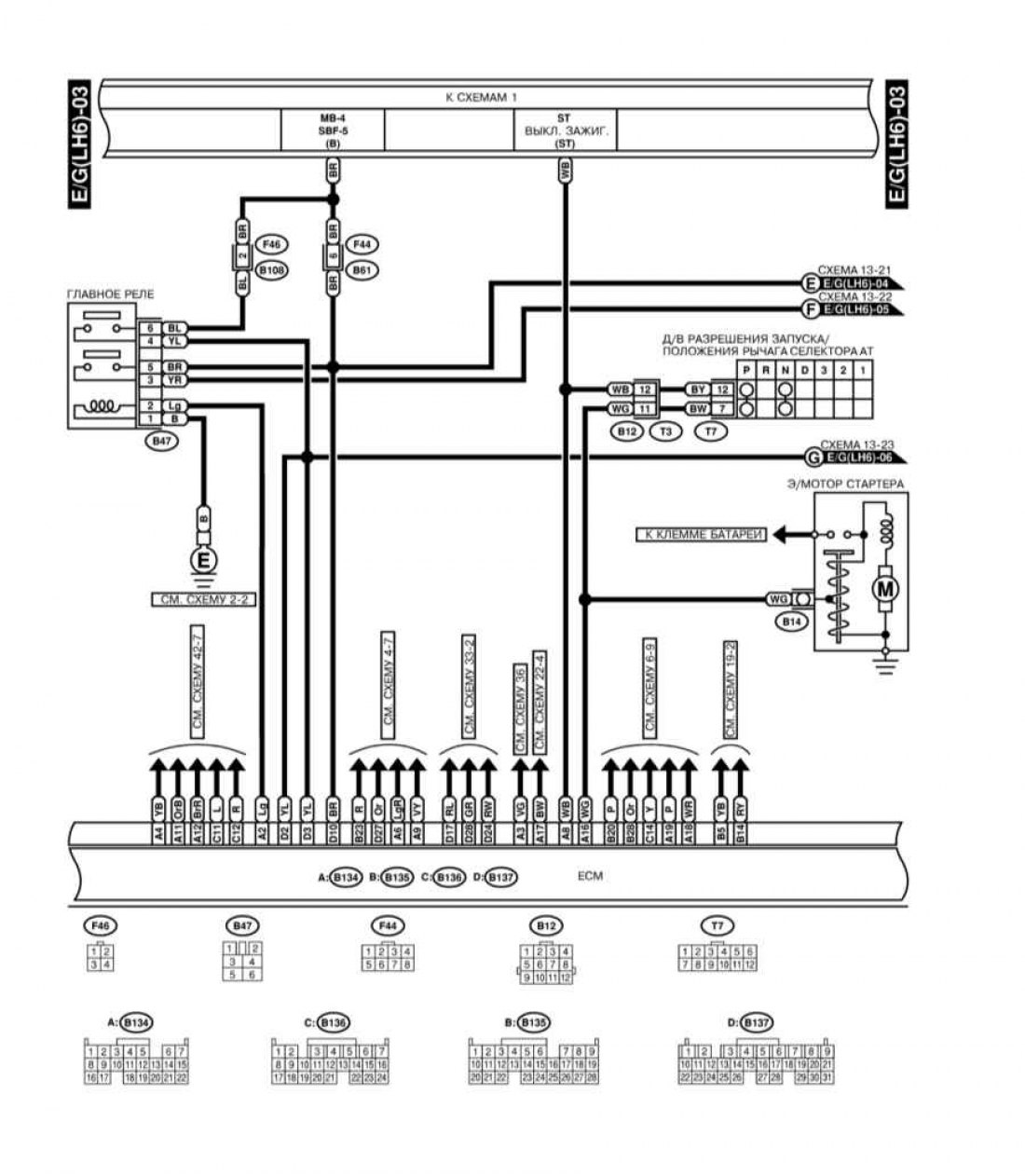

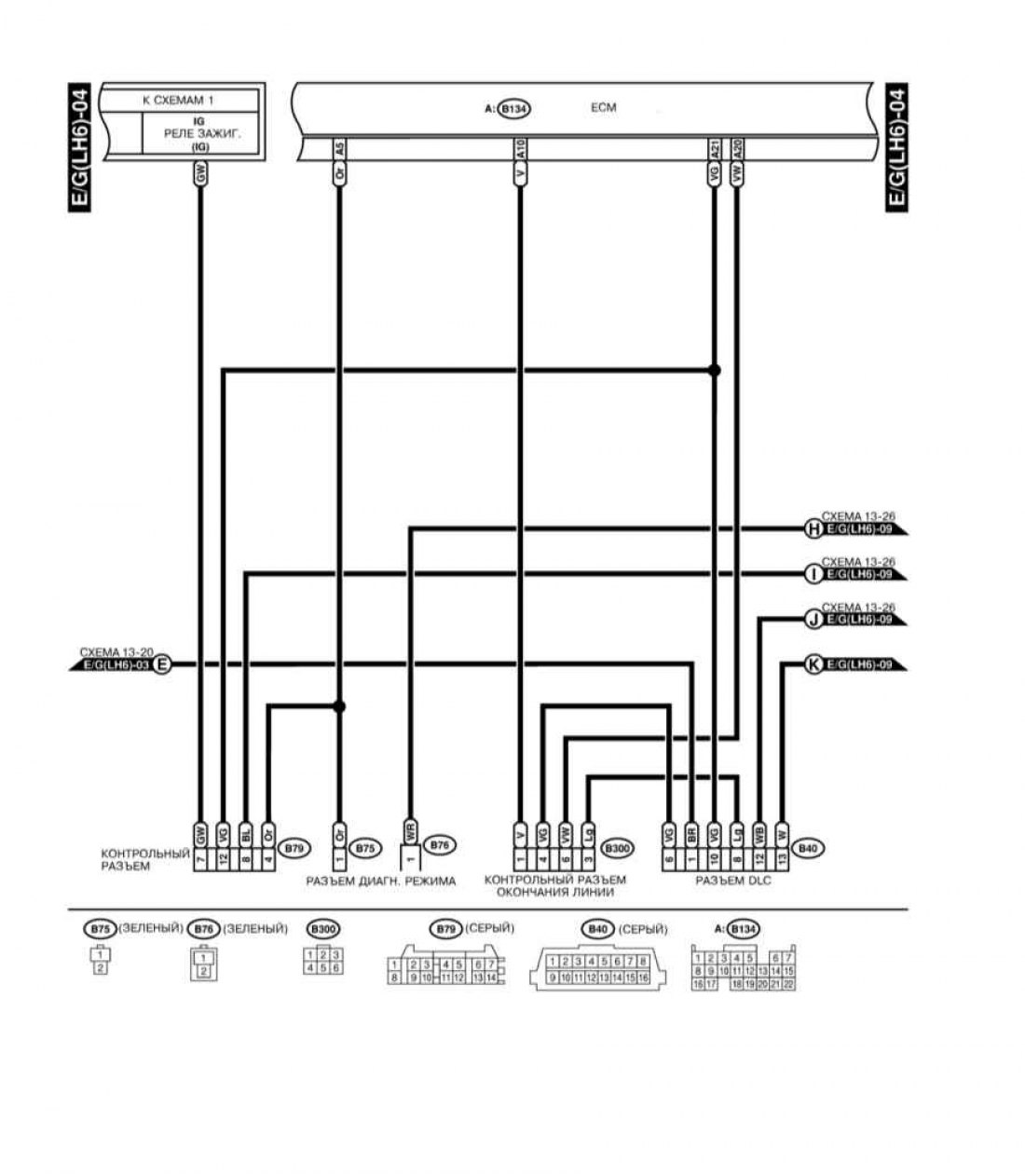

6-цилиндровые модели

Обозначения цветов изоляции электропроводки и контактных разъемов находятся здесь →
