- снимите переднее сиденье;
- под передним сиденьем сдвиньте карман для мелкого багажа;
- снимите карман в спинке переднего сиденья, потянув его вниз;

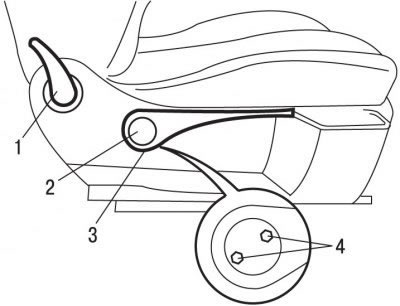

Рис. 10.83. Расположение крепления регулировок сидения: 1 - рычаг регулировки наклона спинки; 2 - крышка крепления рычага; 3 - рычаг регулировки положения сиденья по высоте; 4 - винты крепления рычага
- освободите из фиксаторов рычаг 1 (рис. 10.83) регулировки наклона спинки сиденья;
- снимите крышку 2, выверните винты 4 и снимите рычаг 3 регулировки положения сиденья по высоте;

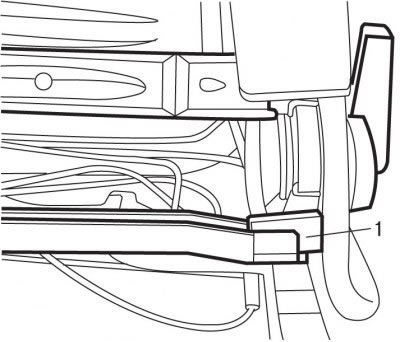

Рис. 10.84. Расположение усилителя (1) переднего сиденья
- снимите с сиденья усилитель 1 (рис. 10.84);

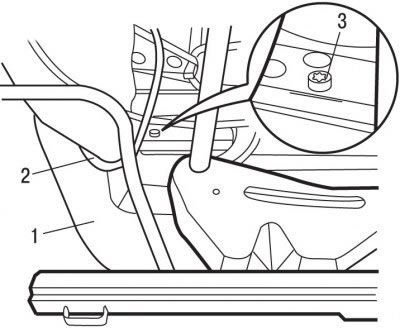

Рис. 10.85. Крепление сидения: 1 - отделка сиденья; 2 - электрический разъем; 3 - болт
- вывинтите болт 3 (рис. 10.85), отодвиньте отделку 1 со стороны привода регулировки сиденья и отсоедините электрический разъем 2;

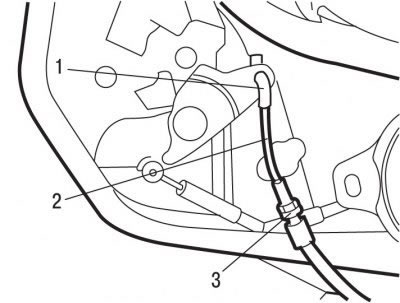

Рис. 10.86. Крепление троса: 1 - рычаг механизма привода откидывания вперед спинки сиденья; 2 - трос; 3 - оболочка троса
- отсоедините трос 2 (рис. 10.86) от рычага 1 механизма привода откидывания вперед спинки сиденья и оболочку троса 3;

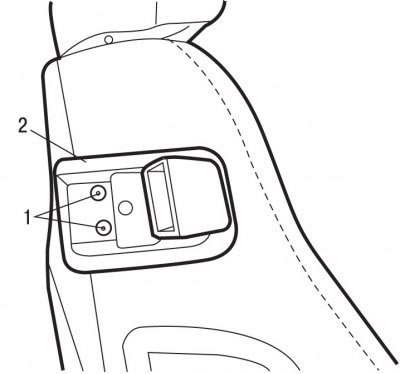

Рис. 10.87. Расположение заклепок (1) крепления блока (2) на переднем сидении
- сверлом диаметром 7,5 мм высверлите заклепки 1 (рис. 10.87) и снимите блок 2;

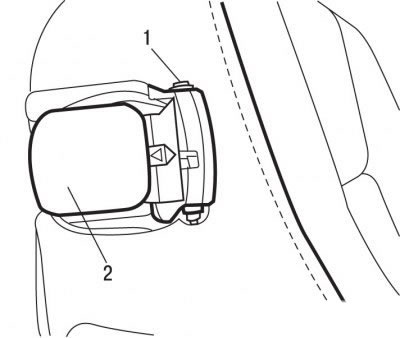

Рис. 10.88. Расположение оси (1) ручки (2) привода механизма откидывания вперед спинки сиденья
- сдвиньте обивку сиденья для того, чтобы получить доступ к оси 1 (рис. 10.88) поворотного кронштейна;
- снимите ось поворотного кронштейна;
- снимите ручку 2 привода механизма откидывания вперед спинки сиденья;
- снимите ось крепления троса к ручке привода механизма откидывания вперед спинки сиденья;
- освободите крепление оболочки троса и снимите трос привода механизма откидывания вперед спинки сиденья с переднего сиденья;
Установку проводите в последовательности, обратной снятию, с учетом того, что в процессе установки под сиденьем не должен размещаться карман для мелкого багажа.

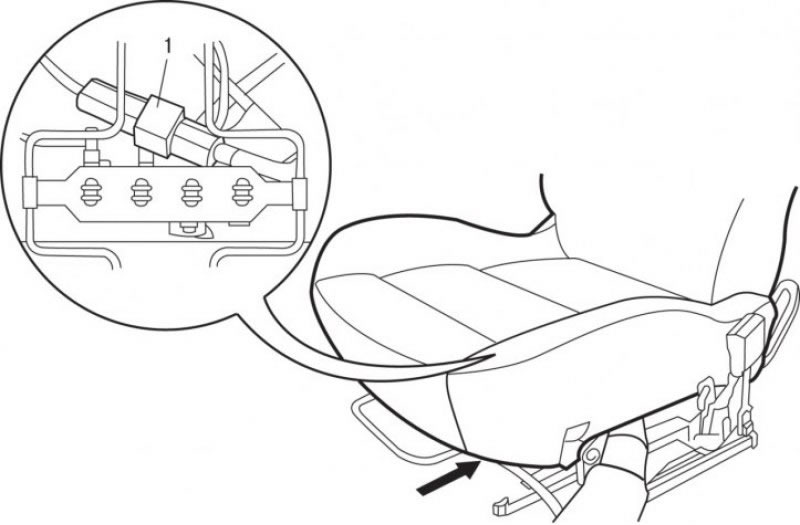

Рис. 10.89. Расположение блока регулировки (1) троса привода механизма откидывания вперед спинки сиденья
Регулировка троса откидывания вперед спинки сиденья осуществляется с помощью блока регулировки 1 (рис. 10.89), который установлен под подушкой сиденья.
Для регулировки троса откидывания вперед спинки сиденья:

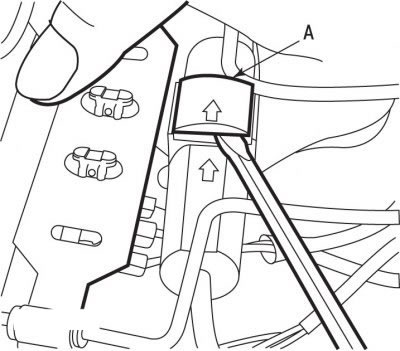

Рис. 10.90. Поднятие блокировочной кнопки (А) лезвием плоской отвертки для разблокировки троса в блоке регулировки
- лезвием плоской отвертки поднимите блокировочную кнопку А (рис. 10.90), чтобы разблокировать трос в блоке регулировки;
- убедитесь, что трос свободно перемещается свободно в блоке регулировки;

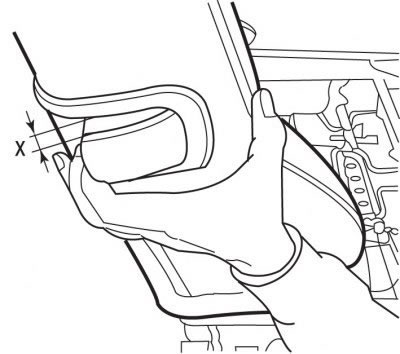

Рис. 10.91. Отведение ручки привода механизма откидывания вперед спинки сиденья: Х = 10 мм
- отведите на 10 мм ручку привода механизма откидывания вперед спинки сиденья (рис. 10.91);
- одновременно опустите блокировочную кнопку А (см. рис. 10.90) блока регулировки под сиденьем;
- проверьте регулировку, произведя несколько раз манипуляций с сиденьем.
