- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- снимите автомагнитолу;
- снимите пепельницу;

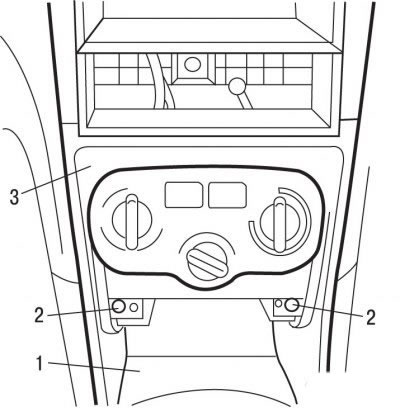

Рис. 10.77. Нижняя центральная часть панели приборов: 1 - резиновая отделка; 2 - фиксаторы; 3 - нижняя часть центральной панели
- освободите два фиксатора 2 (рис. 10.77);
- снимите резиновую отделку 1 карманов для багажа в нижней центральной части панели приборов;
- освободите из фиксаторов гофрированный защитный кожух рычага переключения передач и верхнюю часть 3 нижней центральной части панели приборов;
- пропустите гофрированный защитный чехол рычага переключения передач через нижнюю центральную часть панели приборов 3, приняв меры предосторожности, чтобы не повредить чехол;
- снимите нижнюю центральную часть панели приборов;
- отодвиньте блок пепельницы, предварительно отсоединив лампу подсветки.
Установку проводите в последовательности, обратной снятию, с учетом следующего:
- установите на место блок пепельницы, предварительно установив на место лампу подсветки;

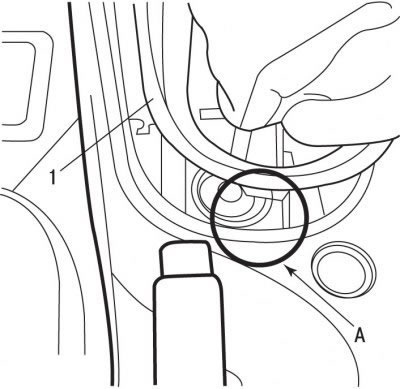

Рис. 10.78. При установке нижней центральной части панели приборов (1) лапка передней панели должна войти в гнездо (A) центральной консоли
- вставьте нижнюю лапку передней панели 1 в гнездо A (рис. 10.78) центральной консоли;
- подсоедините провод «массы» к аккумуляторной батарее;
- инициируйте все электронные системы.
