- поднимите стекло вверх до упора;
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- снимите панель обивки передней двери;

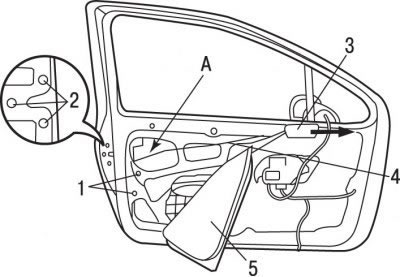

Рис. 10.12. Снятие замка передней двери: 1 - винты; 2 - винты; 3 - внутренняя ручка открытия двери; 4 - тяга; 5 - пылевлагозащитная пленка; А - отверстие во внутренней панели двери
- с внутренней задней стороны двери отклейте сверху и снизу пылевлагозащитную пленку 5 (см. рис. 10.12);
- снимите внутреннюю ручку 3 открытия двери, потянув ее по направлению к петлям двери;
- освободите из фиксаторов тягу 4 внутренней ручки открытия двери;
- отверните винты 1 крепления задней направляющей стекла двери;
- снимите заднюю направляющую стекла двери через отверстие А во внутренней панели двери;
Рис. 10.13. Снятие электрического разъема: 1 - электрический разъем; 2 - тяга наружной ручки открытия двери; 3 - тяга замка передней двери
- отсоедините тягу 2 (см. рис. 10.13) от рычага наружной ручки открытия двери;
- отсоедините тягу 3 от рычага замка передней двери;
Рис. 10.14. Снятие наружной ручки двери: 1 - рычаг; 2 - наружная ручка двери
- отоприте замок, потянув за рычаг 1 (рис. 10.14) сначала вниз (в направлении В), затем по направлению к двери (С);
- снимите декоративную накладку цилиндра замка;
- снимите наружную ручку 2 двери;

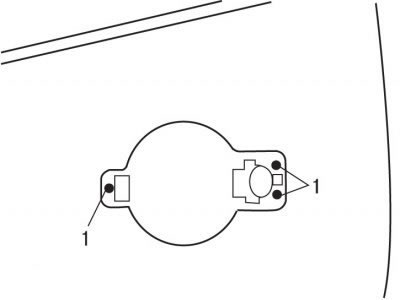

Рис. 10.15. Расположение заклепок (1) крепления кронштейна цилиндра замка
- высверлите заклепки 1 (рис. 10.15) крепления кронштейна цилиндра замка;
- снимите кронштейн цилиндра замка;

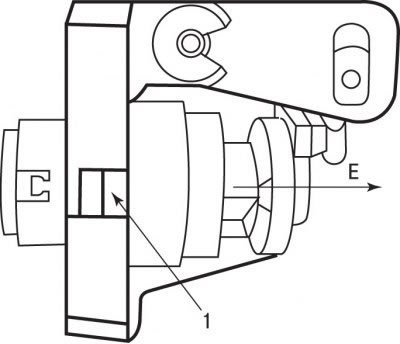

Рис. 10.16. Расположение фиксатора (1) и направление снятия (Е) цилиндра замка с кронштейна
(Смотрите оригинал на указанном сайте www.AutoInstruction.ru)
- лезвием отвертки нажмите фиксатор 1 и, потянув в направлении стрелки Е, показанной на рис. 10.16 снимите цилиндр замка с кронштейна.
Для установки цилиндра замка передней двери:
- закрепите пылевлагозащитную пленку, установив ее без складок и разрывов;
- поверхность, на которую приклеивается пылевлагозащитная пленка, должна быть идеально чистой;
- дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего:
- установите панель обивки передней двери;
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работоспособность электрического оборудования;
- инициируйте все электронные системы.
