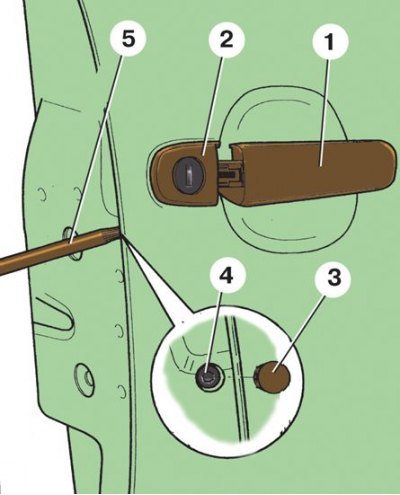

Снятие цилиндра замка
1 – наружная ручка; 2 – цилиндры; 3 – заглушка; 4 – болт; 5 – торцовый ключ

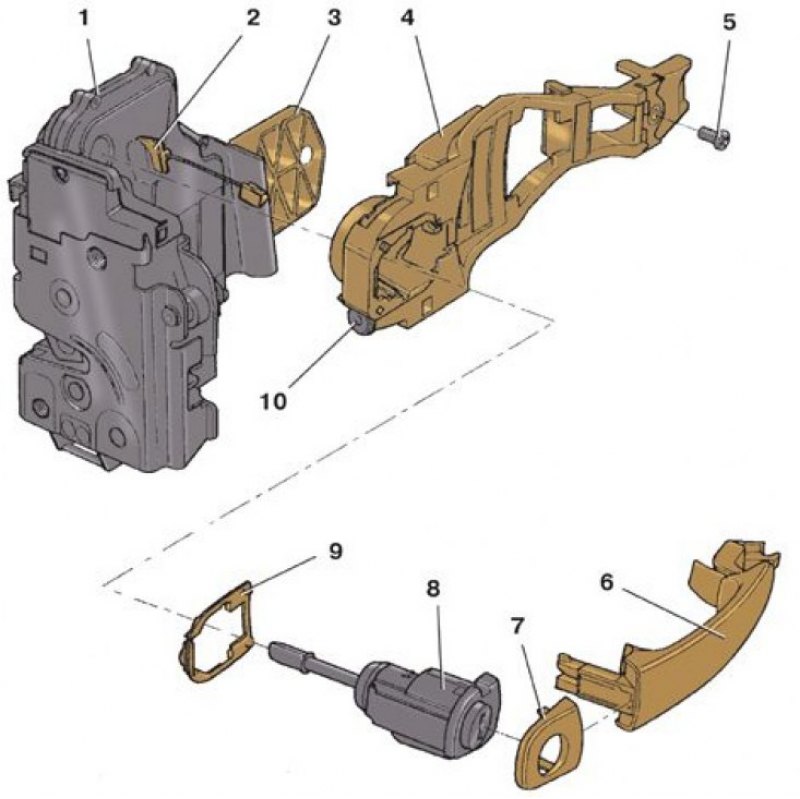

Детали замка двери
1 – замок; 2 – тяга наружной ручки; 3 – кронштейн; 4 – держатель; 5 – винт крепления держателя; 6 – наружная ручка; 7 – облицовка цилиндра; 8 – цилиндр замка двери; 9 – прокладка цилиндра; 10 – болт крепления цилиндра
1. Откройте дверь и, аккуратно поддев отверткой, снимите заглушку 3 (см. рис. Снятие цилиндра замка).
2. Оттяните наружную ручку 1 двери и, удерживая ее в этом положении, отверните торцовым ключом 5 болт 4 крепления цилиндра на 2–3 оборота. Затем выньте цилиндр 2 на себя.
Внимание! Отворачивайте болт 4 ровно на столько, чтобы можно было вынуть цилиндр замка. В противном случае фиксатор цилиндра упадет внутрь двери.
3. Снимите прокладку 9 (см. рис. Детали замка двери) цилиндра.
4. Снимите с цилиндра 8 замка облицовку 7.
5. Установите цилиндр замка в обратном порядке.
