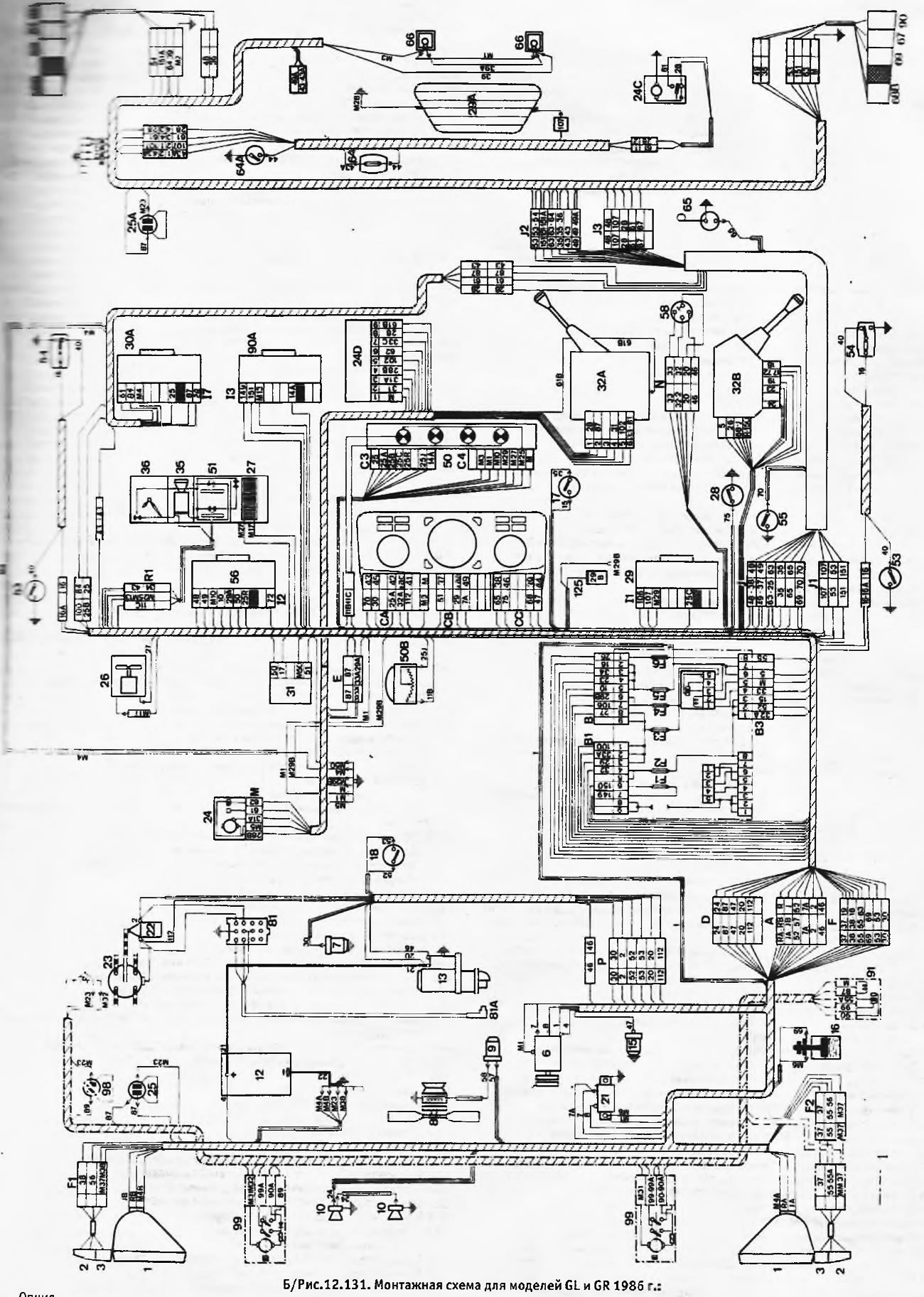

Рис. 12.131. Монтажная схема для моделей GL и GR 1986 г
- 1 Опция
Ключ к данной монтажной схеме находится здесь »
Рис. 12.131. Монтажная схема для моделей GL и GR 1986 г (Peugeot 305)
Ключ к данной монтажной схеме находится здесь »
