Рис. 12.129. Монтажная схема для моделей Estate и Van выпуска до 1981 г [
Peugeot 305
]
Главная
Пежо
300
1977-1989
Электрооборудование
Электрические схемы
0

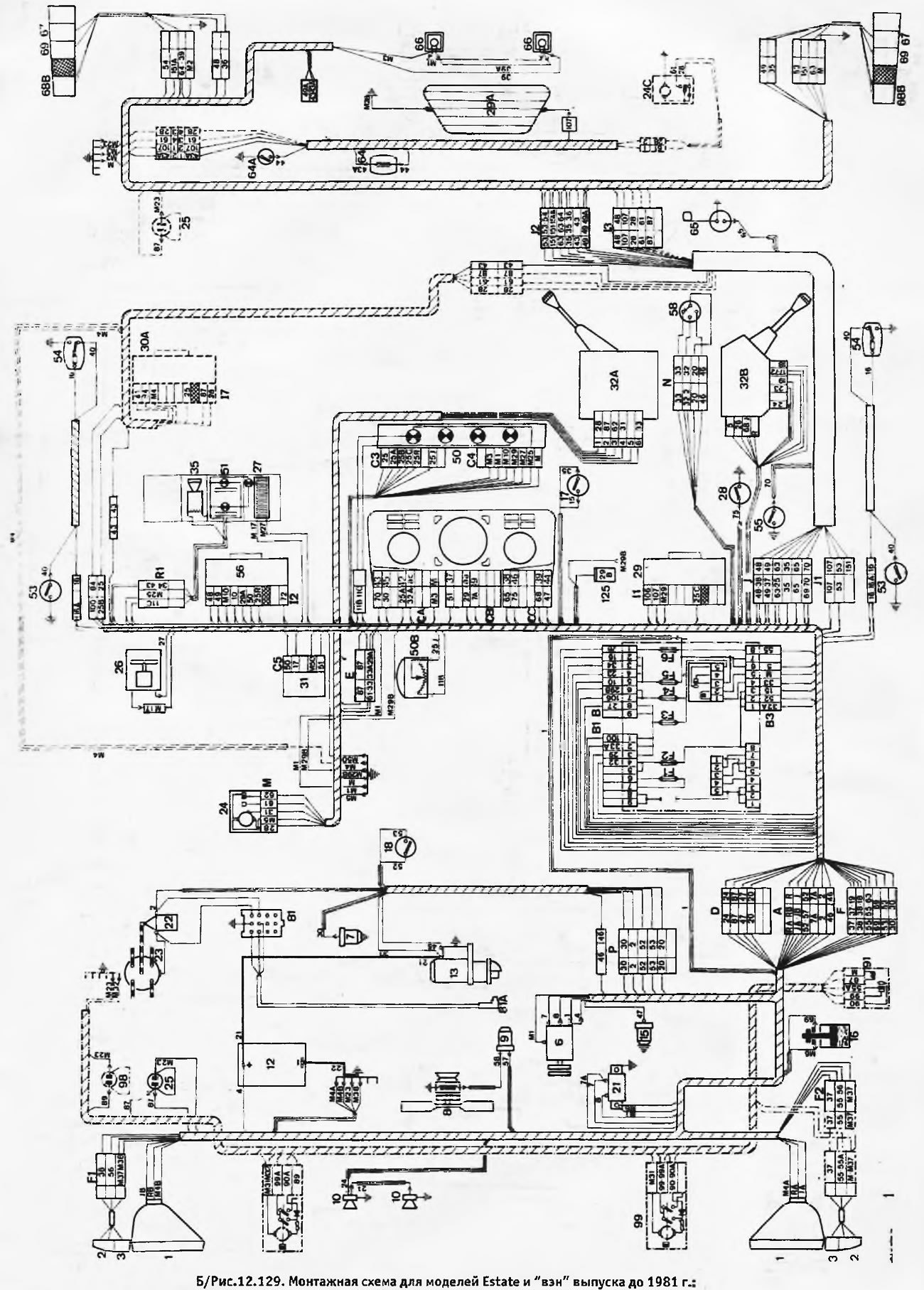

Рис. 12.129. Монтажная схема для моделей Estate и Van выпуска до 1981 г
Открыть большую картинку в новой вкладке »
1 Опция
Ключ к данной монтажной схеме находится
здесь »
◀ Предыдущая
Пежо 305: Электрические схемы
Следующая ▶
Рис. 12.128. Монтажная схема для моделей GT выпуска с 1983 г
Рис. 12.127. Монтажная схема для моделей S выпуска с 1981 г
Рис. 12.126. Монтажная схема для моделей SR выпуска с 1983 г
Рис. 12.125. Монтажная схема для моделей GR и SR 1980-1982 г
Рис. 12.124. Монтажная схема для моделей GR и SR 1979 и 1980 г
Рис. 12.123. Монтажная схема для моделей Saloon и GL выпуска с 1981 г
Рис. 12.122. Монтажная схема для моделей Saloon и GL 1980 и 1981 г
Рис. 12.121. Монтажная схема для моделей GL 1979 и 1980 г
Рис. 12.120. Схема центрального замка с отпиранием и запиранием дверей без ключа
Рис. 12.119. Монтажная схема системы центрального замка (типичная)
Рис. 12.130. Монтажная схема для моделей Estate (кроме SR) и Van выпуска с 1981 г
Рис. 12.131. Монтажная схема для моделей GL и GR 1986 г
Рис. 12.132. Монтажная схема для моделей Estate и Van 1986 г
Рис. 12.133. Монтажная схема для моделей GL и GR1986 г
Рис. 12.134. Монтажная схема для моделей GL и GR 1987 г
Рис. 12.135. Схема для моделей Estate и GTX с автоматической коробкой 1986 г
Рис. 12.136. Схема для моделей Estate и GTX с автоматической коробкой 1987 г
Рис. 12.137. Монтажная схема для моделей GTX
Рис. 12.138. Монтажная схема для моделей GT с автоматической коробкой передач
Рис. 12.139. Монтажная схема для системы приглушенного ближнего света фар
