Снимите следующие детали:
- воздушный дефлектор (4);
- воздушным резонатор (5);
- болт (2);
- соединительный элемент воздухозаборника (3).
Отсоедините электрический разъем датчика положения распредвала (в зоне «а»).
Освободите фиксаторы в зоне «b».
Примечание. При снятии используйте ветошь для защиты оборудования от вытекающего из отверстия масла.

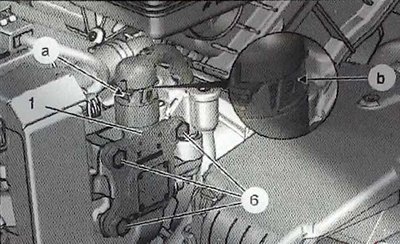

Отверните болты (6) и снимите датчик (1).
Внимание. При повторном использовании датчика замените прокладку.
Примечание. Очистите зону установки датчика и проверьте отсутствие следов ударов и царапин.
Установите детали в обратном порядке.
Момент затяжки болтов крепления датчиков: 8 Нм.
