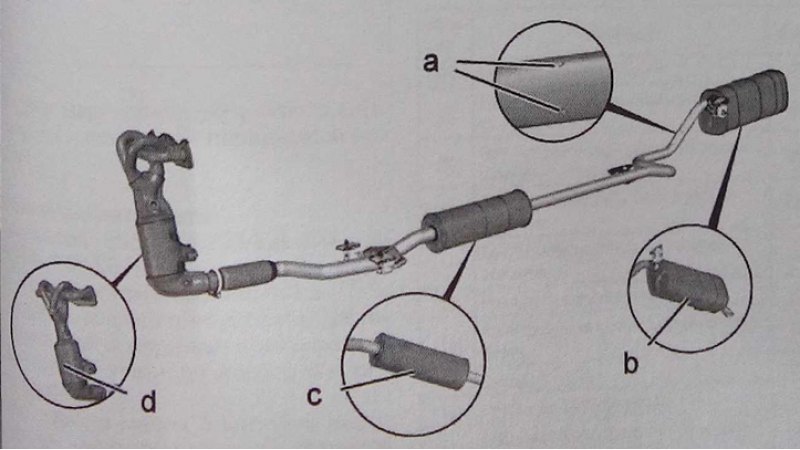

- «а» точки разметки зон резки выпуск ной системы.
- «b» зона маркировки: под задним глушителем.
- «с» зона маркировки: под промежуточным глушителем.
- «d» зона маркировки: каталитический нейтрализатор.

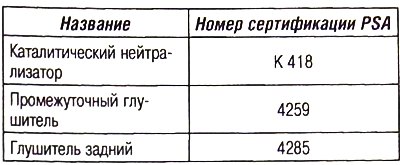

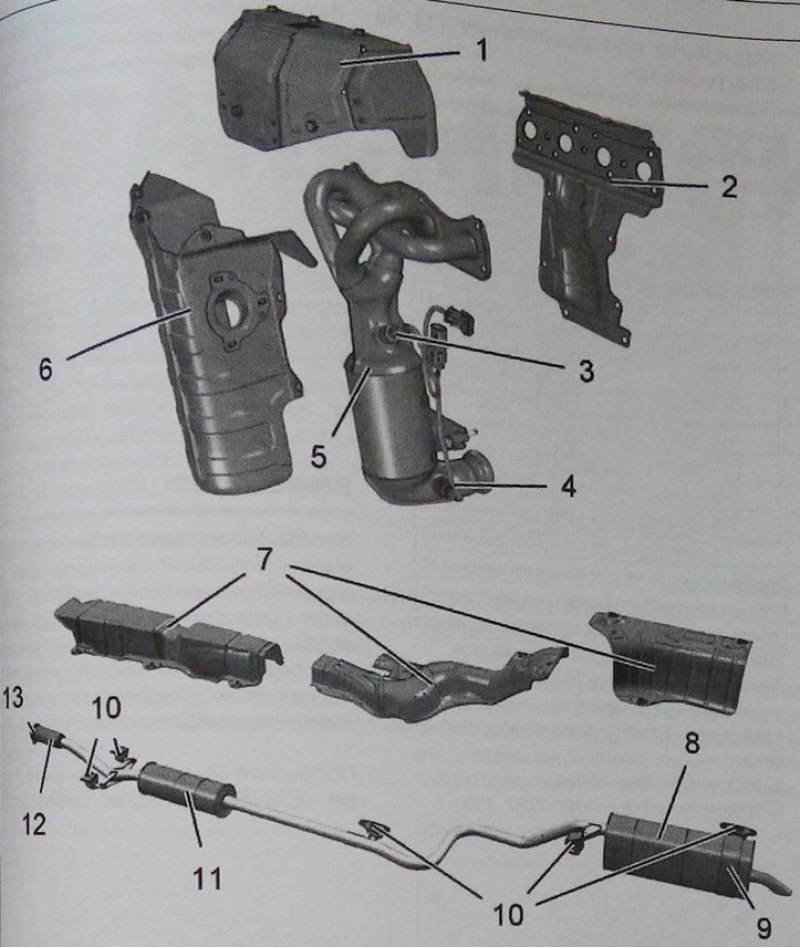

Выпускная система (бензиновый двигатель): 1 - верхняя тепловая защита коллектора/ каталитического нейтрализатора; 2 - уплотнение тепловой защиты коллектора/каталитического нейтрализатора выпускной системы; 3 - верхний лямбда-зонд каталитического нейтрализатора; 4 - нижний лямбда-зонд каталитического нейтрализатора; 5 - коллектор / каталитический нейтрализатор выпускной системы; 6 - передняя тепловая защита коллектора/каталитического нейтрализатора; 7 - теплозащитные экраны; 8 - глушитель задний; 9 - крепежный хомут глушителя выпускной системы (задний); 10 - крепления : выпускная система; 11 - промежуточный гонитель; 12 - шланг; 13 - хомут крепления выпускной системы к коллектору/каталитическому нейтрализатору.
