Снимите:
- дополнительный фонарь стоп-сигнала;
- щетку стеклоочистителя;
- регистрационный знак.

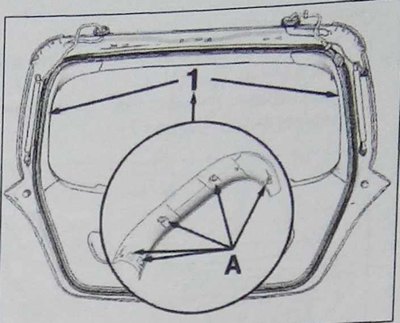

Отсоедините панели отделки (1) стоек проема двери багажного отделения (в зоне «А»).
Снимите панели отделки (1).

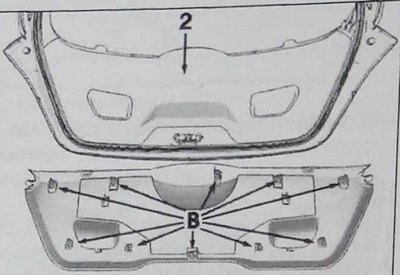

Отсоедините панели отделки двери багажного отделения (2) (в зоне «В»). Снимите отделку двери багажного отделения (2).
 |
 |

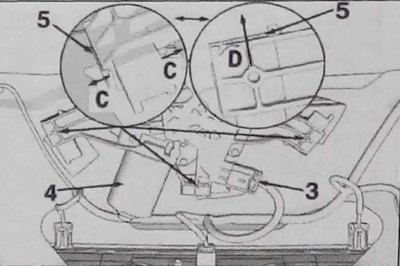

Отсоедините разъем (3) от двигателя стеклоочистителя (4).
Разблокируйте и одновременно потяните крепежный элемент (5) (с помощью отвертки в направлении стрелок «С — D»).
Повторите эту операцию для других креплений.

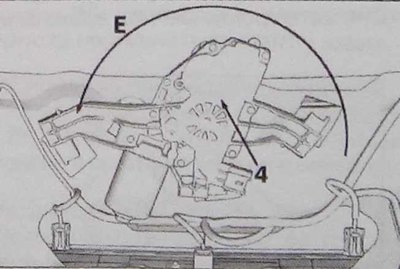

Поверните электродвигатель стеклоочистителя (4) (в направлении стрелки «Е»).
Отодвиньте и снимите электродвигатель стеклоочистителя (4).

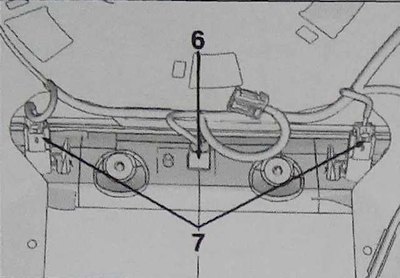

Отсоедините:
- разъем (6) ручки открывания двери задка;
- разъемы плафонов освещения номерного знака (7).
(Оригинал выложен на портале: Autoinstruction.ru)

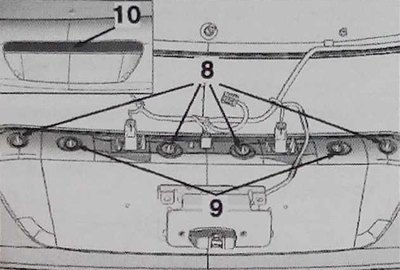

Снимите крепежные элементы (8) (декоративный элемент фонаря освещения регистрационного знака (10).
Освободите фиксаторы (9) и снимите декоративный элемент фонаря освещения регистрационного знака.

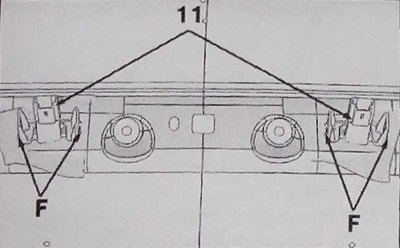

Освободите из фиксаторов фонари освещения регистрационного знака (11) (в зоне «F») и снимите.

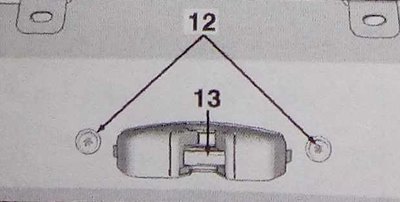

Снимите крепления (12) замка двери задка (13).
Извлеките замок двери задка (13).

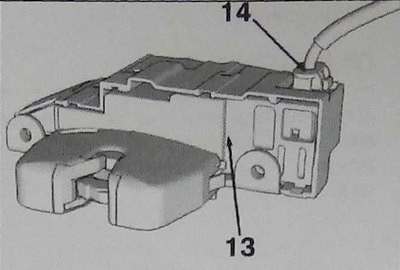

Отсоедините разъем (14).

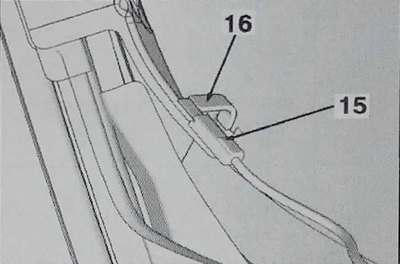

Отсоедините разъемы (15) электрообогревателя заднего стекла (16) (с каждой стороны).

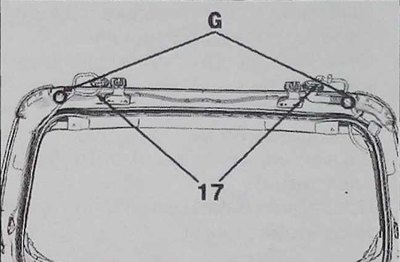

Извлеките жгуты проводов (17) через отверстия в зоне «G».

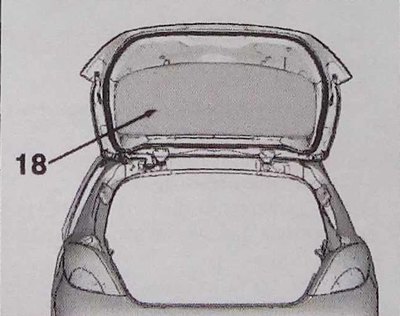

Снимите стекло (18) и дверь задка.
Установите детали в обратном порядке.
Затяните крепежные элементы (12) моментом 8 Нм.
