Примечание. Ниже приводится порядок разборки двигателей серии TU. Вследствие различий в конструкции двигателей существует разница в порядке разборки двигателей с алюминиевым и чугунным блоком цилиндров.

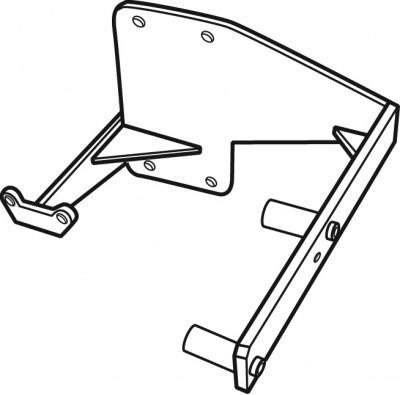

Рис. 3.3. Стенд для разборки двигателя
На рис. 3.3 показан стенд для установки двигателя при разборке.

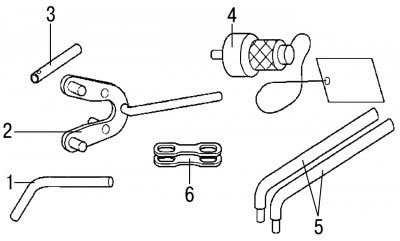

Рис. 3.4. Специальный инструмент и приспособления для разборки двигателя: 1 - приспособление для фиксации маховика двигателя; 2 - специальный ключ; 3 - приспособление для фиксации распределительного вала; 4 - стопор маховика; 5 - рычаги; 6 - зажимные пластины для удерживания гильз цилиндров (применяются при разборке двигателей с алюминиевым блоком цилиндров)
Для обеспечения удобства разборки двигателя предложен набор специального инструмента и приспособлений, который показан на рис. 3.4.
Номера специального инструмента и приспособлений для разборки двигателя по каталогу запасных частей:
- приспособление для фиксации маховика двигателя — 0132-QZ;
- специальный ключ — 0132-AA;
- приспособление для фиксации распределительного вала — 0132-R;
- рычаги — 0153-Q;
- стопор маховика — 0132-P;
- зажимные пластины для удерживания гильз цилиндров — 0132-A1Z.
