Схемы электрооборудования с 11 по 20 (Peugeot 206)

0

Схема №11

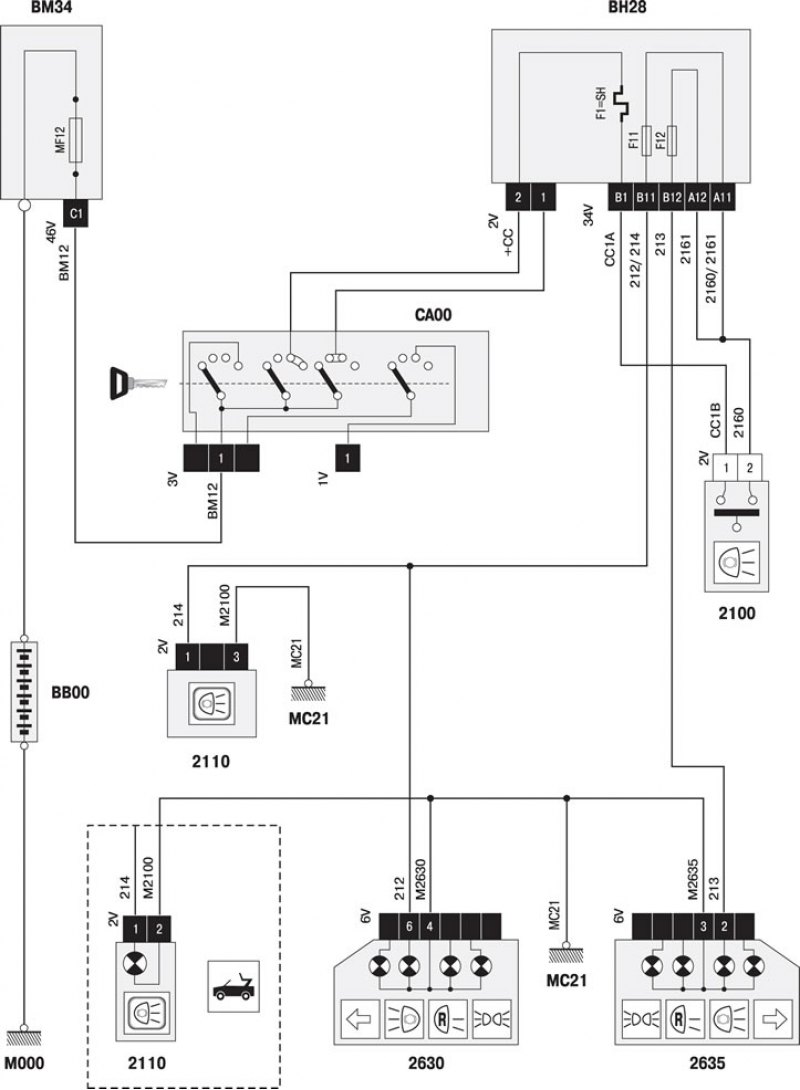

Схема №12

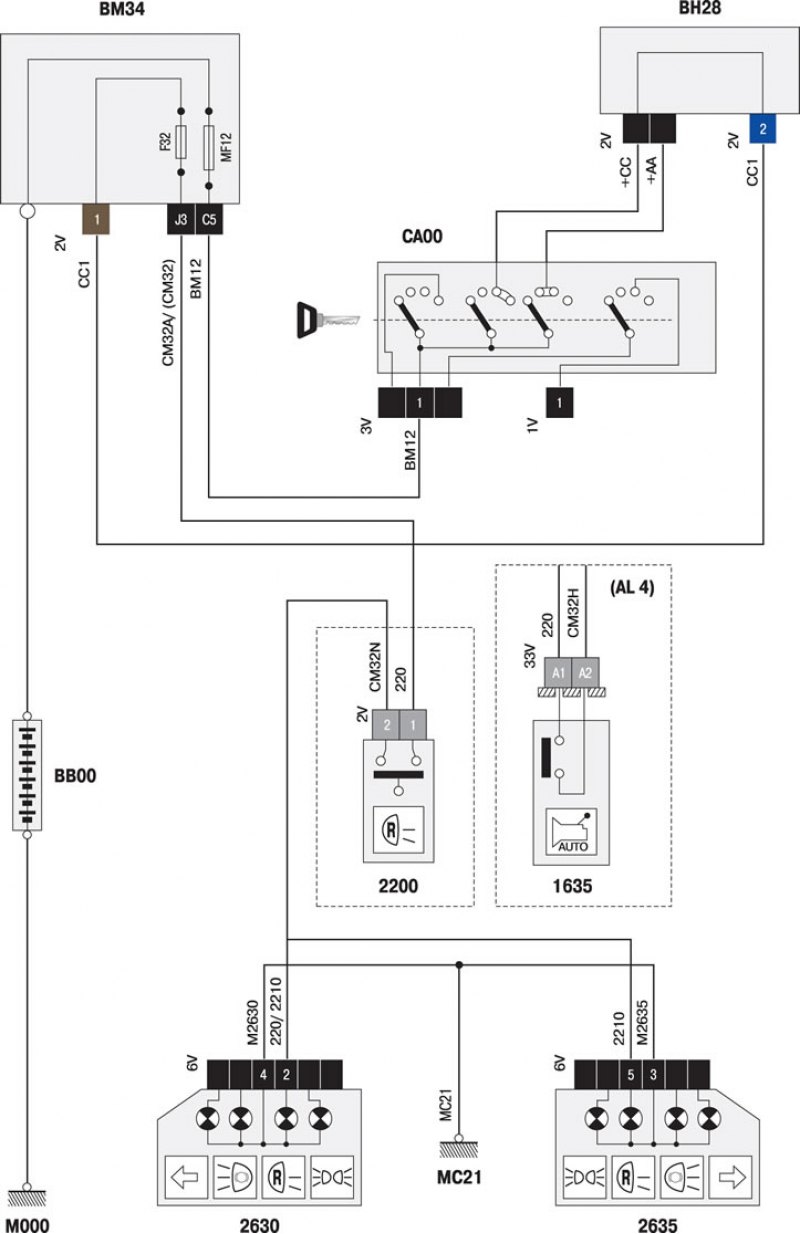

Схема №13

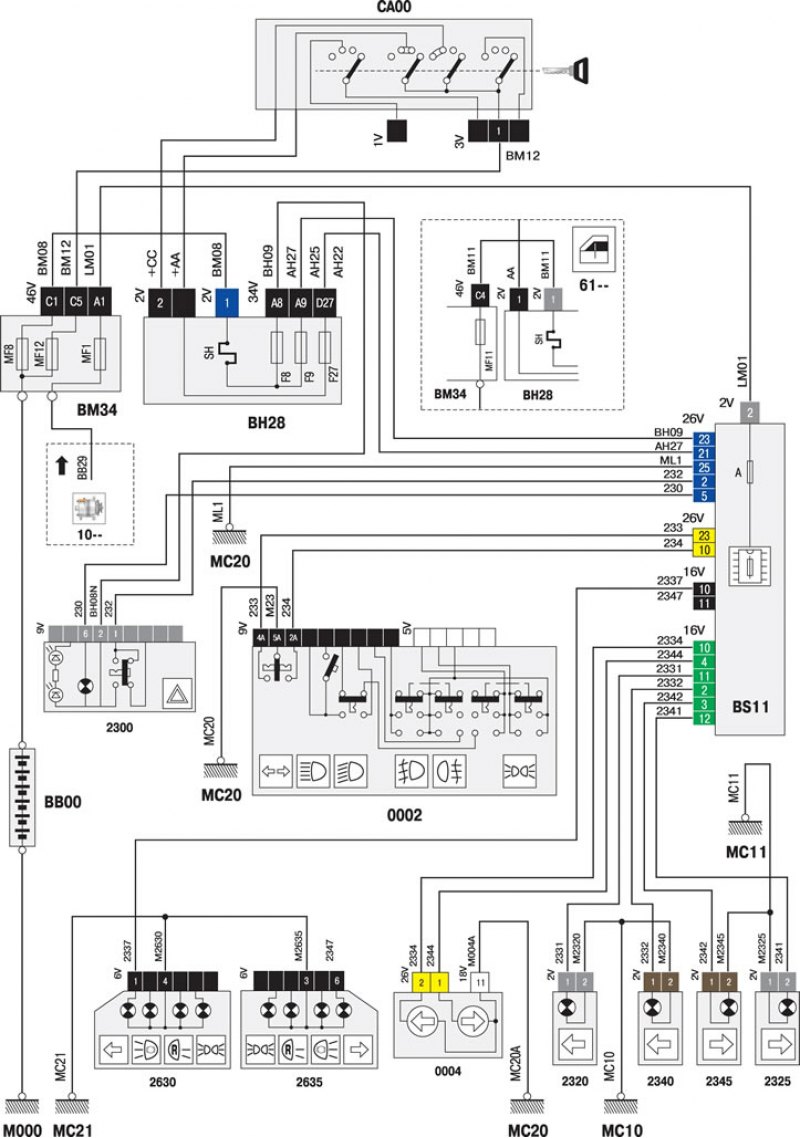

Схема №14

Схема №15

Оригинал опубликован на веб-сайте AutoInstruction.ru

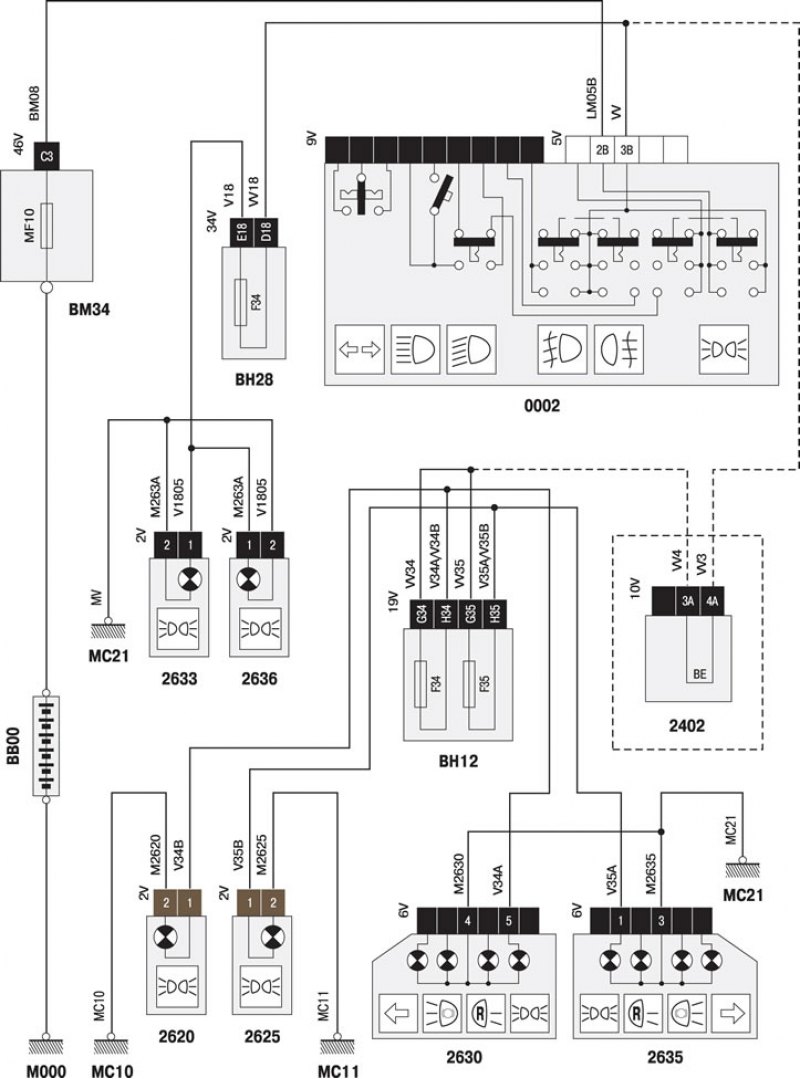

Схема №16

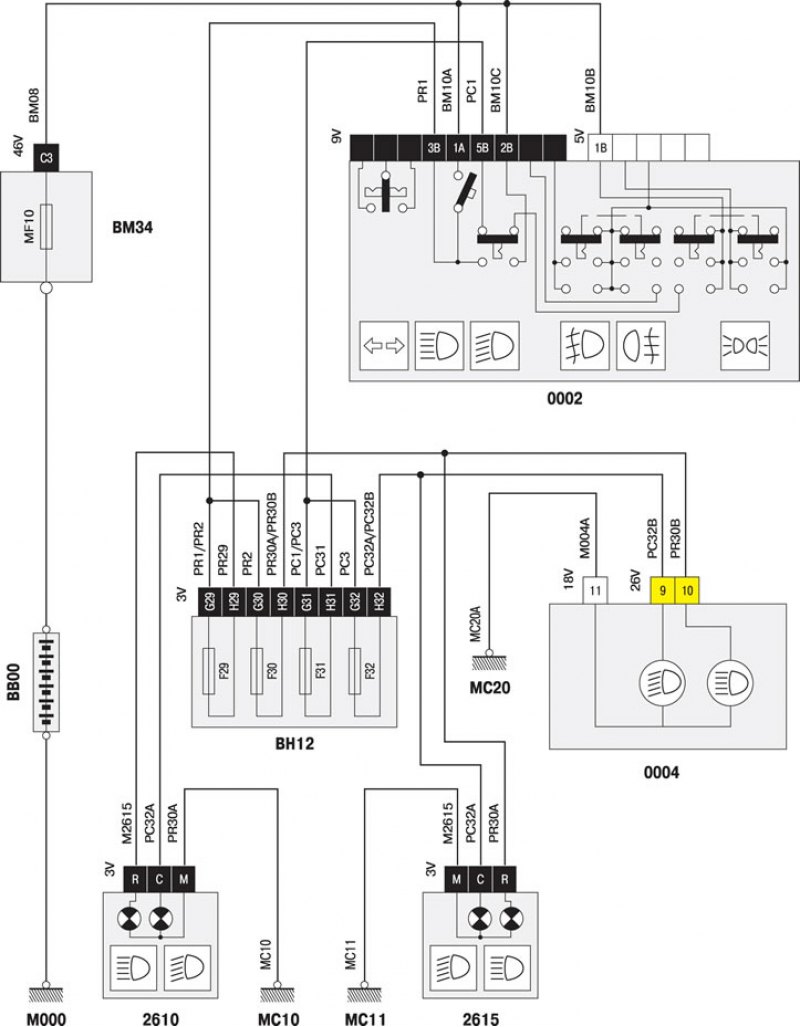

Схема №17

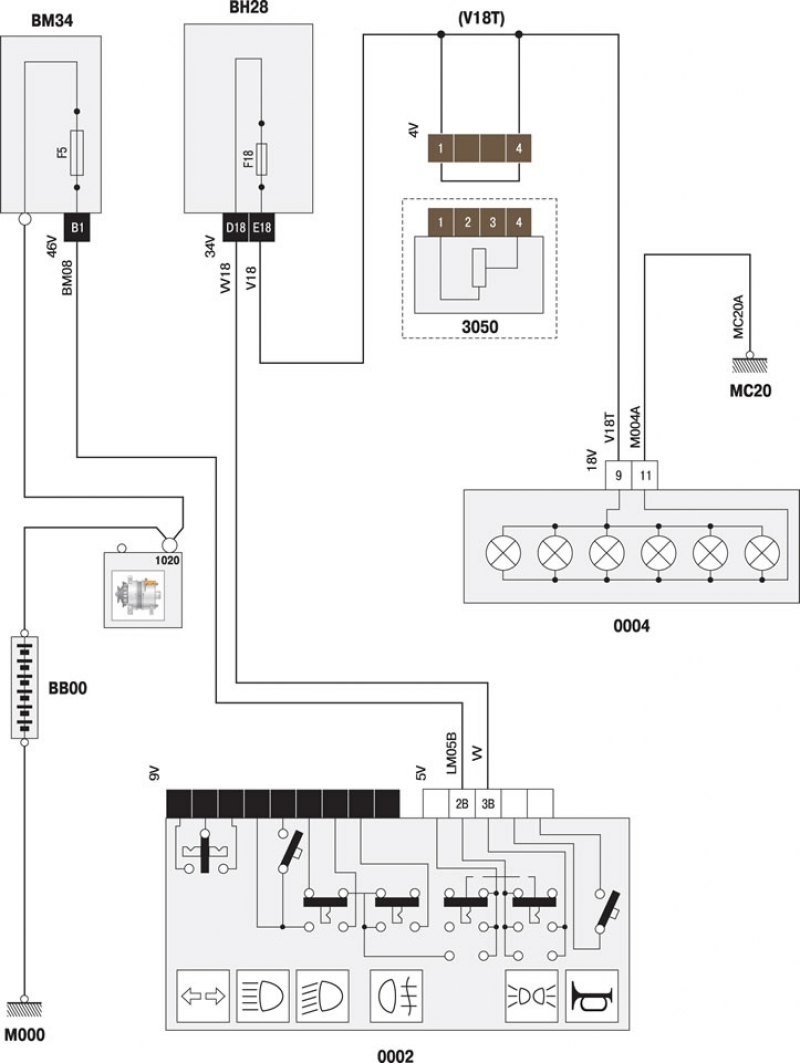

Схема №18

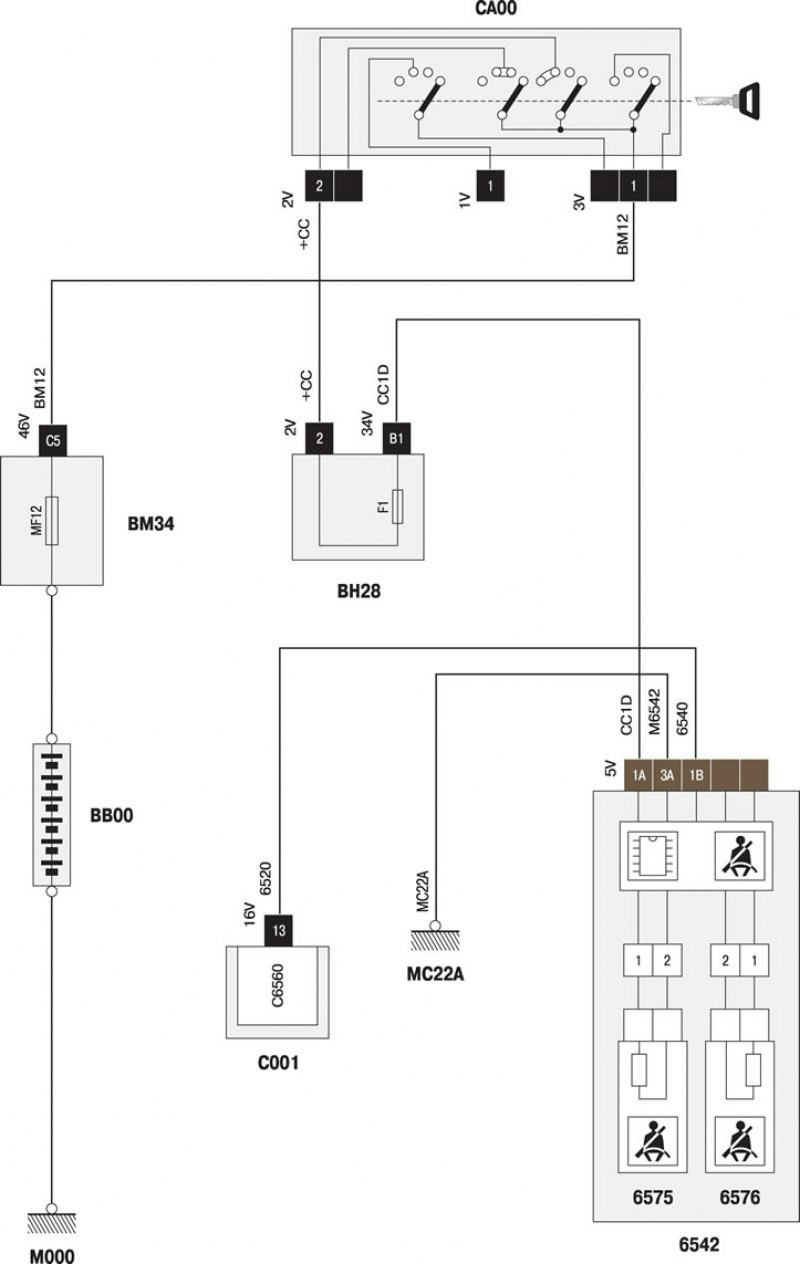

Схема №20

Кодовое обозначение элементов на электрических схемах смотрите здесь »
