- снимите заднюю полку;
- откиньте спинку или спинки заднего сиденья;

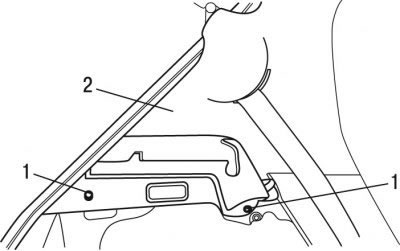

Рис. 11.41. Снятие отделки форточки: 1 - элементы крепления; 2 - отделка форточки
- снимите элементы 1 (рис. 11.41) крепления;
- снимите отделку 2 форточки;

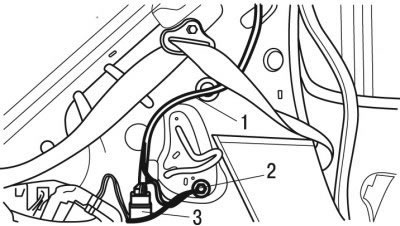

Рис. 11.42. Отсоединение жгута проводов: 1 - жгут проводов: 2 - провод «массы»; 3 - контактный разъем
(Смотрите полную версию на сайте: AutoInstruction.ru)
- освободите из фиксаторов контактный разъем 3 (рис. 11.42);
- отсоедините крепление провода 2 «массы»;
- отодвиньте жгут 1 проводов;
- отсоедините трубку стеклоомывателя с противоположной стороны;

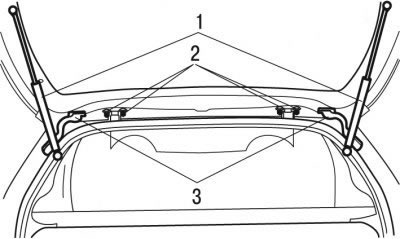

Рис. 11.43. Снятие двери багажного отделения: 1 - телескопические упоры; 2 - элементы крепления; 3 - чехлы жгутов проводов
- отодвиньте ребристые чехлы 3 (рис. 11.43), защищающие жгуты проводов;
Примечание. Для продолжения операций требуется помощник.
- удерживая дверь багажного отделения, снимите телескопические упоры 1;
- снимите элементы 2 крепления;
- снимите дверь багажного отделения.
Установку двери багажного отделения проводите в последовательности, обратной снятию.
