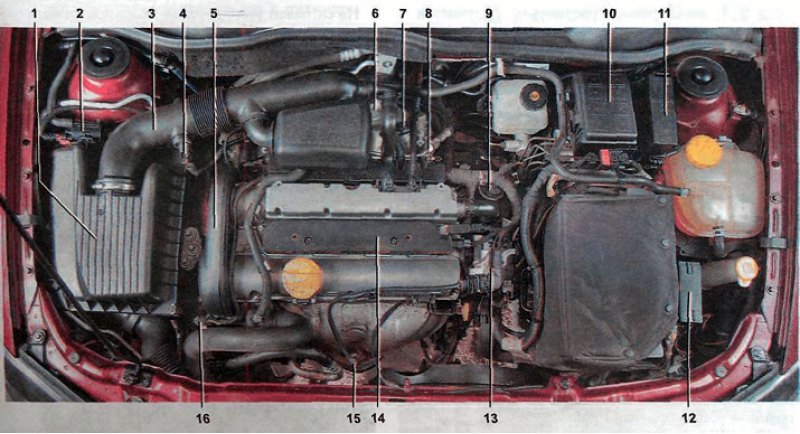

Расположение основных элементов системы управления двигателями 1,4 и 1,6 DOHC автомобиля Astra (декоративная накладка двигателя снята): 1 - воздушный фильтр; 2 - клапан продувки адсорбера; 3 - воздухоподводяший патрубок; 4 - датчик температуры поступающего в цилиндры воздуха; 5 - датчик положения распределительного вала (расположен под верхней крышкой ремня привода ГРМ); 6 - дроссельный узел; 7 - датчик абсолютного давления во впускном трубопроводе; 8 - топливная рампа; 9 - клапан системы рециркуляции отработавших газов; 10 - монтажный блок предохранителей и реле; 11 - блок предохранителей; 12 - блок реле; 13 - электронный блок системы управления двигателем (ЭБУ); 14 - модуль зажигания; 15 - управляющий датчик концентрации кислорода; 16 - датчик температуры охлаждающей жидкости.

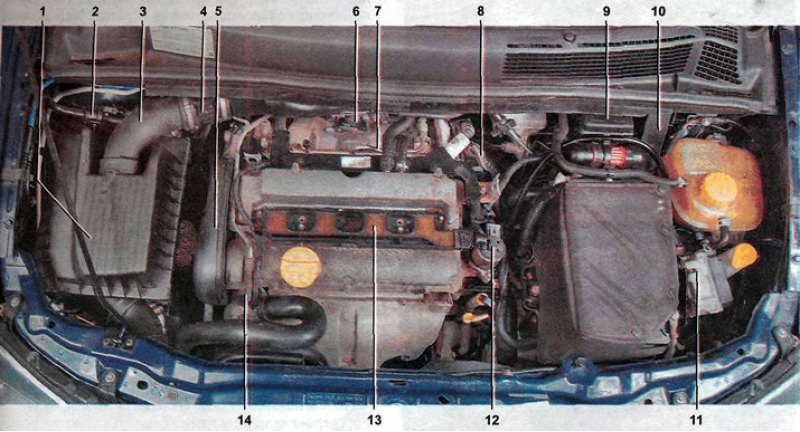

Расположение основных элементов системы управления двигателем 1,8 DOHC автомобиля Zafira (декоративная накладка двигателя снята): 1 - воздушный фильтр; 2 - клапан продувки адсорбера; 3 - воздухоподводящий патрубок; 4 - датчик массового расхода воздуха; 5 - датчик положения распределительного вала (расположен под верхней крышкой ремня привода ГРМ); 6 - дроссельный узел; 7 - топливная рампа; 8 - электронный блок системы управления двигателем (ЭБУ); 9 - монтажный блок предохранителей и реле; 10 - блок предохранителей; 11 - блок управления круиз-контролем (если установлен); 12 - клапан системы рециркуляции отработавших газов; 13 - модуль зажигания; 14 - датчик температуры охлаждающей жидкости.
