Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем цилиндр выключателя зажигания (см. выше).
3. Сжимаем фиксаторы и сдвигаем контактную группу вниз.

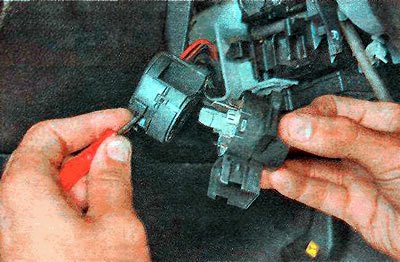

4. Через отверстие нажимаем отверткой фиксатор (контактная группа должна быть в положении, соответствующем положению I ключа в выключателе зажигания) и отсоединяем колодку.

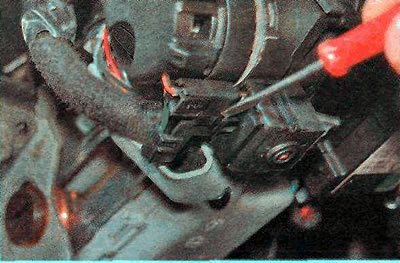

Замечание. На автомобилях с автоматической коробкой передач необходимо также отжать фиксатор колодки соленоида блокировки ключа.
Проверка
Контактную группу проверяем на замыкание контактов в положениях переключателя, соответствующих различным положениям ключа в замке зажигания (см. табл. 14.12).
Таблица 14.12
Примечание. Если ключ зажигания в положениях I, II и III, замыкаются также контакты 30 и W.
Если какие-либо контакты не замыкаются, контактная группа неисправна, ее необходимо заменить.
Замечание. Новая контактная группа поставляется без соленоида блокировки, поэтому во время замены контактной группы на автомобилях с АКП необходимо переставить соленоид со старой контактной группы на новую (см. ниже, «Соленоид блокировки ключа зажигания — проверка и замена»).
Установка
Устанавливаем детали в обратной последовательности.
