Снятие
1. Снять топливный насос высокого давления.
2. Снять клапан охладителя рециркуляции отработавших газов.

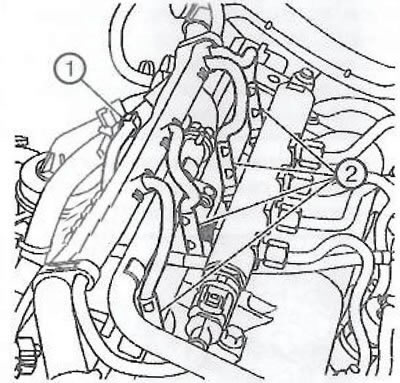

3. Отсоединить разъем (1) датчика впускаемого воздуха и разъем (2) свечей накаливания.

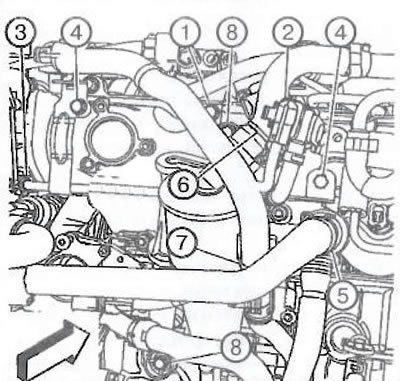

4. Отсоединить разъем системы охлаждения.
5. Отвернуть винт (1) кронштейна кабеля.
6. Отсоединить патрубок нагнетания выхлопных газов, электрический разъем (2), хомут (3); снять шланг и отвернуть два болта (4).
7. Снять быстросъемный разъем (5) системы охлаждения.
8. Снять масляный затвор с блока цилиндров, спять верхний разьсм шланга (6), снять зажим (7). Отвернуть два болта (8) и отвести масляный затвор в сторону.

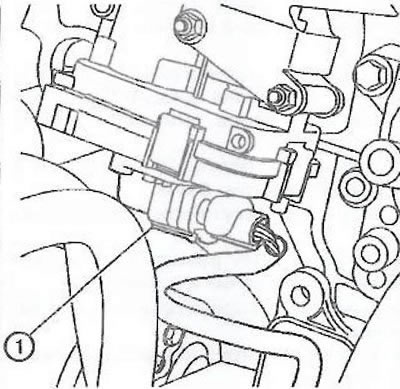

9. Отсоединить разъем (1) привода рециркуляции отработавших газов.

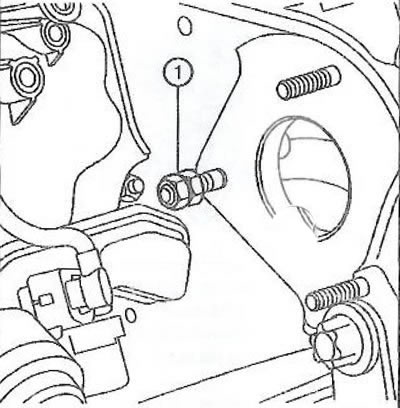

10. Извлечь шпильку (1) удержания топливного насоса высокого давления на месте. Для извлечения шпильки законтрить две гайки М8.
Посмотрите оригинал на портале: AutoInstruction.ru

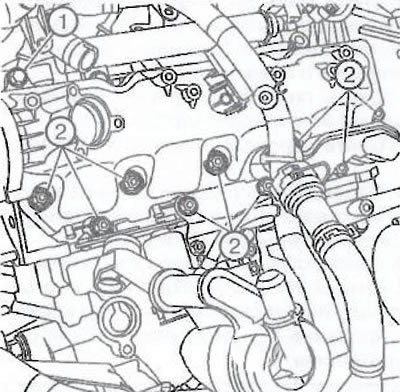

11. Отвернуть болт (1) со стороны такелажной проушины.
12. Отвернуть гайки крепления (2) и снять впускной коллектор.
Установка

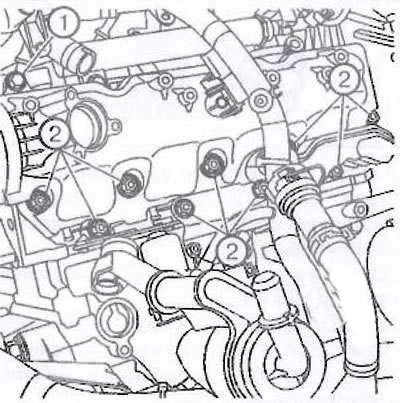

1. Установить впускной коллектор (2) с новыми уплотнениями. Затянуть гайки крепления моментом 25 Нм.
2. Установить болт (1) такелажной проушины.

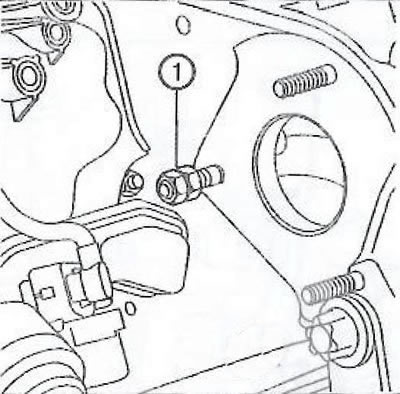

3. Вставить шпильку (1).

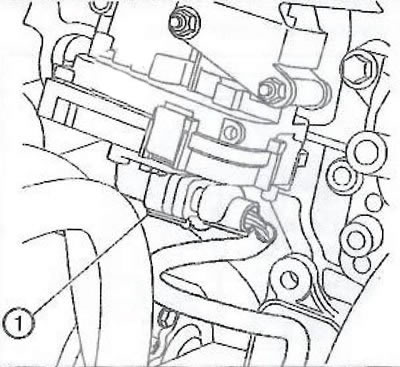

4. Вставить разъем (1) привода рециркуляции отработавших газов.

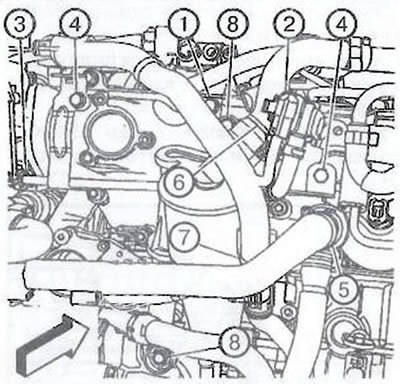

5. Установить патрубок нагнетания выхлопных газов и вкрутить два болта (4). Установить электрический разъем (2), хомут (3) и подсоединить шланг.
6. Установить масляный затвор на блок цилиндров, подсоединить разъем верхнею шланга (6), установить зажимы (7) и два болта (8).
7. Установить быстросъемный разъем (5) системы охлаждения.
8. Установить кронштейн кабеля (1).

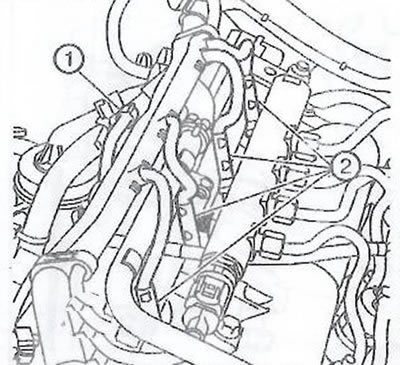

9. Подсоединить разъем (1) датчика впускаемого воздуха и разъемы (2) свечой накаливания.
10. Установить клапан охладителя рециркуляции от работавших газов.
11. Установить топливный насос высокого давления.
12. Подсоедините шланг выхлопных газов и запустить двигатель. Проверить наличие утечек. Подсоединить диагностический прибор и удалить коды неисправностей из памяти автомобиля.
