Примечание. Замена фильтрующего элемента впускного воздушного фильтра производится согласно приведенным ниже иллюстрациям.
Бензиновый двигатель 1.6 л — LLU/A16LET
1. Хомут отводного воздушного патрубка (момент затяжки: 4 Нм). 2. Винты крепления корпуса воздушного фильтра. 3. Верхняя часть корпуса воздушного фильтра. 4. Фильтрующий элемент.
Бензиновые двигатели 1.6 л и 1.8 л — LDE/A16XER, 2H0/A18XER
1. Винты крепления корпуса воздушного фильтра (момент затяжки: 3,5 Нм) 2. Разъем датчика массового расхода воздуха. 3. Крышка фильтрующего элемента. 4. Фильтрующий элемент.
Бензиновые двигатели 2.0 л

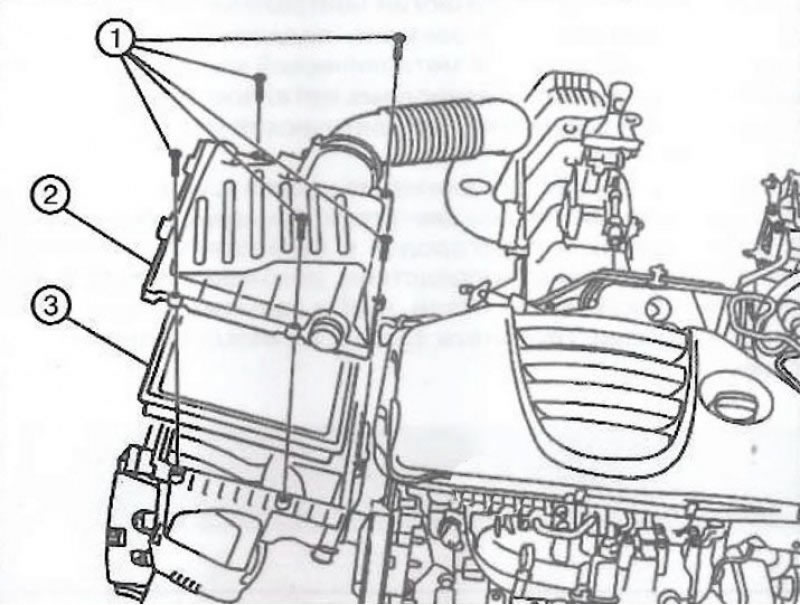

1. Винты крепления воздушного фильтра (момент затяжки: 3,5Нм). 2. Держатели кабеля (2 шт.). 3. Фильтрующий элемент.
Дизельные двигатели 2.0 л

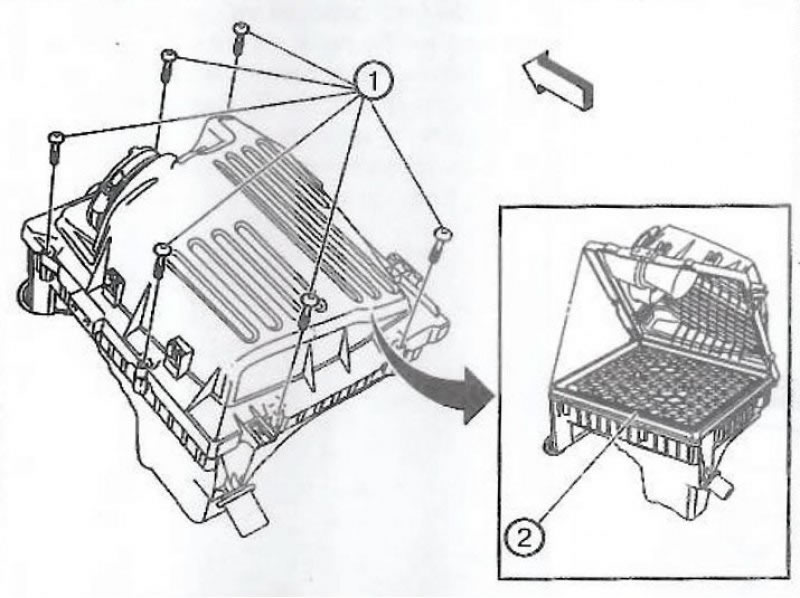

1. Винты крепления крышки воздушного фильтра. 2. Фильтрующий элемент.
Бензиновым двигатель 2.8 л

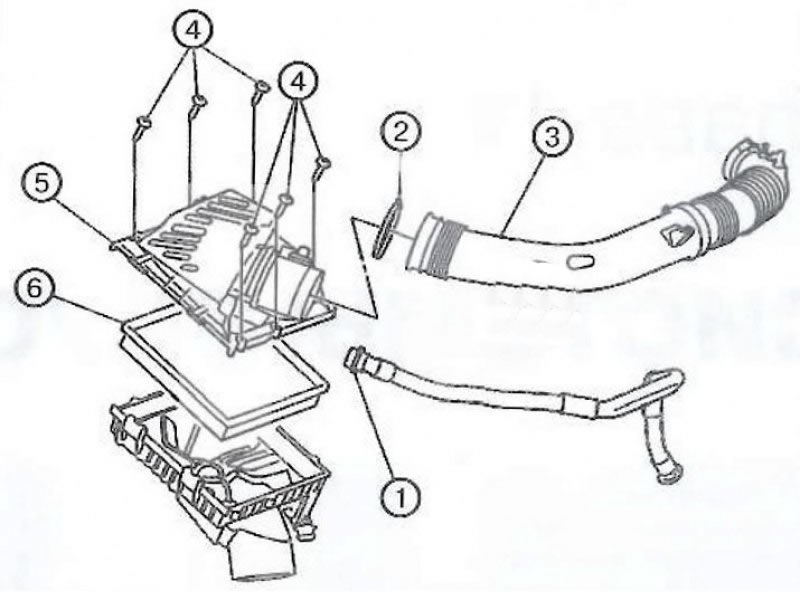

1. Быстросъемный разъем патрубка вторичной подачи воздуха. 2. Хомут отводного воздушного патрубка (момент затяжки: 3,5 Нм). 3. Отводной патрубок воздушного фильтра. 4. Винты крепления корпуса воздушного фильтра (момент затяжки: 3 Нм). 5. Верхняя часть корпуса воздушного фильтра. 6. Фильтрующий элемент.
