Снятие
1. Снять отводной патрубок воздушного фильтра.
2. Поднять и зафиксировать автомобиль.
3. Слить охлаждающую жидкость.
4. Отсоединить и снять электрический разъем (1) подогреваемого датчика кислорода №1.
5. Отвернуть два болта (3) скобы впускного коллектора.
6. Снять скобу (2) впускного коллектора.
7. Опустить автомобиль.
8. Отсоединить разъем жгута проводов.
9. Отсоединить трубопроводы от электромагнитного клапана продувки системы улавливания паров топлива (1).
10. Снять электромагнитный продувочный клапан системы улавливания паров топлива (1) с резиновой подушкой с впускного коллектора (2).
11. Снять патрубок системы принудительной вентиляции картера.
12. Снять корпус дроссельной заслонки.
13. Отсоединить разъем датчика абсолютного давления во впускном коллекторе.
14. Снять жгуты проводов двигателя.

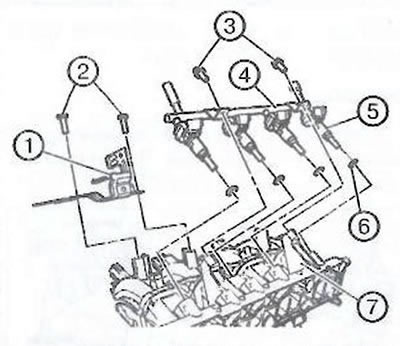

15. Отвернуть два болта (2) крепления кронштейна электромагнитного клапана продувки системы улавливания паров топлива.
16. Снять кронштейн (1) электромагнитного клапана продувки системы улавливания паров топлива с впускного коллектора (7).
17. Отвернуть два болта (3) крепления топливной рампы.
18. Снять топливную рампу (4) с форсунками (5) с впускного коллектора (7).
19.Снять четыре уплотнения топливных форсунок (6).
20. Снять датчик абсолютного давления во впускном коллекторе.
21. Отсоединить вакуумный трубопровод (1) усилителя от впускного коллектора.

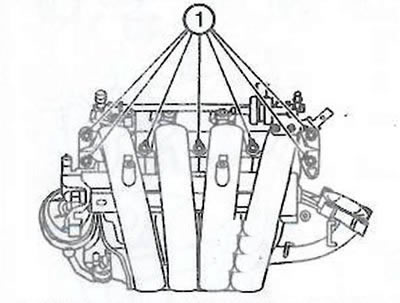

22. Отвернуть семь болтов крепления (1) впускного коллектора.
23. Снять впускной коллектор.
Установка
1. Очистить контактные поверхности.
2. Установить новую прокладку.
3. Установить впускной коллектор и затянуть семь болтов крепления моментом 20 Нм.
4. Подсоединить вакуумный трубопровод усилителя к впускному коллектору.
5. Установить датчик абсолютного давления в коллекторе.

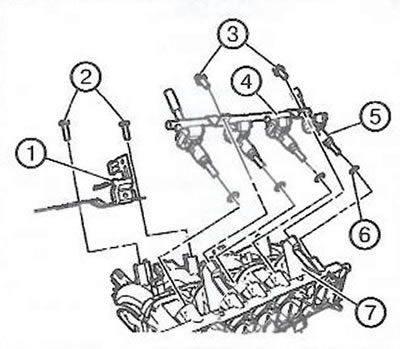

6. Установить четыре новых уплотнения (6) топливных форсунок.
7. Установить топливную рампу (4) и форсунки (5) впускного коллектора (7).
8. Установить два болта крепления топливной рампы и затянуть моментом 8 Нм.
9. Установить кронштейн (1) электромагнитного клапана продувки системы улавливания паров топлива на впускной коллектор (7).
10. Установить болты (2) крепления и затянуть моментом 8 Нм.
11. Установить жгут проводов двигателя.
12. Подсоединить разъем датчика абсолют нога давления в коллекторе.
