Снятие
1. Поднимите заднюю часть автомобиля и установите на подставки.
2. Отверните гайки и снимите колесо.
3. Снимите тормозной барабан. Это обеспечит лучший доступ к колесному цилиндру.
4. В двигательном отсеке отверните крышку бачка на главном тормозном цилиндре.
5. Положите полиэтилен на горловину и заверните крышку. Это исключит вытекание тормозной жидкости из системы.

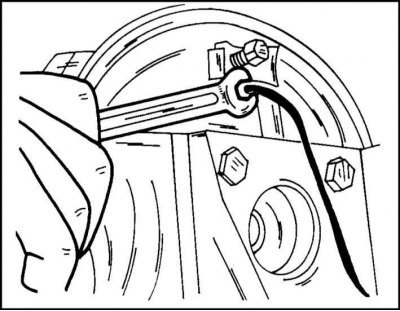

6. Отверните накидную гайку тормозного трубопровода с обратной стороны тормозного щита и отсоедините трубопровод.
7. Осторожно отведите трубопровод в сторону.
8. Конец трубы заклейте лентой для исключения попадания в систему грязи.
9. Отверните болты крепления цилиндра и выньте цилиндр с внешней стороны.
Ремонт

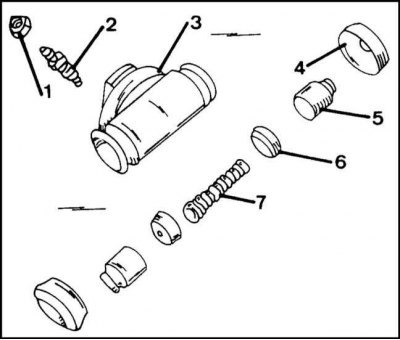

Схема сборки колесного цилиндра: 1 - пыльник; 2 - штуцер удаления воздуха; 3 - колесный цилиндр; 4 - защитный колпачок; 5 - поршень; 6 - тормозная манжета; 7 - возвратная пружина
(Информация размещена на интернет-сайте autoinstruction.ru)
1. На иллюстрации Схема сборки колесного цилиндра показана схема сборки колесного цилиндра. После снятия одного из защитных колпачков поршни выходят из цилиндра под действием пружины. Если этого не происходит, постучите цилиндром по деревянному бруску.
2. Снимите манжеты. Обратите внимание на их положение.
3. Тщательно очистите и проверьте все детали. При наличии трещин и задиров на рабочей поверхности цилиндра его необходимо заменить. При замене какой-либо детали необходимо устанавливать весь ремонтный комплект.
4. Смажьте тормозной жидкостью или смазкой манжеты и вставьте первую манжету рабочей кромкой в цилиндр.
5. Смажьте поршень и вставьте его, прижав к манжете.
6. С другой стороны вставьте возвратную пружину и введите в цилиндр вторую манжету.
7. Вставьте второй поршень, следя за тем, чтобы не выдавить первый поршень.
8. С обеих сторон установите на поршни и корпус цилиндра защитный колпачки.
9. Очистите цилиндр от тормозной жидкости или смазки.
Установка
1. Установите колесный цилиндр снаружи на тормозной щит.
2. Изнутри вверните болты крепления и затяните их моментом 10 Нм.
3. Присоедините к цилиндру трубопровод и затяните накидную гайку моментом 16 Нм. Резьба гайки имеет мелкий шаг. Поэтому осторожно наворачивайте и затягивайте ее.
4. Осторожно соедините тормозные колодки с колесным цилиндром.
5. Установите тормозной барабан, как описано выше.
6. Снимите с горловины бачка полиэтилен.
7. Удалите воздух из тормозной системы, как описано ниже.
