Схема сборки тормозных колодок стояночного тормоза при дисковых тормозах
1. Снимите суппорт (1).
2. Снимите задний тормозной диск (2).
3. Теперь хорошо виден тормоз. Очистите механизм тряпкой.

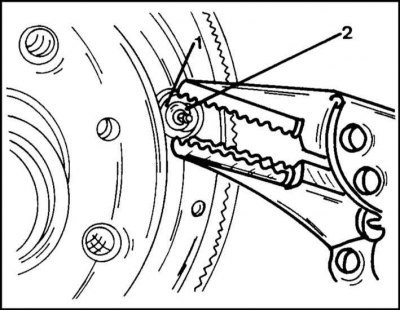

4. Нажмите пальцем руки с обратной стороны тормозного щита на анкерный штифт (3) и зажмите плоскогубцами пружинную тарелку спереди тормозной колодки, подобно тому, как показано, для барабанного тормоза.
5. Нажмите на тарелку и поверните штифт так, чтобы можно было головку провести через пружинную тарелку.
6. Снимите тарелку, пружину и штифт.
7. Работу выполните на обеих тормозных колодках.
(Смотрите источник на портале AutoInstruction)

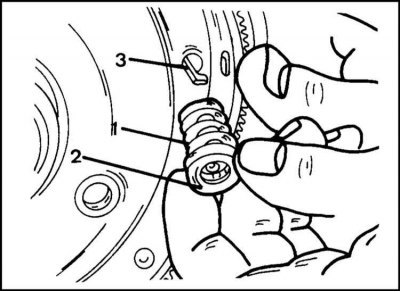

8. Снятие пружины (2) показано на иллюстрации.
9. Выньте штифт (3) с обратной стороны тормозного щита.

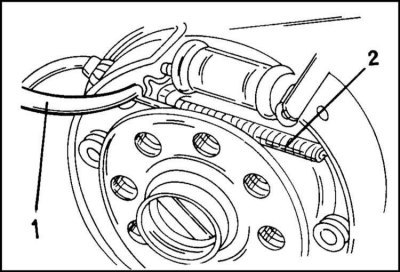

10. Щипцами снимите верхнюю пружину (4) с одной стороны, как показано.
11. Отверткой снимите нижнюю стяжную пружину (5).
12. Снимите тормозную колодку (6).

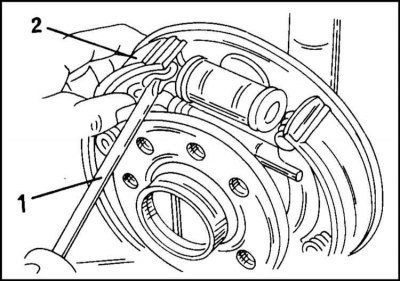

13. Отведите вниз тормозную колодку, как показано, и отсоедините трос от рычага привода стояночного тормоза. Необходимо запомнить расположение пружин и регулировочного механизма, т. к. регулировочный маховичок должен находиться на определенной стороне.
14. Измерьте внутренний диаметр тормозного диска. Если он превышает 211.4 мм, тормозной диск необходимо заменить. Номинальное значение диаметра составляет 210 мм.
15. Тщательно очистите все детали.
16. Разверните регулировочную штангу, смажьте маслом и несколько раз сверните и разверните.
17. В заключение сверните штангу на минимальную длину.
18. Слегка смажьте на тормозном щите места сопряжения с тормозными колодками.
19. Закрепите на анкерном штифте одну из тормозных колодок на тормозном щите.
20. Установите рычаг привода стояночного тормоза и установите вторую тормозную колодку аналогично первой.
21. Установите пружины и регулировочную штангу.
22. Зацепите верхнюю стяжную пружину между колодками.
23. Установите тормозной барабан/диск и отрегулируйте стояночный тормоз, как описано ниже.
24. Прочие работы проведите в последовательности, обратной снятию.
