Выводы датчика дроссельной заслонки (на механической КПП)
Выводы датчика дроссельной заслонки (на автоматической КПП)

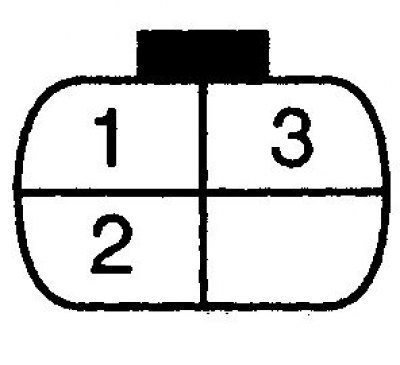

Выводы датчика детонации
[Материал скопирован с онлайн-ресурса: autoinstruction]
| Тип | Система электронного впрыска топлива с управлением от бортовой компьютерной системы "Nissan" (ЕCCS) |
| Коды двигателей с впрыском топлива | GA14DE (1,4 л) и GA16DE (1,6 л) |
| Обороты холостого хода | см. подраздел 2.1 |
| Топливный насос | электрический, расположен внутри бензобака |
| Давление топлива на выходе регулятора | около 3,0 бар |
Данные для проверок
| Сопротивление обмотки топливного насоса, | 0,7 Ом |
| Сопротивление датчика положения дроссельной заслонки | См. рис. Выводы датчика дроссельной заслонки (на механической КПП), Выводы датчика дроссельной заслонки (на автоматической КПП), Выводы датчика детонации |
| Между выводами А и В или 1 и 2: | |
| – при полном закрытии заслонки | 0,5 кОм |
| – при частичном открытии заслонки | 0,5 – 4 кОм |
| – при полном открытии заслонки | около 4 кОм |
| Сопротивление форсунки | 10 Ом |
| Сопротивление перепускного воздушного клапана стабилизации холостого хода | 10 Ом |
| Проверка обмотки клапана корректора холостого хода | При подаче питания 12 В на выводы обмотки прослушивается щелчок |
| Датчик давления гидроусилителя: | |
| – при повороте руля | контакты датчика разомкнуты |
| – руль не поворачивается | контакты замкнуты |
| Сопротивление датчика охлаждающей жидкости: | |
| – при 20°С | 2,2 – 2,9 Ком |
| – при 90°С | 0,24 – 0,26 Ком |
| – при 110°С | 0,14 – 0,15 Ком |
Приведены лишь примерные значения сопротивлений, перед тем как признать датчик неисправным проконсультируйтесь в службе автосервиса.
Рекомендуемый бензин
| Автомобили с каталитическим нейтрализатором | Неэтилированный бензин с октановым числом 95, заправка этилированным бензином запрещается |
Моменты затяжки (Н·м)
| Болты корпуса дроссельной заслонки: | |
| – 1-й этап | 10 |
| – 2-й этап | 20 |
| Болты распределителя топлива: | |
| – 1-й этап | 10 |
| – 2-й этап | 24 |
| Болты и гайки всасывающего коллектора | 20 |
| Болты и гайки выпускного коллектора | 21 |
| Крепление выхлопной системы | |
| Гайки крепления приемной трубы к коллектору | 32 |
| Болт крепления приемной трубы к кронштейну | 23 |
| Гайки крепления приемной трубы к промежуточной секции (нейтрализатору) | 49 |
| Болты крепления нейтрализатора к оконечной секции | 49 |
| Болты крепления промежуточной секции к оконечной | 49 |
