Предохранители
Предохранители разрывают цепь при случайных коротких замыканиях.
Главные предохранители расположены в колодке со стороны водителя. Для доступа к предохранителю откройте крышку колодки.

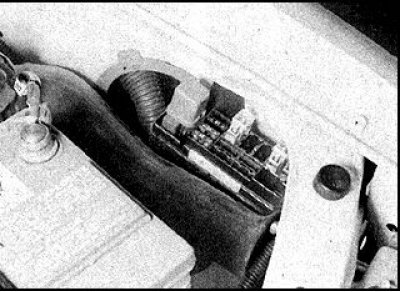

Дополнительные плавкие предохранители и прерыватели смонтированы в монтажном блоке, который расположен внутри моторного отсека.

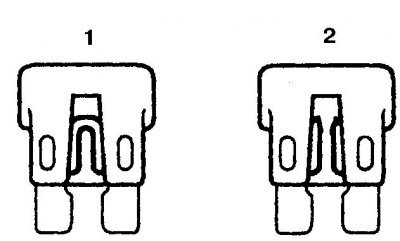

Перегоревший предохранитель (2) можно опознать по расплавленной токовой нити (1 – исправный предохранитель).
Замена
1. Перед заменой предохранителя убедитесь, что данная цепь отключена.
2. Достаньте предохранитель пинцетом.
3. В блоке имеется запасной предохранитель.
4. Перед заменой установите причину перегорания и устраните. Новый предохранитель должен полностью соответствовать заменяемому.
5. Номинальный ток предохранителя обозначается цветовой маркировкой (см. табл. Цветовая маркировка).
6. Предохранитель магнитолы находится за магнитолой и заменяется после ее снятия.
Цветовая маркировка
| Оранжевый | 5А |
| Красный | 10А |
| Синий | 15А |
| Желтый | 20А |
| Прозрачный или белый | 25А |
| Зеленый | 30А |
Реле
В системе электрооборудования автомобилей применяются реле, которые используются как для замыкания и размыкания цепей с большим током, так и для работы в режиме таймера.
Реле смонтированы рядом с колодкой предохранителей в салоне и в отдельном блоке, расположенном в моторном отсеке. Расположение остальных реле зависит от модели автомобиля.
Реле указателей поворота и аварийной сигнализации на большинстве автомобилей смонтировано на кронштейне под нижней панелью со стороны водителя.
Над блоком указателей поворота смонтировано реле звуковой сигнализации, напоминающий о включенных фарах.
Реле ABS-системы находится на релейной стойке в моторном отсеке.
(Оригинал опубликован на веб-сайте: «AutoInstruction.ru»)
Если при отказе цепи, которой управляет реле, не прослушиваются характерные щелчки, то неисправно само реле. В противном случае следует искать неисправность в самой цепи, или цепи управления реле. В этом случае рекомендуется заменить реле на заведомо исправное, в точности соответствующее заменяемому.
Реле достается из разъема, предварительно отключите соответствующую цепь.
