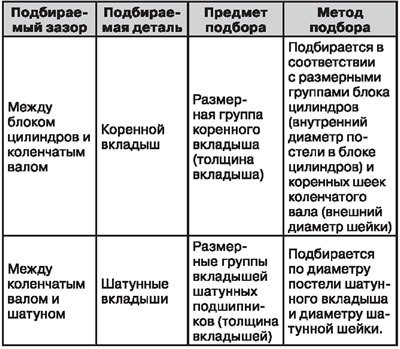

Номер размерной группы штампуется на каждой детали и соответствует определенному диапазону размера новой детали. Для бывших в эксплуатации деталей данное обозначение размерной группы не является действительным.
Отремонтированные или бывшие в эксплуатации детали необходимо измерить микрометром. Сравнивая табличные данные с результатами измерения, определить размерную группу детали.
Информация о стандартах, методах измерения и подбора деталей приведена в тексте данной инструкции.

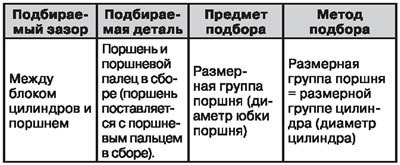

Поршень
При использовании нового блока цилиндров
Определить размерную группу цилиндра по метке, расположенной на задней левой части блока (L) и подобрать поршень такой же размерной группы.

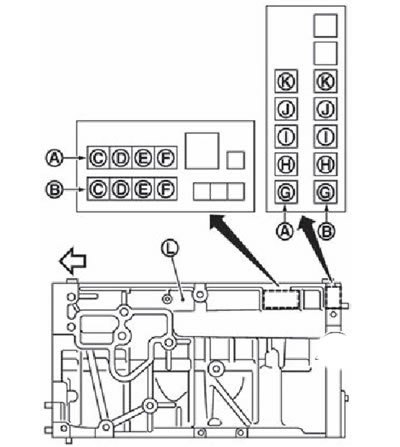

А. Коррекционный штамп. В. Стандартный штамп. С. Размерная группа отверстия первого цилиндра. D. Размерная группа отверстия второго цилиндра. Е. Размерная группа отверстия третьего цилиндра. F. Размерная группа отверстия четвертого цилиндра. G. Размерная группа постели коренного подшипника споры №1. Н. Размерная группа постели коренного подшипника споры №2. I Размерная группа постели коренного подшипника споры №3. J. Размерная группа постели коренного подшипника споры №4. К. Размерная группа постели коренного подшипника споры №5. L. Расположение размерных групп. Стрелка указываете сторону передней части двигателя.
Примечание. Если на блоке цилиндров имеется коррекционный штамп, необходимо использовать эти значения как более соответствующие действительности.
При использовании бывшего в эксплуатации блока цилиндров
1. Измерить внутренний диаметр отверстия цилиндра (см. предыдущий раздел главы).
2. Определить размерную группу отверстия цилиндра, сравнив полученные результаты со значениями в «Таблице подбора поршня».
3. Подобрать поршень той же размерной группы.
А. Идентификационный код. B. Передняя метка. C. Номер подгруппы. D. Номер размерной группы поршня.

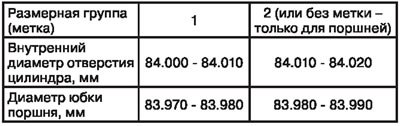

Таблица подбора поршней
Примечание. Поршни поставляются в комплекте с поршневыми пальцами.
