Примечание. Для выполнения описываемых ниже процедур потребуются циферблатный измеритель плунжерного типа и источник тепла (например паяльная лампа).
Примечание. Для обеспечения доступа к маховику необходимо снять с автомобиля двигатель, либо трансмиссию. Выбор зависит от наличия подъемного оборудования.
Снятие
1. Снимите двигатель или трансмиссию.
2. Пометьте положение на маховике корзины сцепления. Постепенно ослабьте и выверните крепежные болты, снимите корзину с направляющих штифтов маховика и извлеките сцепление из автомобиля (компоненты сцепления показаны на сопроводительной иллюстрации).

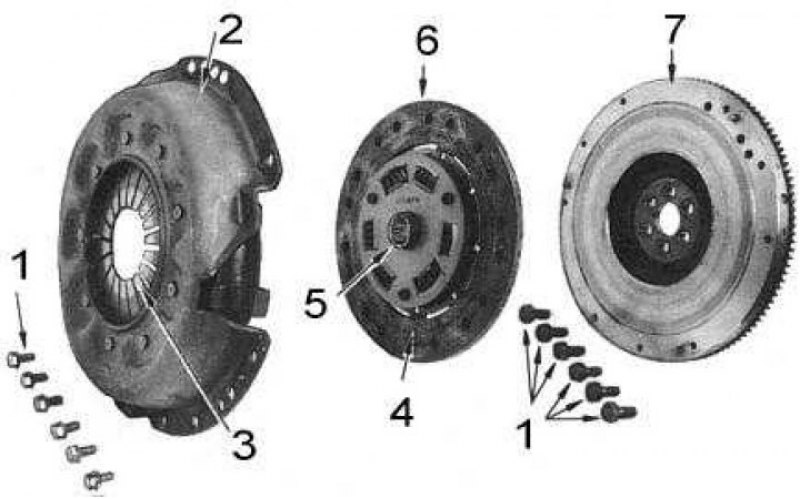

1 - болты; 2 - сборка корзины с нажимным диском; 3 - диафрагменная пружина; 4 - фрикционная накладка; 5 - ступица; 6 - ведомый диск; 7 - маховик
3. Заблокируйте маховик от проворачивания и выверните болты его крепления.
4. Пометив положение маховика на коленчатом вале, осторожно снимите его.
Установка
Установка производится в обратном порядке.
1. Аккуратно добивайтесь совмещения всех нанесенных в процессе демонтажа посадочных меток и затягивайте весь крепеж с требуемым усилием (см. таблицы размеров и регулировок в конце Руководства).
2. Отцентрируйте ведомый диск сцепления на направляющей втулке коленчатого вала при помощи запасного первичного вала трансмиссии либо специального инструмента. Постепенно в диагональном порядке затяните болты крепления корзины.
Проверка состояния
1. Измерьте величину биения рабочей (контактирующей с диском сцепления) поверхности маховика. Если результат измерения превышает 0.1 мм как на надетом на коленчатый вал, так и на снятом с него маховике, последний следует заменить.
2. Проверьте рабочую поверхность маховика на наличие трещин, задиров и глубоких царапин.
3. Осмотрите зубцы венца на наличие сколов, трещин и прочих повреждений. Зубчатый венец подлежит замене отдельно от маховика.
Замена зубчатого венца
1. Снимите маховик с автомобиля и просверлите отверстие ø 3 мм между двумя зубцами венца.
Примечание. Отверстие не должно быть сквозным во избежание повреждения фланца маховика.
2. Разместите зубило над просверленным отверстием и резкими ударами молотка расщепите венец.
3. Снимите венец с маховика, затем удалите с посадочной поверхности оставленные при снятии заусеницы и задиры.
4. Заполируйте наждачной бумагой несколько участков на повит нового зубчатого венца и начинайте нагревать последний до тех пор, пока отполированные участки не приобретут темно-синий оттенок.
5. Быстро наденьте венец на маховик фасками зубцов вверх и от фланца маховика. Удостоверьтесь в надежности посадки венца и плотности прижимания его к фланцу.
Внимание! Дайте венцу остыть естественным путем, ни в коем случае не обливайте его водой!
