2. Зажмите полуось в тиски через мягкую прокладку.
3. Осторожно сбейте фланец полуоси со стороны дифференциала и освободите заглушку корпуса шарнира (фото).
4.3 Разборка внутреннего шарнира
4. Снимите хомуты чехлов (фото).

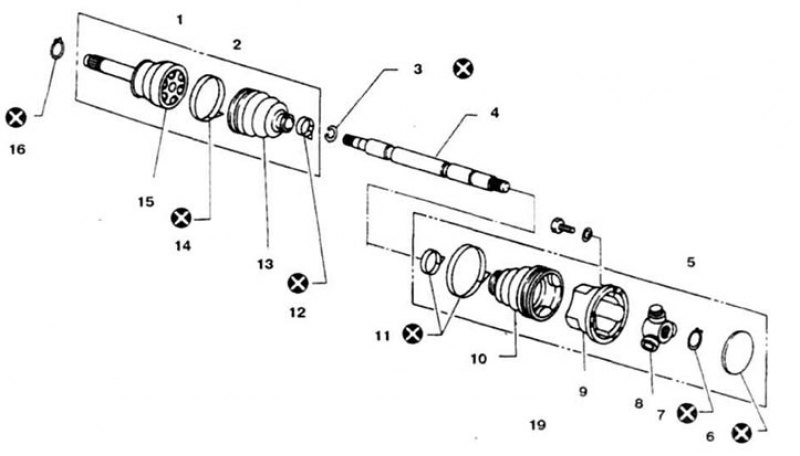

4.4 Детали полуоси: 1. Со стороны колеса; 2. Детали ШРУСа типа Rzeppa; 3, 7, 16. Стопорное кольцо; 4. Вал; 5. Шарнир типа Tripod ("скользящий" шарнир); 6. Заглушка; 8. Крестовина; 9. Корпус; 10, 13. Чехол; 11, 12, 14. Хомут; 15. Шарнир; 17. Кольцо подбирается по толщине
5. Сместите чехлы и корпус скользящего шарнира в сторону цапфы колеса.
6. Обозначьте положение крестовины на валу полуоси.
7. Выпрессуйте полуось из крестовины (выполняется на прессе).
8. Снимите чехол и корпус.
9. Обозначьте положение на полуоси и осторожно выбейте наружный ШРУС (фото), снимите стопорное кольцо.

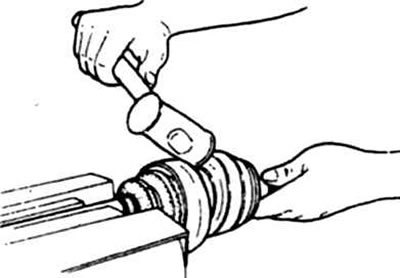

4.9 Удаление наружного ШРУСа с полуоси
10. Промойте и осмотрите все детали.
11. Перед сборкой заложите смазку в наружный ШРУС.
12. Оденьте чехол на полуось и установите новое стопорное кольцо. Заложите смазку в наружный ШРУС и закрепите чехол хомутами.

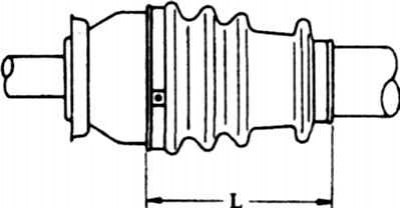

4.12 При установке чехла выдержите размер L
13. Оденьте чехол на полуось со стороны дифференциала, хомуты и установите корпус внутреннего ШРУСа.
14. Зажмите полуось в тиски и установите крестовину так, чтобы зубчатый воротничок крестовины был обращен в сторону полуоси.
Внимание! Если устанавливается снятая крестовина, то совместите метки, нанесенные при разборке. Если устанавливается новая крестовина, то сместите крестовину в сторону цапфы до предела.
15. Зафиксируйте крестовину на валу, расклепав зубчатый воротничок в двух местах (фото). Глубина расклепки не менее 1 мм.

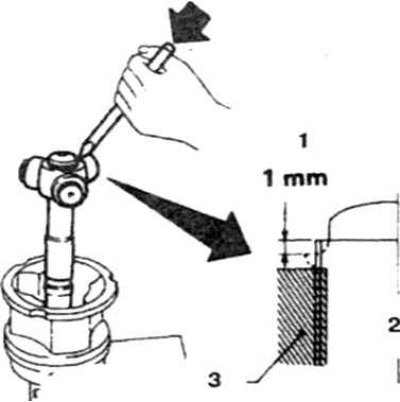

4.15 Фиксация крестовины скользящего ШРУСа на валу полуоси: 1. Не менее 1 мм
16. Оденьте корпус и заложите смазку во внутренний ШРУС
17. Закрепите чехол новым хомутом.
18. Нанесите смазку на сальник заглушки и установите заглушку, наверните три болта и гайку. Впрессуйте заглушку, ударю в трех местах.
19. Установите размер L чехла (фото) и разровняйте чехол, удалив остаточное давление. Закрепите малым хомутом.
